Køb tilpasset 0,72-40,5 kV indendørs strømtransformer fra Kina

Kom vil, en betroet producent og leverandør af elektriske måle- og beskyttelsesudstyr i Kina, leverer0,72-40,5 kV indendørs strømtransformer (CT'er)til industrielle, kommercielle og forsyningsmæssige applikationer.

Arbejdsprincip

0,72-40,5kV indendørs strømtransformerfungerer baseret på elektromagnetisk induktion, og konverterer høje primærstrømme til lavere, målbare sekundære strømme for at muliggøre nøjagtig måling og beskyttelse.

Vigtige funktionelle trin:

1. Elektromagnetisk induktion: Vekselstrøm gennem den primære leder genererer et magnetfelt i jernkernen, hvilket inducerer en proportional strøm i sekundærviklingen (f.eks. 1000:1 forhold).

2. Signalisolering: Sekundær strøm (typisk 5A eller 1A) er isoleret fra højspændings primærkredsløbet, hvilket sikrer sikkerhed for personale og udstyr.

3. Nøjagtighedskontrol: Materialer med høj magnetisk ledningsevne, såsom siliciumstålplader eller nanokrystallinske legeringer, minimerer hysteresetab og opnår præcision på op til 0,2 niveau (fejl ±0,2%) i overensstemmelse med IEC 60044-1 standarder.

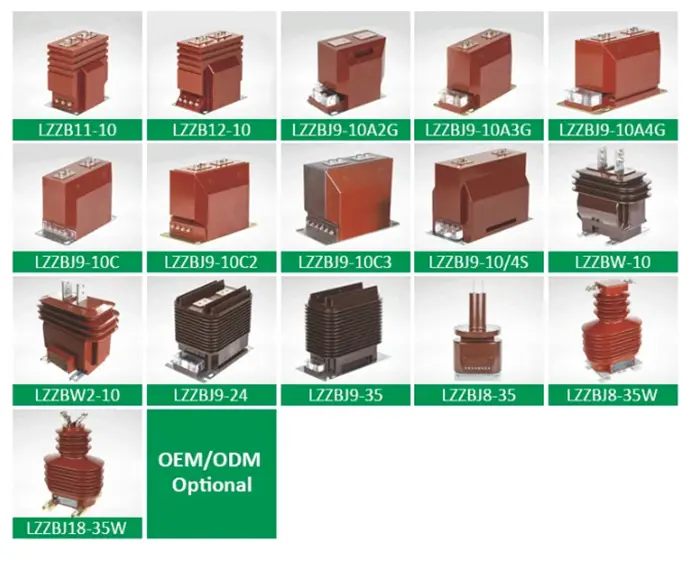

0.72-40.5kV Indoor Current Transformer Types

Hovedtyper

1. Elektromagnetisk CT

Egenskaber: Jernkerne med vikling, omkostningseffektiv, meget stabil.

Anvendelser: Distributionssystemer under 10kV, f.eks. industriel eller kommerciel elmåling.

Parametre Eksempel: Nominel strømforhold 200/5A, belastningsimpedans 2,5 Ω (GB/T 20840.2-2014).

2. Elektronisk CT

Funktioner: Bruger Hall-elementer eller fiberoptiske sensorer, bredt frekvensbånd (0,1Hz–1MHz), stærk EMI-modstand.

Anvendelser: Ny energiproduktion, højhastigheds trækkraftsystemer.

3. Rogowski-spole

Funktioner: Kerneløst design, høj linearitet, velegnet til transient strømmåling.

Parametre Eksempel: Udgangssignal 0,333V/kA, lineær fejl <±0,1% (IEEE C57.13-2016).

Applikationsscenarier

Elmåling

Industrielle eller kommercielle højpræcisionsmålere, der typisk kræver 0,5S nøjagtighed (±0,5%), efter DL/T 725-2013.

Relæ beskyttelse

Overstrøms- eller differentialbeskyttelse; CT'er skal overholde specifikke fejlgrænser (f.eks. 5P20, fejl ≤5 % ved 20× mærkestrøm).

Industriel overvågning

Højfrekvente eller højhastighedsapplikationer (f.eks. stålværker, induktionsovne) kræver elektroniske CT'er med frekvensrespons >10kHz.

Retningslinjer for valg og vedligeholdelse

Valg parametre

Nominel strøm: Vælg 1,2–1,5× belastningsstrømmen for optimal beskyttelse.

Nøjagtighedsniveau: Brug 0,2 til måle-CT'er; 5P/10P til beskyttelses-CT'er.

Installation og vedligeholdelse

Undgå åbent kredsløb på sekundær: Kan generere farlig kV-spænding.

Isolationskontrol: Kontroller regelmæssigt, om isolationsmodstanden af0,72-40,5kV indendørs strømtransformerer ≥1MΩ.

Scenariematchning: Vælg CT-type (elektromagnetisk, elektronisk, Rogowski) baseret på applikationsbehov, nøjagtighed, omkostninger og pålidelighed.

View as

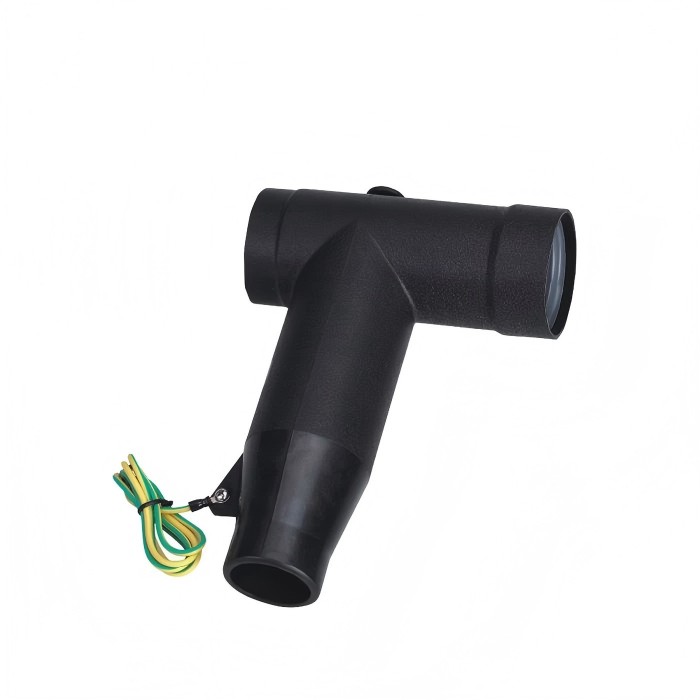

12/24KV 630A adskilleligt T-stik

Den 12/24KV 630A separerbare T-konnektor fra Comewill, en betroet producent, leverandør og fabrik i Kina, er konstrueret til højspændingskabeldistributionssystemer, der kræver fleksibilitet, sikkerhed og langsigtet stabilitet. Den er designet til moderne netudvidelse og muliggør sikker forgrening af hovedstrømledninger i flere retninger uden at gå på kompromis med isoleringsintegriteten eller driftssikkerheden.

Se mere >> Send forespørgsel >>

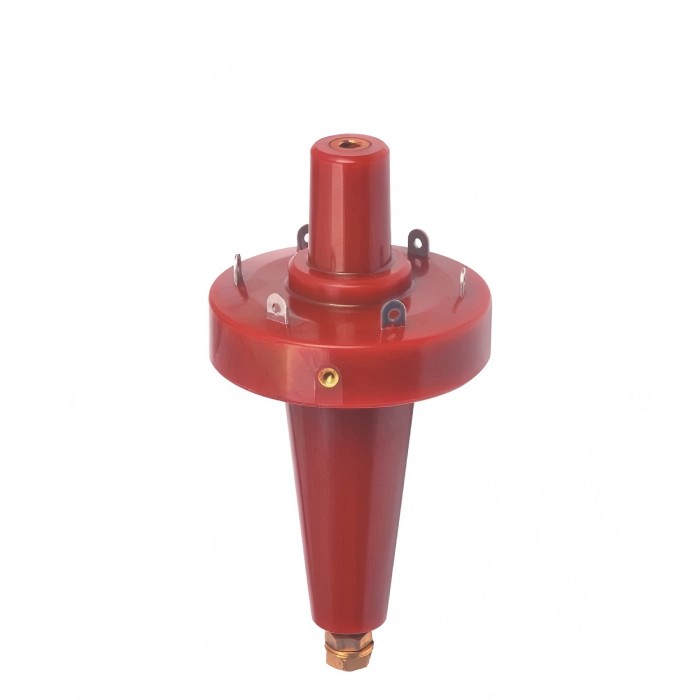

24KV 400A apparat bøsning

24kV 400A Apparatus Bushing fra Comewill, en professionel producent og leverandør i Kina, er konstrueret som en højtydende grænsefladekomponent til mellemspændings elektriske systemer. Det giver et sikkert og stabilt tilslutningspunkt for 200A kabelstik, der bruges i koblingsudstyr, transformere, kondensatorer og andre olieisolerede eller solidisolerede apparater.

Se mere >> Send forespørgsel >>

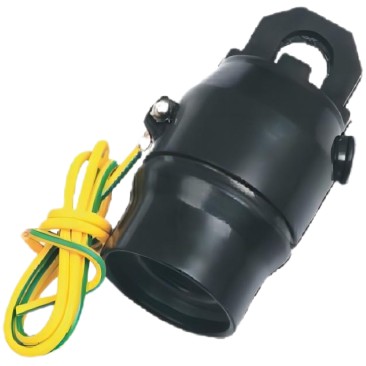

24KV 250A isoleret beskyttelseshætte

Køb kvalitets 24KV 250A isoleret beskyttelseshætte fra den førende kinesiske producent Comewill. Den er designet specielt til at isolere og tætne belastningsbrudbøsningers grænseflader. Bare parr den med et belastningsbrudsprodukt, tilslut afløbsledningen til jorden, og den danner et fuldt afskærmet, nedsænkbart isolerende dæksel til strømførende bøsninger. Selv i fugtige, barske miljøer forbliver dit udstyr sikkert.

Se mere >> Send forespørgsel >>

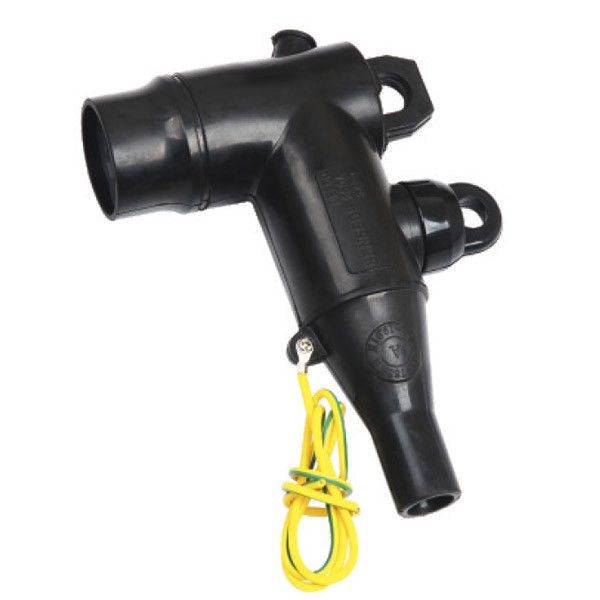

24KV 250A Loadbreak Albuestik

24kV 250A Loadbreak Elbow Connector fra Comewill, en professionel producent i Kina, er designet til sikker og effektiv mellemspændingskabelomskiftning og tilslutning i moderne strømdistributionssystemer. Det giver en fuldt afskærmet, nedsænkelig adskillelig grænseflade til transformere, koblingsudstyr og andet elektrisk udstyr, hvilket sikrer stabil drift selv under barske miljøforhold.

Se mere >> Send forespørgsel >>

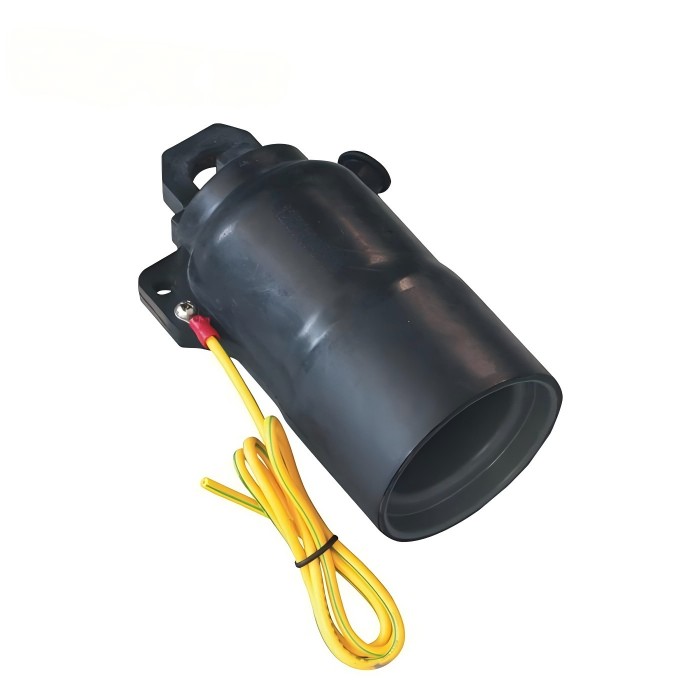

15/24KV 600A isoleret beskyttelseshætte

Produceret af Comewill, en førende producent og leverandør i Kina, er denne 15/24KV 600A isolerede beskyttelseshætte konstrueret til at sikre sikker, stabil og fuldt isoleret drift til spændingsløse 600A dødbrudsgrænseflader. Det er meget udbredt til transformerbøsninger, koblingsskabe og kabelbeskyttelse af transformerstationer, og leverer pålidelig ydeevne i både midlertidige og langsigtede elektriske installationer.

Se mere >> Send forespørgsel >>

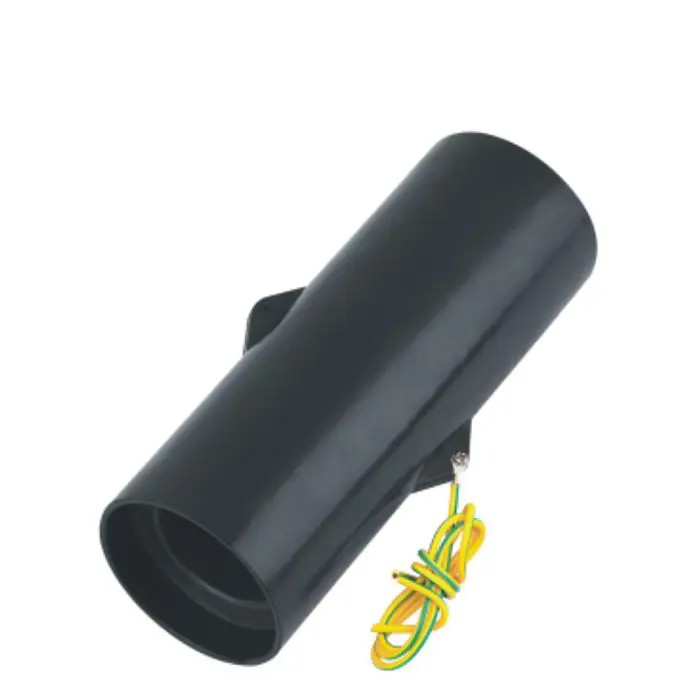

15/24KV 600A forlænget bøsningsrør
