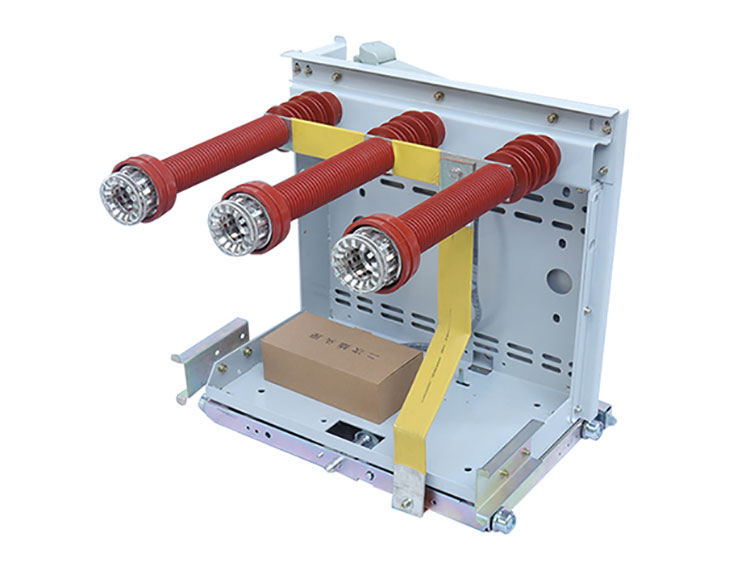

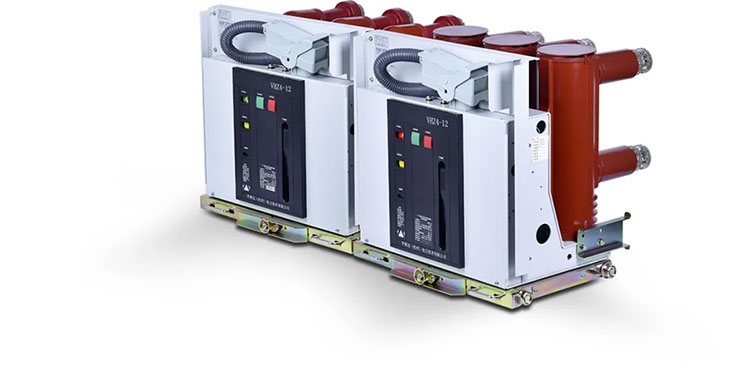

Kom vil, en producent og leverandør i Kina, leverer kvalitetUdendørs vakuumafbryder, som afbryder fejlstrømme ved hjælp af et vakuumbue-slukningskammer og en fjeder eller elektromagnetisk betjeningsmekanisme. Med kompakt struktur, hurtig lysbueafbrydelse og stærk miljøtilpasningsevne er disse afbrydere i vid udstrækning installeret i udendørs elektriske netværk med nominelle spændinger, der typisk spænder fra 5kV til 40,5kV.
En udendørs vakuumafbryder er designet til installation i udendørs strømfordelingsmiljøer. Den bruger en vakuumafbryder som lysbueslukkende medium og fungerer gennem en fjeder eller elektromagnetisk mekanisme til at åbne og lukke det elektriske kredsløb.
Når der opstår en fejl, adskilles kontakterne inde i vakuumkammeret, og der dannes en elektrisk lysbue. Fordi miljøet er under højvakuum, slukkes lysbuen hurtigt, og strømmen afbrydes sikkert. Disse afbrydere bruges almindeligvis i udendørs transformerstationer, stangmonterede distributionssystemer og netinfrastruktur.
Driften af enUdendørs vakuumafbryderomfatter hovedsageligt to dele: vakuumafbryderen og betjeningsmekanismen.
Vakuumbueafbrydelse
Når afbryderen åbner, dannes der en bue mellem de adskillende kontakter. I vakuumkammeret forsvinder lysbuen hurtigt, fordi der næsten ingen gaspartikler er til at opretholde den.
Energilagringsmekanisme
Fjedermekanismen lagrer mekanisk energi og frigiver den under drift, hvilket driver kontakterne til at bevæge sig hurtigt og afbryde strømmen.
Hurtig driftstid
Typisk åbningstid er ≤45 ms, hvilket gør det muligt for afbryderen at isolere fejl, før skade på udstyr spredes gennem systemet.
En professionel Kina-fabrik, der producerer udendørs vakuumafbryderudstyr, følger normalt standard tekniske indikatorer, der bruges i distributionsnetværk.
Nominel spænding
Fælles niveauer inkluderer 12kV, 24kV og 40,5kV.
Nominel strøm
Typisk mærkestrøm varierer fra 630A til 1600A, afhængigt af systemkapaciteten.
Kortslutningsbrudstrøm
De fleste afbrydere understøtter 20kA til 31,5kA afbrydelseskapacitet.
Miljøforhold
Udendørs udstyr fungerer generelt inden for -40°C til +40°C og er designet med forureningsbestandighed til forurenede miljøer.
Mekanisk liv
Den mekaniske levetid for mange afbrydere når op på 10.000 operationer eller mere.
Korrekt installation hjælper med at sikre stabil drift af en udendørs vakuumafbryder i marken.
Monteringsstruktur
Afbryderen er fastgjort på en dedikeret stålramme eller stangkonstruktion, normalt installeret i en højde på 4 meter eller højere.
Komponentsamling
Komponenter installeres sekventielt: konstruktionsramme → stolpeisolator → vakuumafbryder → samleskinneforbindelser.
Elektrisk tilslutning
Udgangslinjeafstand og polafstand skal følge designstandarder, og terminalforbindelser skal beskyttes med anti-korrosionsfedt.
1. Hurtig lysbueslukning
Vakuumafbrydelsesteknologi tillader hurtig bueundertrykkelse og reducerer risikoen for beskadigelse af udstyret.
2. Miljøvenligt design
Ingen isolerende olie eller SF6-gas er påkrævet, hvilket hjælper med at undgå lækage eller emissioner.
3. Lave vedligeholdelseskrav
Det forseglede vakuumkammer reducerer slid på interne kontakter og minimerer rutinemæssig service.
4. Kompakt og let struktur
Sammenlignet med traditionelle olieafbrydere er strukturen mindre og lettere at transportere og installere.
5. Tilpasning til udendørsforhold
Sammensatte isoleringsmaterialer såsom silikonegummi eller epoxyharpiks hjælper med at modstå forureningsoverslag, ultraviolet stråling og temperaturændringer.
