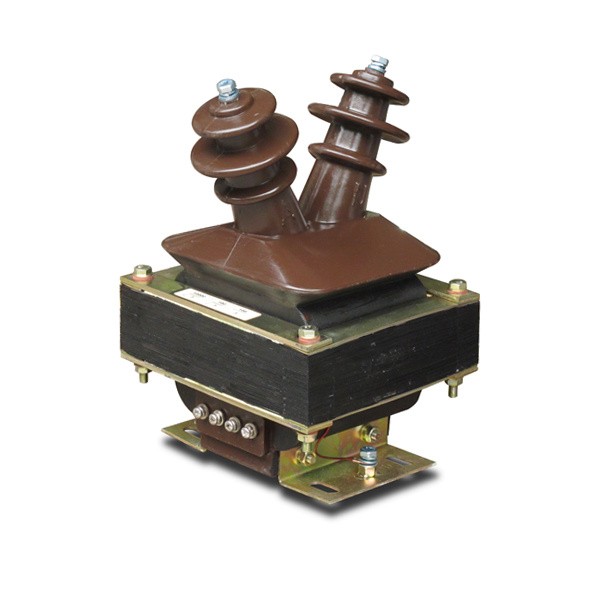

A Spændings transformerer en vigtig instrument-transformatorteknologi, der bruges til at reducere høj primær spænding til en proportional sekundær spænding, der er egnet til måling, måling, beskyttelse og kontrol. I modsætning til en krafttransformator, som er beregnet til energioverførsel mellem elektriske netværk, er en instrumenttransformator designet til at give et nøjagtigt signal til målere, relæer, overvågningsudstyr og styresystemer. Det korrekte valg afhænger af primærsystemets spænding, sekundære spænding, frekvens, nøjagtighedskrav, belastning, isolering, fasearrangement, viklingskonfiguration, installationsplacering, miljøeksponering og den påtænkte beskyttelses- eller målefunktion. Elektromagnetiske, kapacitive og elektroniske teknologier giver forskellige tilgange til at opnå proportionale spændingssignaler. Indendørs og udendørs designs adresserer også forskellige miljøforhold. En komplet teknisk evaluering skal derfor overveje elektrisk ydeevne, isolering, konstruktion, tilbehør, beskyttelse, installation og vedligeholdelse som ét koordineret system.
Indholdsfortegnelse
Klik på et emne for at springe direkte til afsnittet.
- 1. Hvorfor er spændingsmåling vigtig i strømsystemer?
- 2. Hvordan virker en instrumentspændingstransformator?
- 3. Hvad er hovedtyperne og konfigurationerne?
- 4. Hvordan påvirker nøjagtighed og byrde udvælgelse?
- 5. Hvorfor er isolering og elektrisk isolering afgørende?
- 6. Hvordan adskiller beskyttelses- og måleapplikationer sig?
- 7. Hvad er forskellen mellem elektromagnetiske og kapacitive designs?
- 8. Hvordan håndterer indendørs og udendørs designs forskellige forhold?
- 9. Hvordan adskiller enkeltfasede og trefasede applikationer sig?
- 10. Hvordan skal sikringer, sekundær jording og sikkerhed overvejes?
- 11. Hvilke applikationer bruger instrumentspændingsmåling?
- 12. Hvilke almindelige udvælgelsesfejl bør undgås?
- 13. Hvad skal en professionel teknisk specifikation indeholde?
- 14. Ofte stillede spørgsmål
Hvorfor er spændingsmåling vigtig i strømsystemer?
Elektriske netværk kan ikke kontrolleres sikkert og præcist uden pålidelig information om spænding. Operatører, beskyttelsesrelæer, målere, automatiseringssystemer og overvågningsudstyr afhænger alle af målesignaler, der repræsenterer tilstanden af det primære elektriske kredsløb.
Direkte tilslutning af konventionelle målere eller lavspændingskontroludstyr til et mellem- eller højspændingskredsløb ville være upraktisk og potentielt farligt. Instrumenttransformatorer løser dette problem ved at skabe et proportionalt sekundært signal, der repræsenterer den primære spænding og samtidig sørger for elektrisk adskillelse mellem højspændingskredsløbet og det sekundære målekredsløb.
Denne adskillelse har flere praktiske fordele. Måleudstyret kan designes omkring en standardiseret sekundær spænding i stedet for at blive udsat direkte for det primære system. Beskyttelsesrelæer kan behandle et håndterbart signal. Energimålere kan udføre deres målefunktioner. Operatører kan få information om det elektriske netværk uden at bringe den primære spænding direkte ind i kontrolpanelet.
Giver et proportionalt spændingssignal til målere og overvågningsenheder.
Leverer spændingsinformation til beskyttelsesrelæer, der evaluerer unormale systemforhold.
Adskiller det sekundære målekredsløb fra det primære højspændingsnetværk.
Giver et elektrisk signal, der kan understøtte automatisering, koblingslogik, synkronisering og andre kontrolfunktioner.
Spændingsinformation er særlig vigtig i systemer, hvor den elektriske tilstand ændres kontinuerligt. Understationer, industrielle distributionssystemer, transformatorfødere, vedvarende energinetværk og komplekse forsyningssystemer kræver alle pålidelige oplysninger om systemspænding.
Måling understøtter også fejlfinding. Hvis det observerede sekundære signal ændrer sig uventet, kan ingeniører undersøge, om årsagen er relateret til det primære system, instrumentets transformer, ledninger, beskyttelseskredsløb eller en anden del af målekæden.
En pålidelig målekæde begynder derfor med en korrekt valgt instrumenttransformator. Nøjagtighed, isolering, forbindelseskonfiguration, sekundær belastning, miljøforhold og beskyttelseskrav skal alle overvejes under ét.
Hvordan virker en instrumentspændingstransformator?
En elektromagnetisk instrumentspændingstransformator virker gennem elektromagnetisk induktion. Primærviklingen er forbundet til højspændingskredsløbet, mens sekundærviklingen giver en proportional lavere spænding til tilsluttet måle- eller beskyttelsesudstyr.
Det grundlæggende forhold bestemmes af forholdet mellem primære vindinger og sekundære vindinger. Når primærviklingen aktiveres, etableres magnetisk flux i kernen. Denne flux inducerer en spænding i sekundærviklingen, der svarer proportionalt til den primære spænding inden for transformatorens konstruerede driftsområde.
Primær vikling
Den primære vikling forbinder til højspændingskredsløbet. Dets isoleringssystem er derfor designet til at modstå de elektriske belastninger forbundet med det primære netværk.
Afhængig af produktarkitekturen kan den primære vikling have forskellige fysiske konstruktioner. Nogle designs bruger et konventionelt viklingsarrangement, mens andre integrerer viklingen i en indkapslet isoleringsstruktur.
Sekundær vikling
Den sekundære vikling giver det reducerede spændingssignal til målere, relæer og andet udstyr. Dens output er designet til at forblive proportional med den primære spænding under specificerede elektriske forhold.
Magnetisk kerne
Kernen giver den magnetiske vej, der kræves til elektromagnetisk induktion. Kernekonstruktion og magnetiske egenskaber påvirker nøjagtighed, excitationsadfærd, tab og transformerens evne til at levere et stabilt sekundært signal.
Isoleringssystem
Isoleringssystemet adskiller højspændingsprimærviklingen fra sekundærviklingen, kabinettet og den omgivende struktur. Afhængigt af produktdesignet kan dette involvere tør isolering, epoxy-harpiksstøbning, olieisolering, gasisolering eller andre dielektriske arrangementer.
| Komponent | Primær funktion | Nøgledesignovervejelser |
|---|---|---|
| Primær vikling | Tilsluttes højspændingskredsløbet | Primære spændings- og isolationskrav |
| Sekundær vikling | Giver det reducerede målesignal | Sekundær spænding, nøjagtighed, belastning |
| Magnetisk kerne | Giver den magnetiske vej | Kernemateriale og excitationsegenskaber |
| Isoleringssystem | Opretholder elektrisk adskillelse | Spændingsspænding, miljø, mekanisk stabilitet |
| Indkapsling eller hus | Giver mekanisk og miljøbeskyttelse | Installationssted og eksponeringsforhold |
Sekundær signalkvalitet
Et nyttigt sekundært signal skal nøjagtigt repræsentere den primære spænding, mens tilsluttet udstyr trækker sin specificerede belastning. Hvis målekredsløbet belaster sekundæren for stor, kan spændingsforholdet og nøjagtigheden blive påvirket.
Dette er grunden til, at transformatoren, ledningerne, terminalerne, målerne, relæerne og andet sekundært udstyr skal vurderes som ét kredsløb.
Arbejdsprincippet kan være enkelt i konceptet, men opnåelse af stabil nøjagtighed under reelle driftsforhold kræver omhyggelig design af kernen, viklingerne, isoleringen, forbindelserne og den mekaniske struktur.
Hvad er hovedtyperne og konfigurationerne?
Instrumentspændingstransformatorer kan klassificeres efter installation, fasearrangement, viklingskonfiguration, isoleringsteknologi og driftsprincip. Disse kategorier hjælper ingeniører med at indsnævre udvalget i henhold til systemkravene.
Indendørs konfigurationer
Indendørsenheder er beregnet til installation i koblingsanlæg, transformerstationer, elektriske rum eller andre beskyttede miljøer. Deres kabinet og isoleringsdesign kan optimeres omkring et kontrolleret indendørsmiljø.
Epoxy-harpiksstøbte designs er almindelige i kompakte indendørs mellemspændingsapplikationer, fordi den solide isolering kan skabe en forseglet struktur og samtidig holde den fysiske samling relativt kompakt.
Udendørs konfigurationer
Udendørsenheder udsættes direkte for regn, fugt, temperaturændringer, sollys, støv, forurening og andre miljøforhold. Deres bolig- og isoleringsarrangement skal derfor adressere udendørs service.
Enkeltfasede konfigurationer
Enkeltfasede designs er almindeligt anvendte, hvor hver fase måles separat, eller hvor applikationen kræver et defineret fase-til-jord eller fase-til-fase målearrangement.
Trefasede konfigurationer
Trefasede arrangementer kan give koordineret spændingsmåling til trefasede elektriske netværk. Den nøjagtige tilslutning afhænger af den neutrale systemkonfiguration og beskyttelses- eller målefunktionen.
To- og tre-vindede konfigurationer
Et to-vindet design indeholder en primær og en sekundær vikling. Et tre-vindet design tilføjer en ekstra sekundær vikling, der kan understøtte en separat beskyttelse eller jordingsrelateret funktion, afhængigt af det elektriske skema.
Tør-type og støbeharpikssystemer
Tørsystemer bruger fast eller tør isolering uden flydende dielektrisk. Epoxy-harpiksstøbt konstruktion kan fuldt ud indkapsle udvalgte komponenter, hvilket giver mekanisk stabilitet og modstandsdygtighed over for fugt og forurening.
Olie-nedsænkede designs
Olie-nedsænkede konfigurationer bruger isolerende olie som en del af det dielektriske og termiske system. Disse designs kræver passende tankkonstruktion, tætning, oliestyring og vedligeholdelsesprocedurer.
Oppustelige eller gasisolerede konfigurationer
Gasisolerede designs kan anvendes, hvor lukkede dielektriske systemer er passende. Deres valg bør omfatte overvejelser om lukkets forsegling, gasegenskaber, trykstyring, serviceprocedurer og miljøkrav.
Kapacitive og elektroniske teknologier
Ikke alle spændingsmålingssystem er afhængige af en konventionel elektromagnetisk transformer. Kapacitive spændingstransformere bruger en kapacitiv deler i kombination med en elektromagnetisk sektion, mens elektroniske spændingssensorer bruger sensing og signalkonverteringsmetoder til at producere en proportional elektrisk udgang.
| Klassifikation | Typiske muligheder | Valg fokus |
|---|---|---|
| Installation | Indendørs, udendørs | Miljøeksponering og kabinetdesign |
| Fase | Enkeltfaset, trefaset | Netværkskonfiguration og måleskema |
| Vinding | To-vindet, tre-vindet | Måling, beskyttelse, hjælpefunktioner |
| Isolering | Tør, støbeharpiks, olie, gas | Spændingsklasse, miljø, vedligeholdelse |
| Arbejdsprincip | Elektromagnetisk, kapacitiv, elektronisk | Spændingsniveau, nøjagtighed, systemarkitektur |
Udvælgelsen bør begynde med applikations- og netværkskravene, ikke blot produktkategorien. Forskellige konfigurationer kan opfylde lignende målefunktioner, mens de giver forskellige installations- og vedligeholdelsesegenskaber.
Hvordan påvirker nøjagtighed og byrde udvælgelse?
Nøjagtighed er en af de vigtigste tekniske overvejelser, fordi det sekundære signal kan bruges til energimåling, systemovervågning, beskyttelse, kontrol eller flere funktioner på samme tid.
Nøjagtighedsklasse
Nøjagtighedsklassen beskriver den tilladte målefejl under definerede forhold. Forskellige applikationer kan have forskellige krav til nøjagtighed.
Målekredsløb, der bruges til måling, kan kræve en strammere nøjagtighed end applikationer, hvor transformeren primært giver et beskyttelsessignal. Den korrekte klasse afhænger derfor af, hvad det sekundære kredsløb skal udføre.
Vurderet byrde
Byrde refererer til belastningen forbundet med sekundærviklingen. Dette omfatter målere, relæindgange, transducere, ledninger, klemrækker og andre tilsluttede enheder.
Hvis det sekundære kredsløbs faktiske belastning adskiller sig væsentligt fra de forhold, som transformeren blev specificeret til, kan nøjagtigheden og udgangsadfærden ændre sig.
Forholdsnøjagtighed
Transformationsforholdet skal forblive inden for den specificerede tolerance. Et misforhold mellem det tilsigtede forhold og det faktiske forhold kan påvirke både måleværdier og beskyttelsesbeslutninger.
Faseforskydning
I målesystemer, der involverer effektberegninger, har faseforhold betydning. Små fejl i faseforskydning kan påvirke nøjagtigheden af beregninger afledt af spændings- og strømsignaler.
| Parameter | Hvad det beskriver | Hvorfor det betyder noget |
|---|---|---|
| Nøjagtighedsklasse | Målenøjagtighed under definerede forhold | Bestemmer egnethed til måling eller beskyttelse |
| Vurderet byrde | Sekundær kredsløbsbelastning | Påvirker sekundær spænding og nøjagtighed |
| Transformationsforhold | Primær-til-sekundær spændingsforhold | Sikrer, at måling repræsenterer det primære system korrekt |
| Faseforskydning | Vinkelforhold mellem primær og sekundær spænding | Kan påvirke effekt- og beskyttelsesberegninger |
Måling kontra beskyttelseskrav
Måleorienterede applikationer fokuserer generelt på at opretholde nøjagtig proportional output på tværs af det relevante driftsområde. Beskyttelsesorienterede applikationer kan lægge større vægt på transformatorens opførsel under unormale systemforhold og det sekundære signals evne til at understøtte relædrift.
Denne sondring bør afspejles i den tekniske specifikation. Et produkt, der kun er valgt i henhold til nominel spænding, kan være uegnet, hvis dets nøjagtighed og belastningskarakteristika ikke stemmer overens med det tilsluttede kredsløb.
Hvorfor er isolering og elektrisk isolering afgørende?
Elektrisk isolation er en af de centrale årsager til, at instrumentspændingstransformatorer bruges. Det primære kredsløb kan fungere ved en spænding langt over det sikre driftsområde for konventionelle måle- og styreenheder, så isoleringssystemet skal skabe en pålidelig adskillelse mellem primære og sekundære kredsløb.
Primær-til-sekundær isolation
Isoleringssystemet skal modstå den elektriske belastning, der er forbundet med den nominelle primærspænding og definerede transiente forhold. Designet omfatter isoleringsmaterialer, krybeafstande, spillerum, viklingsarrangement, indkapsling, terminaler og kabinetsgeometri.
Solid isolering
Støbeharpiksdesign kan indkapsle viklingerne og andre elektriske komponenter. Denne tilgang kan give en kompakt og mekanisk stabil struktur, samtidig med at den direkte eksponering af indvendige isoleringsoverflader for fugt eller forurening reduceres.
Olie isolering
Olie giver både dielektrisk isolering og varmeoverførselskarakteristika. Oliefyldte designs har brug for passende indeslutning og tætning for at opretholde det tilsigtede indre miljø.
Gas isolering
Gasisolerede samlinger bruger et lukket dielektrisk medium. Indkapslingen skal bevare sin integritet, og serviceprocedurer skal tage højde for det dielektriske medium og udstyrets tryk eller tætningsarrangement.
Krybning og frigang
Clearance refererer til den korteste afstand gennem luft mellem ledende dele, mens krybning relaterer til afstanden langs en isolerende overflade. Begge er vigtige i design af mellem- og højspændingsudstyr.
Miljøforurening kan øge betydningen af krybeafstand, fordi forurening på en isolerende overflade kan skabe en vej for lækstrøm.
Isoleringen skal modstå den angivne elektriske belastning uden nedbrud.
Isoleringssystemet bør bevare sin funktion under de forventede fugt-, forurenings- og temperaturforhold.
Vindinger og isolering skal forblive stabile under transport, installation og normal drift.
Lavspændingsmålingskredsløbet skal forblive korrekt adskilt fra det primære netværk.
Isolering er derfor ikke et enkelt materialevalg. Det er et komplet ingeniørsystem, der involverer geometri, materialer, fremstillingskvalitet, miljøeksponering og elektrisk koordinering.
For købere betyder det, at isoleringsbeskrivelsen skal være specifik. Begreber som tør type, støbt harpiks, olie nedsænket eller gasisoleret giver et udgangspunkt, men den tekniske specifikation bør også forklare den påtænkte spændingsklasse og installationsforhold.
Hvordan adskiller beskyttelses- og måleapplikationer sig?
Det samme primære spændingskredsløb kan levere signaler til både måle- og beskyttelsessystemer, men kravene til disse to funktioner er ikke identiske.
Måleapplikationer
Målesystemer har brug for en stabil proportional spænding, så målere og overvågningsenheder nøjagtigt kan repræsentere det primære system. Nøjagtighed over det normale driftsområde er derfor særlig vigtig.
Applikationer kan omfatte spændingsmålere, energimålere, strømkvalitetsudstyr, overvågningssystemer og andre overvågningsenheder.
Beskyttelsesapplikationer
Beskyttelsesrelæer bruger elektriske signaler til at identificere unormale forhold. Spændingsoplysninger kan bidrage til underspænding, overspænding, retningsbestemt, afstand, synkronisering eller andre beskyttelsesfunktioner afhængigt af netværksarkitekturen.
Transformeren skal give et passende signal under de forhold, der er relevante for beskyttelsesordningen.
Kombinerede applikationer
Nogle systemer bruger separate sekundære viklinger til forskellige funktioner. En vikling kan understøtte måling, mens en anden er tildelt beskyttelse.
Dette arrangement kan hjælpe med at isolere kravene til forskellige kredsløb og reducere interaktion mellem målebelastninger og beskyttelsesinput.
| Anvendelse | Typisk sekundær funktion | Hoveddesignprioritet |
|---|---|---|
| Spændingsmåling | Nøjagtig proportional spænding | Specificeret nøjagtighed og belastning |
| Energimåling | Spændingssignal til elektriske beregninger | Forholdsnøjagtighed og faseydelse |
| Relæ beskyttelse | Spændingsindgang til fejllogik | Beskyttelsesydelse og passende sekundær adfærd |
| Kontrolsystemer | Spændingsfeedback eller synkronisering | Stabilt og korrekt skaleret signal |
| Overvågning | Systemtilstandsdata | Pålidelig signalkvalitet og integration |
Hjælpe sekundærviklinger
Tre-vindede produkter kan give et ekstra sekundært output til specialiserede applikationer. Det nøjagtige formål afhænger af systemkonfigurationen og beskyttelsesskemaet.
Dette er en af grundene til, at tekniske tegninger er værdifulde. Et komplet viklingsdiagram afslører mere nyttig information end en generel erklæring om, at produktet har flere udgange.
Sekundært kredsløbsdesign
Det tilsluttede kredsløb skal overvejes i sin helhed. Lange kabeltræk, klemrækker, målere, relæer, transducere og andet udstyr bidrager alle til den faktiske sekundære belastning og signaladfærd.
Hvad er forskellen mellem elektromagnetiske og kapacitive designs?
Forskellige spændingsmålingsteknologier løser det samme grundlæggende problem på forskellige måder. At forstå deres driftsprincipper hjælper ingeniører med at matche udstyret til netværket og applikationen.
Elektromagnetisk teknologi
Det konventionelle elektromagnetiske design bruger primære og sekundære viklinger koblet gennem en magnetisk kerne. Det er velkendt, veletableret og velegnet til mange mellemspændingsmålinger og beskyttelsesapplikationer.
Dens valg involverer den primære spænding, sekundære spænding, frekvens, nøjagtighed, belastning, isolering og viklingskonfiguration.
Kapacitiv spændingstransformatorteknologi
En kapacitiv spændingstransformator bruger en kapacitiv deler til at reducere den primære spænding, før en elektromagnetisk transformersektion behandler signalet. Denne arkitektur kan være nyttig ved højere spændingsniveauer og kan også understøtte visse kommunikationsrelaterede applikationer afhængigt af dens konstruktion.
De kapacitive komponenter udgør en del af det overordnede spændingsdelingsnetværk, så isolering, frekvensadfærd, kompensation og systemforbindelse skal overvejes nøje.
Elektronisk spændingsføling
Elektroniske spændingstransformatorer eller sensorer kan bruge føleelementer og elektroniske omformere til at producere en proportional udgang. Disse teknologier kan understøtte kompakte systemarkitekturer og integration med digitale beskyttelses- eller overvågningssystemer.
Udgangsgrænsefladen, strømkrav, signalprotokol, nøjagtighed, miljøgrænser og kompatibilitet med downstream-systemet skal specificeres klart.
| Teknologi | Grundprincip | Typisk valgbetragtning |
|---|---|---|
| Elektromagnetisk | Primære og sekundære viklinger med magnetisk kobling | Forhold, nøjagtighed, belastning, isolering, kernedesign |
| Kapacitiv | Kapacitiv spændingsdeling med transformerkonvertering | Spændingsklasse, frekvensadfærd, kompensation, systemintegration |
| Elektronisk | Sensor og elektronisk signalkonvertering | Outputtype, elektronik, kommunikation, nøjagtighed, miljøgrænser |
Hvorfor teknologivalg er vigtigt
Den rigtige teknologi afhænger af netværket snarere end af en generisk præference. En kompakt indendørs mellemspændingskoblingsanlæg kan have andre krav end en udendørs højspændingstransformatorstation.
Plads, miljøeksponering, isoleringskrav, vedligeholdelsesstrategi, målenøjagtighed, kommunikationsarkitektur og den påtænkte beskyttelsesfunktion har alle indflydelse på den relevante teknologi.
Hvordan håndterer indendørs og udendørs designs forskellige forhold?
Installationsmiljøet påvirker indkapslingen, isoleringen, overfladebeskyttelsen, terminalerne, tætningen, den mekaniske struktur og vedligeholdelsestilgangen.
Indendørs el-rum
Indendørs udstyr har typisk gavn af kontrolleret temperatur og luftfugtighed sammenlignet med udendørs installationer. Dette kan tillade kompakte isolerings- og kabinetdesigns, forudsat at selve rummet opretholder passende miljøforhold.
Indendørs mellemspændingsudstyr skal muligvis også passe ind i standardiserede koblingsrum. Kompakte dimensioner, monteringsarrangement, kabeladgang og terminalorientering bliver derfor vigtige.
Udendørs transformerstationer
Udendørs udstyr skal tåle vejrpåvirkning. Regn, fugt, ultraviolet stråling, forurening, støv, vind og temperaturcyklus kan alle påvirke udstyret.
Husmaterialer, tætning, skure, krybeafstand, overfladebehandling og terminaldesign bør afspejle disse forhold.
Forurening og forurening
Industriområder og kystområder kan præsentere forureningsforhold, der er væsentligt mere krævende end rene indendørsmiljøer.
Isoleringsoverflader skal opretholde passende ydeevne, når de udsættes for fugt og forurening. Det fysiske arrangement af isolatorer og beskyttelsesskure kan derfor være vigtigt.
Temperaturvariation
Udendørs udstyr kan opleve betydelige daglige og sæsonbestemte temperaturændringer. Disse ændringer kan skabe mekanisk ekspansion og sammentrækning samt kondenseringsrisici.
| Tilstand | Potentiel effekt | Design Respons |
|---|---|---|
| Fugtighed | Kondens og isoleringsbelastning | Passende kabinet og anti-kondens design |
| Regn | Fugteksponering | Egnet tætning, hus og terminalbeskyttelse |
| Forurening | Overfladeforurening og lækageveje | Passende krybe- og isoleringsarrangement |
| UV eksponering | Materialets ældning | Egnede udendørs materialer og overfladebehandling |
| Temperatur cykling | Kondens og mekanisk belastning | Materialevalg og miljøvurdering |
Installationsposition inde i koblingsanlæg
Når den er installeret inde i en mellemspændingskoblingsenhed, skal transformeren passe til det tilgængelige rum, samtidig med at de nødvendige afstande og forbindelser bevares.
Kabelruter, primære terminaler, sekundære ledninger, inspektionsadgang og tilstødende udstyr bør gennemgås i paneldesignfasen.
Hvordan adskiller enkeltfasede og trefasede applikationer sig?
Fasearrangement er en vigtig del af systemdesignet, fordi transformeren skal matche den måde, spændingen måles på i det elektriske netværk.
Enfaset måling
Enkeltfasede enheder kan bruges til at måle en individuel fase eller en defineret fase-til-jord eller fase-til-fase spænding afhængigt af ledningsskemaet.
Dette arrangement er almindeligt, når separate fasemålinger er påkrævet, eller når beskyttelsesdesignet bruger specifikke spændingsreferencer.
Trefaset måling
Trefasesystemer kræver koordineret måling af de trefasede spændinger. Transformatorkonfigurationen afhænger af, om systemet er jordet, ujordet eller bruger et andet neutralt arrangement.
Tilslutningsdiagrammer er derfor vigtige, fordi to systemer med ens spændingsværdier kan kræve forskellige transformatorledninger.
Opviklingsarrangementer
Dobbeltviklingsdesign giver ét sekundært hovedkredsløb. Tre-vindede design tilføjer en anden sekundær vikling, der kan tildeles en separat funktion.
Den ekstra vikling kan være nyttig, når måle- og beskyttelseskredsløb har brug for forskellige udgange.
Tilslutningsordninger
Mulige arrangementer kan omfatte fase-til-fase-måling, fase-til-jord-måling, åben delta-relaterede arrangementer eller andre systemspecifikke konfigurationer. Den korrekte ordning afhænger af det elektriske netværk.
Nyttigt, hvor en defineret individuel fasespænding skal måles eller overvåges.
Velegnet til koordineret spændingsmåling i trefasede elektriske netværk.
Giver et primært og et sekundært kredsløb til den påtænkte måle- eller kontrolfunktion.
Tilføjer en ekstra sekundær udgang til en uafhængig beskyttelse eller specialiseret kredsløb.
Hvorfor ledningsdiagrammet betyder noget
Et produktnavn alene kan ikke altid kommunikere den komplette fase- og viklingskonfiguration. Et ledningsdiagram viser, hvilke klemmer der hører til hver vikling, og hvordan transformatoren skal tilsluttes det eksterne system.
Dette er især vigtigt for kundetilpassede installationer, hvor det sekundære kredsløb er forbundet med flere forskellige enheder.
Hvordan skal sikringer, sekundær jording og sikkerhed overvejes?
Instrumentspændingstransformatorer er forbundet direkte til højspændingskredsløb, så deres beskyttelse og sekundære ledninger kræver omhyggelig konstruktion.
Primære sikringer
Nogle transformerkonfigurationer inkluderer højspændingssikringer eller er installeret med eksterne beskyttelsessikringer. Deres formål er at begrænse konsekvenserne af interne fejl og beskytte det omgivende elektriske system i henhold til den designede beskyttelsesordning.
Sikringsklassificeringen og koordineringen bør matche transformeren og netværket i stedet for at blive valgt uafhængigt.
Sekundær jording
Det sekundære kredsløb bruger normalt et defineret jordingsarrangement til at etablere en kendt reference og reducere risikoen forbundet med utilsigtet sekundær-til-primær potentialoverførsel.
Den nøjagtige jordingsmetode skal følge transformatordesignet, den elektriske kode, beskyttelsesfilosofien og lokale installationskrav.
Terminal identifikation
Primære og sekundære terminaler skal være tydeligt identificeret. Forkert ledningsføring kan påvirke målingens polaritet, beskyttelsesfunktioner og sikkerheden for personale, der arbejder på det sekundære kredsløb.
Sammenkoblingssikkerhed
Sekundære kredsløb skal placeres og beskyttes, så de ikke bliver beskadiget af vibrationer, skarpe kanter, varme, fugt eller mekanisk interferens.
Vedligeholdelsesisolering
Vedligeholdelsespersonale har brug for en klart defineret procedure for at isolere det tilhørende primære udstyr og bevise de relevante forhold, før der arbejdes på det sekundære kredsløb eller omgivende udstyr.
- Bekræft primær beskyttelse:Bekræft sikringen eller beskyttelsesanordningen, der er defineret for transformeren.
- Bekræft sekundær jording:Følg det godkendte jordings- og limningsarrangement.
- Identificer hver terminal:Match ledninger med det godkendte skema- og transformatornavneskilt.
- Beskyt sekundære ledninger:Hold kabler væk fra mekaniske og miljømæssige farer.
- Følg isolationsprocedurer:Vedligeholdelse bør kun udføres under den definerede elektriske sikkerhedsprocedure.
Sikkerhed er derfor et systemansvar. Produktkonstruktion, installation, beskyttelse, jordforbindelse, dokumentation og driftsprocedurer skal alle understøtte hinanden.
Hvilke applikationer bruger instrumentspændingsmåling?
Spændingsmåling er påkrævet i mange dele af moderne elektrisk infrastruktur. Den nøjagtige transformerkonfiguration afhænger af netværksspændingen, det fysiske miljø, krav til nøjagtighed, beskyttelsesskema og type tilsluttet udstyr.
Understøtter spændingsmåling, beskyttelse, kontrol, måling og overvågning på tværs af indgående og udgående kredsløb.
Giver spændingssignaler til motorer, transformere, feedere, beskyttelsessystemer og elektrisk overvågning.
Understøtter spændingsovervågning og beskyttelse inden for sol-, vind- og andre generationsrelaterede netværk.
Leverer målesignaler til mellemspændingselektriske distributionssystemer, der betjener store anlæg.
Passer ind i mellemspændingsenheder, hvor måling og relæbeskyttelse kræver et kontrolleret spændingssignal.
Giver information om proportional spænding til overvågning, kontrol, synkronisering og automatisering af elektriske systemer.
Understation applikationer
Understationer kræver ofte spændingssignaler til beskyttelsesrelæer, måling, kontrolsystemer og operatørovervågning. En transformer kan derfor blive en kritisk grænseflade mellem det primære netværk og kontrolrummet.
Industrianlæg
Store industrianlæg kan have flere mellemspændingsfødere, der betjener motorer, transformere, procesudstyr og fordelingstavler. Spændingsmåling understøtter både rutineovervågning og beskyttelsesfunktioner.
Vedvarende energisystemer
Sol- og vindinstallationer bruger elektriske opsamlings- og transformationssystemer, hvor spændingsmåling kan understøtte beskyttelse, overvågning, synkronisering og netværkskontrol.
Anvendelse af koblingsudstyr
Kompakte støbeharpiksdesigns kan integreres i indendørs koblingsanlæg, hvor plads, isolering, forureningsmodstand og ledningstilgængelighed skal afbalanceres.
Kommercielle bygninger
Store kommercielle faciliteter kan bruge mellemspændingsindgående forsyninger og interne distributionssystemer. Instrumentspændingsmåling kan give information til energistyrings- og beskyttelsessystemer, samtidig med at den nødvendige adskillelse fra det primære kredsløb opretholdes.
I alle disse applikationer bør transformatoren vælges omkring det faktiske elektriske netværk i stedet for omkring en generisk produktkategori.
Hvilke almindelige udvælgelsesfejl bør undgås?
Mange måleproblemer begynder i specifikationsfasen. En transformer kan have den korrekte nominelle primærspænding, mens den stadig er uegnet, fordi det sekundære forhold, belastning, nøjagtighed, isolering, viklingsarrangement eller installationsmiljø ikke passer til projektet.
- Kun valg efter primærspænding:Den sekundære spænding, nøjagtighed, belastning, fasearrangement og isolering har også betydning.
- Ignorerer sekundær byrde:Målere, relæer, ledninger og terminaler belaster tilsammen det sekundære kredsløb.
- Brug af den forkerte viklingskonfiguration:Beskyttelse og måling kan kræve separate sekundære kredsløb.
- Ignorerer det neutrale system:Jordforbindelsen og fasearrangementet påvirker den passende transformerforbindelse.
- Blanding indendørs og udendørs krav:Miljøbeskyttelse skal matche installationsstedet.
- Med udsigt til sikringskoordinering:Primær beskyttelse bør koordineres med transformeren og det elektriske netværk.
- Ignorer ledningslængde:Sekundære kabler bidrager til den samlede belastning og bør indgå i beregningen.
- Vælg uden skematisk:En produktbeskrivelse alene afslører muligvis ikke den komplette fase og viklingsarrangementet.
Det eneste forholdsproblem
To produkter kan have det samme nominelle primær-til-sekundære forhold, men forskellig nøjagtighed, belastning, isolering, fysiske dimensioner eller forbindelsesarrangementer.
Ratio er nødvendigt, men det er ikke tilstrækkeligt til en komplet teknisk sammenligning.
Problemet med "samme produkt overalt".
Et indendørs koblingsanlæg og en udsat udendørs transformerstation har væsentligt forskellige miljøkrav. Brug af én generisk konfiguration uden at vurdere stedets forhold kan skabe undgåelige risici.
Det ufuldstændige sekundære kredsløbsproblem
Ingeniører specificerer nogle gange transformeren uden fuldt ud at identificere nedstrømsmålerne og beskyttelsesrelæerne. Dette kan gøre det vanskeligt at verificere den faktiske byrde og nøjagtighedsforhold.
Dokumentationsproblemet
Teknisk dokumentation skal gøre viklingsterminaler, forhold, tilslutningsdiagram, isoleringstype, monteringsarrangement og nominelle forhold klare. Ufuldstændig dokumentation kan gøre installation og idriftsættelse unødigt vanskelig.
Hvad skal en professionel teknisk specifikation indeholde?
En professionel specifikation bør give tilstrækkelige oplysninger til, at elektroingeniører, indkøbsteams, producenter, installatører, idriftsættelsespersonale og vedligeholdelsespersonale kan forstå præcis, hvilken transformerkonfiguration der kræves.
| Specifikationsområde | Oplysninger, der skal defineres | Hvorfor det betyder noget |
|---|---|---|
| Primært system | Nominel spænding, frekvens, fasearrangement | Definerer det elektriske driftsmiljø |
| Sekundært system | Sekundær spænding og viklingsarrangement | Matcher målere, relæer og kontrolkredsløb |
| Nøjagtighed | Nøjagtighedsklasse og gældende driftsbetingelser | Bekræfter egnethed til måling eller beskyttelse |
| Byrde | Nominel sekundær belastning og tilsluttede belastninger | Understøtter nøjagtig sekundær output |
| Isolering | Tørt, støbt harpiks, olie, gas eller andet system | Matcher spændings- og miljøkravene |
| Installation | Indendørs eller udendørs, monteringsmål, terminalorientering | Sikrer fysisk kompatibilitet |
| Beskyttelse | Sikringsarrangement, jording, relæforbindelser | Understøtter sikker systemdrift |
| Konstruktion | Hus, kabinet, vikling, kerne, stik | Giver en komplet produktbeskrivelse |
| Afprøvning | Rutinemæssig og anvendelig ydeevneverifikation | Understøtter kvalitet og idriftsættelsesaccept |
Start med det elektriske netværk
Specifikationen bør først definere det primære elektriske system. Dette inkluderer spænding, frekvens, fasekonfiguration, jordingsarrangement og det påtænkte målepunkt.
Definer hver sekundær udgang
Hver sekundærvikling skal have et defineret formål. En målevikling og en beskyttelsesvikling bør ikke behandles som identiske, blot fordi begge udsender en lav spænding.
Definer forbundet byrde
Specifikationen skal identificere målere, relæer, transducere, kontroludstyr, klemrækker og omtrentlige kabellængder. Den komplette tilsluttede byrde bestemmer den faktiske belastningstilstand af sekundærviklingen.
Definer isolerings- og miljøkrav
Installationsstedet skal tydeligt angives. Indendørs og udendørs systemer kan kræve forskellig isolering, indkapsling, overfladebehandling og miljøegenskaber.
Definer fysiske dimensioner
Monteringsdimensioner, terminalpositioner, fastgørelseshuller, samlet højde, bredde og dybde kan blive kritiske, når transformatoren er installeret inde i et koblingsrum.
Definer lednings- og tilslutningsdiagrammer
Et kontrolleret skema skal identificere primære terminaler, sekundære terminaler, viklingsforhold, jordingspunkter og eksterne beskyttelsesarrangementer.
Definer inspektion og prøvning
Prøvning skal svare til transformatortypen og projektkravene. Rutinetjek kan omfatte elektrisk ydeevne, isoleringsrelaterede kontroller, viklingsforhold og funktionskontrol.
Bekræft primær spænding, sekundær spænding, frekvens, fasearrangement, jordingssystem, nøjagtighed og belastning.
Bekræft dimensioner, monteringsposition, terminalorientering, kabinetarrangement og serviceadgang.
Bekræft indendørs eller udendørs eksponering, fugtighed, forurening, temperatur, højde og korrosionsforhold.
Bekræft primær sikring, sekundær jording, relæforbindelser og den tilsigtede beskyttelsesfilosofi.
En praktisk udvælgelsesarbejdsgang
- Definer det primære netværk:Identificer spænding, frekvens, fasekonfiguration, jordingsarrangement og målested.
- Definer sekundære krav:Angiv sekundær spænding, antal viklinger og formålet med hver udgang.
- Bestem nøjagtighed:Match nøjagtighedsklassen til måling, overvågning, beskyttelse eller kontrolkrav.
- Beregn byrde:Inkluder målere, relæer, ledninger, terminaler, transducere og andet tilsluttet udstyr.
- Vælg isolering:Vælg en passende tør, støbt harpiks, olie, gas eller anden isoleringsarkitektur.
- Tjek miljø:Evaluer indendørs eller udendørs forhold, fugtighed, forurening, temperatur og højde.
- Tjek beskyttelse:Bekræft sikringsarrangement, jording og integration af beskyttelseskredsløb.
- Tjek fysisk pasform:Bekræft monteringsdimensioner og terminalarrangement inden for den endelige installation.
- Bekræft dokumentation:Sørg for, at tegningerne, navnepladedata, ledningsdiagram og tekniske specifikationer beskriver den samme konfiguration.
Denne tilgang skaber en klarere teknisk vej fra systemdesign til produktvalg. Det reducerer også chancen for, at en tilsyneladende lille detalje, såsom byrde eller terminalplacering, bliver et problem under installationen.
Hvad skal købere anmode om før godkendelse?
- Dimensionstegning:Bekræft overordnede dimensioner, monteringspunkter, terminaler og tilgængelig installationsplads.
- Ledningsdiagram:Bekræft primære og sekundære terminalforhold og jordingspunkter.
- Oplysninger om navneskilt:Bekræft spændingsforhold, frekvens, nøjagtighed og andre nominelle karakteristika.
- Beskrivelse af isolering:Bekræft den dielektriske konstruktion og påtænkte installationsmiljø.
- Testoplysninger:Bekræft den relevante rutine eller ydeevnetest for den valgte konfiguration.
Ofte stillede spørgsmål
Hvad bruges en spændingstransformator til?
Den reducerer en høj primær spænding til en proportional sekundær spænding, der er egnet til måling, måling, beskyttelse, overvågning og kontrol. Det giver også elektrisk adskillelse mellem højspændingskredsløbet og det sekundære udstyr.
Hvad er forskellen mellem en spændingstransformator og en krafttransformator?
En strømtransformator er primært designet til at overføre elektrisk energi mellem kredsløb, mens en instrumentspændingstransformator er designet til at give et proportionalt spændingssignal til måling og beskyttelse. Dens sekundære udgang er beregnet til tilsluttede instrumenter og kontroludstyr i stedet for bulkstrømoverførsel.
Hvordan fungerer et elektromagnetisk design?
Et elektromagnetisk design bruger primære og sekundære viklinger koblet gennem en magnetisk kerne. Den primære spænding etablerer magnetisk flux, som inducerer en proportional spænding i sekundærviklingen.
Hvad betyder transformationsforholdet?
Transformationsforholdet beskriver det proportionale forhold mellem primær og sekundær spænding. Det tillader en høj systemspænding at blive repræsenteret af en lavere sekundær spænding, der kan behandles af målere og relæer.
Hvorfor betyder nøjagtighedsklasse noget?
Nøjagtighedsklasse definerer den tilladte målefejl under specificerede forhold. Måle-, overvågnings- og beskyttelsesapplikationer kan have forskellige krav, så den valgte klasse bør matche den tilsigtede funktion.
Hvad er belastning i et sekundært kredsløb?
Byrden er den belastning, der er forbundet med sekundærviklingen. Det inkluderer enheder som målere, beskyttelsesrelæer, transducere, terminaler og tilslutningskabler. Den samlede byrde kan påvirke sekundær ydeevne og nøjagtighed.
Hvorfor kan en transformer have flere sekundære viklinger?
Flere sekundære viklinger kan tillade separate kredsløb at udføre forskellige funktioner. For eksempel kan en vikling tjene til måling, mens en anden understøtter beskyttelse eller en anden defineret applikation.
Hvad er forskellen mellem tør-type og støbt harpikskonstruktion?
Begge undgår konventionel flydende isolering, men støbeharpikskonstruktion bruger epoxyharpiks til at indkapsle udvalgte komponenter. Dette kan skabe en forseglet, mekanisk stabil struktur med nyttig modstandsdygtighed over for fugt og forurening i egnede indendørs applikationer.
Hvornår er en udendørs konfiguration påkrævet?
En udendørs konfiguration bruges, når transformatoren er installeret på et udsat sted, såsom en udendørs transformerstation. Designet skal tage højde for regn, fugtighed, temperaturcyklus, forurening, ultraviolet eksponering og andre forhold på stedet.
Kan den samme transformer bruges indendørs og udendørs?
Ikke nødvendigvis. Elektriske klassificeringer kan se ens ud, men krav til indkapsling, isolering, overfladebeskyttelse, miljøbestandighed og monteringskrav kan variere betydeligt mellem indendørs og udendørs installationer.
Hvad er en kapacitiv spændingstransformator?
En kapacitiv spændingstransformator bruger kapacitiv spændingsdeling sammen med en transformersektion for at opnå et skaleret spændingssignal. Den kan bruges i passende højspændingsmålinger og beskyttelsesapplikationer og kan også understøtte visse kommunikationsfunktioner afhængigt af designet.
Hvad er en elektronisk spændingstransformator?
En elektronisk spændingstransformator eller sensor bruger et føleelement og elektronisk signalkonvertering til at give en proportional udgang. Dens specifikation skal adressere sensorteknologien, outputgrænsefladen, nøjagtigheden, strømkravene, miljøforholdene og downstream-udstyrets kompatibilitet.
Hvordan understøtter en spændingstransformator relæbeskyttelse?
Den leverer et skaleret spændingssignal til beskyttelsesrelæer. Afhængigt af beskyttelsesskemaet kan relæet bruge dette signal til funktioner som overspænding, underspænding, retningslogik, synkronisering eller andre applikationsspecifikke beskyttelsesberegninger.
Hvorfor er sekundær jording vigtig?
Et defineret sekundært jordingsarrangement etablerer en kontrolleret elektrisk reference og understøtter det sekundære kredsløbs sikkerhed. Den nøjagtige jordingsmetode skal følge udstyrets design og de gældende elektriske krav.
Hvorfor kan der medfølge en højspændingssikring?
En sikring kan give primærsidebeskyttelse til transformeren og hjælpe med at begrænse konsekvenserne af visse interne fejl. Dens klassificering og koordinering bør matches til transformeren og det omgivende elektriske netværk.
Hvilke tekniske data skal kontrolleres før bestilling?
Vigtig information omfatter primær spænding, sekundær spænding, frekvens, fasekonfiguration, jordingsarrangement, nøjagtighedsklasse, belastning, viklingskonfiguration, isoleringstype, installationsplacering, dimensioner, terminalarrangement, beskyttelseskrav og gældende testkrav.
Kan en spændingstransformator tilpasses til et specifikt koblingsanlægsprojekt?
Projektspecifikke konfigurationer kan omfatte spændingsforhold, sekundærviklingsarrangement, monteringsdimensioner, terminalkonfiguration, isoleringskonstruktion, sikringsintegration og andre definerede tekniske krav. Kundetilpassede designs bør kontrolleres gennem godkendte tegninger og tekniske specifikationer.
Hvorfor skal transformeren og relæet eller måleren specificeres sammen?
Den sekundære enhed danner en del af transformatorens faktiske belastning og bestemmer de nødvendige signalegenskaber. Koordinering af transformeren med den tilsluttede måler eller relæ hjælper med at sikre, at forhold, nøjagtighed, belastning og ledningsforhold er passende for hele målekæden.
Hvordan kan bedre spændingsmåling styrke strømsystemets beskyttelse?
Pålidelig spændingsinformation er et af grundlaget for moderne elektrisk beskyttelse og kontrol. Operatører skal vide, hvad der sker i det primære netværk, målere har brug for stabile målesignaler, og beskyttelsesrelæer har brug for pålidelige elektriske input, når de træffer beslutninger om unormale forhold.
Instrumenttransformatorteknologi skaber broen mellem disse krav og det elektriske højspændingssystem. Ved at levere et proportionalt sekundært signal og elektrisk adskillelse tillader udstyret måle- og beskyttelsesenheder at arbejde med en håndterbar spænding, mens den forbliver funktionelt forbundet til det primære netværk.
Udvælgelsesprocessen bør starte med selve ansøgningen. Primær spænding, sekundær spænding, frekvens, fasekonfiguration, jordingsarrangement, nøjagtighed, belastning, viklingstal, isolering, installationsmiljø, beskyttelse og fysiske dimensioner bør alle defineres, før produktet færdiggøres.
Teknologivalg har også betydning. Elektromagnetiske systemer forbliver vidt anvendelige til mellemspændingsmåling og beskyttelse. Kapacitive designs kan give passende løsninger til visse applikationer med højere spænding, mens elektroniske sensorteknologier kan understøtte stadig mere digitale elektriske arkitekturer.
Miljømæssige og mekaniske forhold bør overvejes med samme omhu. Indendørs udstyr kan fungere i et kontrolleret koblingsanlæg, mens udendørsenheder skal kæmpe med vejr, forurening, temperaturvariationer og ultraviolet eksponering.
For producenter og projekthold er nøjagtig dokumentation lige så vigtig som selve hardwaren. Dimensionstegninger, viklingsdiagrammer, navnepladeoplysninger, terminalidentifikation, isoleringsdetaljer, testinformation og installationsinstruktioner gør det muligt at integrere transformeren korrekt i det endelige elektriske system.
I sidste ende en korrekt specificeretSpændings transformerer mere end en målekomponent. Det er en grænseflade mellem det primære strømnetværk og måle-, beskyttelses-, overvågnings- og kontrolsystemerne, der holder moderne elektrisk infrastruktur observerbar og håndterbar.
Har du brug for en spændingsmålingsløsning til dit strømsystem?
Kom vilunderstøtter applikationsspecifikke spændingsmålingsløsninger, der dækker indendørs og udendørs konfigurationer, viklingsarrangementer, isoleringssystemer, beskyttelseskrav og tilpassede tekniske specifikationer. For projektkrav og tekniske diskussioner,kontakt os.
