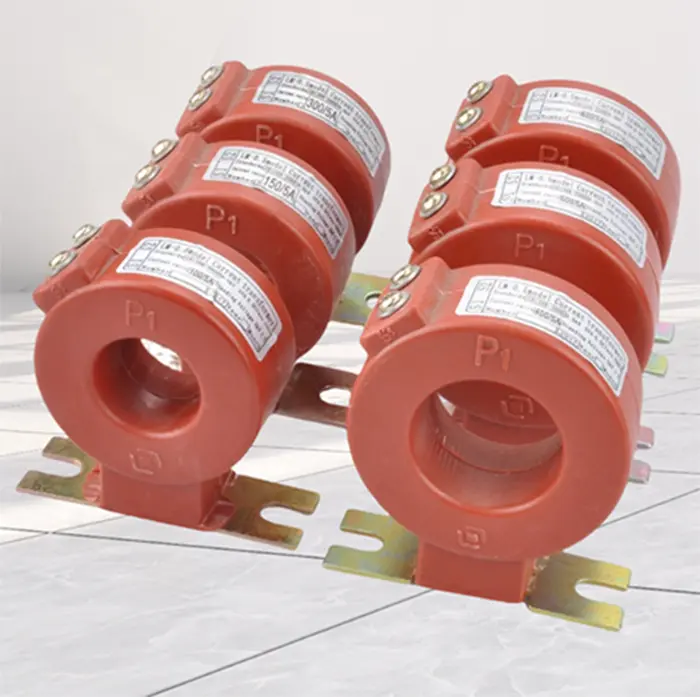

DeOppustelig skabsstrømtransformatorer en strømmålings- og beskyttelsesanordning designet til gasisolerede koblingsanlæg såsom C-GIS. Den måler primærstrøm og giver nøjagtige signaler til måling og relæbeskyttelse i kompakte koblingsskabe.Kom vil, en professionel leverandør, leverer kvalitets oppustelige kabinetstrømtransformere, der er på lager.
En oppustelig skabsstrømtransformator er installeret inde i gasisolerede koblingsskabe, hvor isoleringsmediet kan være svovlhexafluorid (SF₆) eller tør luft. Den konverterer høj primærstrøm til en standardiseret sekundær strøm, normalt 5A eller 1A, som sikkert kan bruges af målere, relæer og beskyttelsesanordninger.
Fordi transformatoren er designet til C-GIS-koblingskonstruktioner, er den typisk monteret omkring kabelindgangen eller -udgangslederen. Den kompakte størrelse gør det muligt at passe ind i forseglede koblingsrum, samtidig med at den opretholder en stabil isoleringsydelse.
Kom vil er en professionel fabrik, der producererOppustelig skabsstrømtransformatorudstyr fokuserer på strukturel pålidelighed og installationskompatibilitet.
1. Epoxyharpiksstøbestruktur
Jernkernen og sekundære viklinger er indkapslet med epoxyharpiks, der danner en forseglet og flammehæmmende krop.
2. Kompakt installationsdesign
Den lille størrelse og lette vægt tillader installation direkte på kabelkredsløb eller samleskinner inde i oppustelige skabe.
3. Forseglet primærleder
Den primære leder er normalt indesluttet i et hus af rustfrit stål eller isoleret for at opretholde isoleringsintegriteten.
4. Naturligt køledesign
Integreret isolering og varmeafledning gør det muligt for transformeren at fungere uden yderligere køleudstyr.
Nominel primærstrøm
Fælles intervaller omfatter 20A til 600A, afhængigt af distributionsnetværkets krav.
Nominel sekundær strøm
Standardudgange er 5A eller 1A til måle- og beskyttelsesudstyr.
Nøjagtighedsklasse
Typiske kombinationer inkluderer 0,5 / 10P, der understøtter både måle- og relæbeskyttelsesfunktioner.
Nominel frekvens
De fleste enheder fungerer ved 50Hz eller 60Hz.
Isoleringsniveau
Typiske isolationsniveauer er 12/42/75 kV, velegnet til mellemspændingskoblingsanlæg.
Miljøtilpasningsevne
Den oppustelige strømtransformator er designet til drift i lukkede koblingsanlæg, der kan opleve udfordrende forhold.
Temperaturområde
Typiske driftstemperaturer spænder fra -5°C til +45°C.
Forureningsmodstand
Forseglet isolering reducerer påvirkningen af støv, fugt og forurening.
Operation i høj højde
Mange designs understøtter installation i områder op til 3000 meter over havets overflade.
Gasisoleret kompatibilitet
Nogle nye designs bruger tør luft i stedet for SF₆ som isoleringsmedium for at reducere miljøpåvirkningen.
En pålidelig Kina-leverandør af strømtransformatorudstyr til oppustelige kabinetter leverer produkter, der bruges i flere energidistributionssektorer.
Almindelige applikationer omfatter:
Transitstrømsystemer til bybaner
Industrielle distributionsnetværk
Metallurgi og petrokemiske anlæg
Mellemspændingsstationer
Højtliggende elnetinfrastruktur
