Kom vil, en betroet Kina-baseret producent og leverandør af elektrisk udstyr, tilbyder høj kvalitetKombinerede instrumenttransformereder integrerer strømtransformator- og spændingstransformerfunktioner i en enkelt enhed. Disse transformere, som er tilgængelige på lager, engros og tilpasset, giver kompakte, sikre og omkostningseffektive løsninger til elektrisk energimåling og beskyttelse i distributionssystemer. De er meget udbredt i industrielle, minedrift og landlige elnetapplikationer.
Kombinerede instrumenttransformere er en slags elektrisk enhed, der kombinerer strøm- og spændingstransformatorfunktioner i et kabinet. Strømenheden er forbundet i serie med højstrømsledningen, mens spændingsenheden er forbundet parallelt med højspændingsledningen. Begge enheder deler en fælles kerne og isolering, hvilket muliggør samtidig optagelse af spændings- og strømsignaler, mens de isolerer højspændings primære kredsløb fra sekundære måleenheder. Dette design sikrer operatør- og udstyrssikkerhed, samtidig med at installationens kompleksitet reduceres.
Spændingsmåling
Spændingssektionen inducerer en proportional lavspænding i sekundærviklingen, når højspænding strømmer gennem primærkredsløbet. Denne lavspændingsudgang (typisk 100V) bruges derefter af voltmetre, energimålere eller beskyttelsesrelæer.
Strømmåling
Strømsektionen omdanner store primærstrømme til små, målbare sekundære strømme (normalt 5A eller 1A). Disse udgange leveres til strømtransformatormålere eller relæbeskyttelsesenheder, der opretholder nøjagtig overvågning og måling.
Isolation og sikkerhed

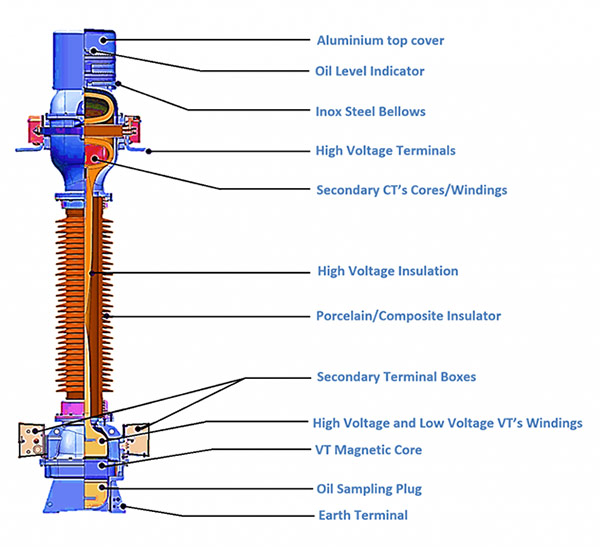

Inde i en kombineret transformer er strøm- og spændingsenheder indkapslet i en fælles isoleringsskal, ofte oliefyldt eller epoxystøbt. Den sekundære side skal være jordet, og kredsløb skal undgå åbne eller korte forhold for at sikre sikkerheden.

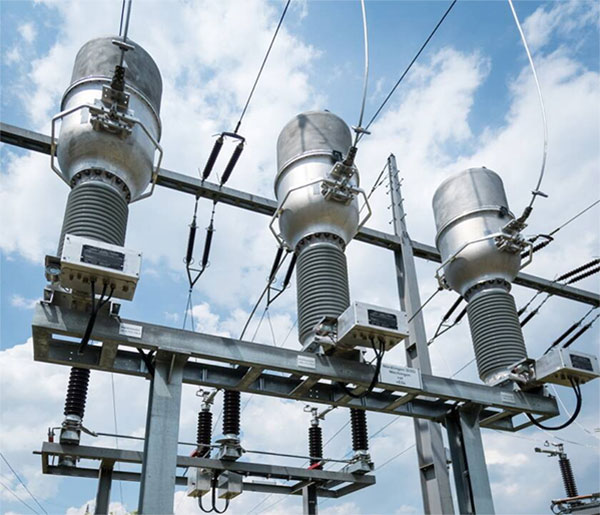

Kom vil fabrikkensKombinerede instrumenttransformereer velegnede til:
Højspændings målebokse
Søjlemonterede transformere
Fordelingsskabe
De er særligt nyttige i trefasede målescenarier, såsom V/V (to spændingstransformatorer) eller Y/Y (tre spændingstransformatorer) konfigurationer til balancerede eller ubalancerede belastninger.
1. Kompakt design og nem installation – Integrering af strøm- og spændingstransformere i én enhed reducerer fodaftrykket og forenkler opsætningen.
2. Omkostningseffektivitet – Køb af en kombineret enhed reducerer separate transformatoromkostninger, fremstillingskompleksitet og installationstid.
3. Elektrisk isolation og pålidelighed – Fuldstændig adskillelse af højspændings primære og lavspændings sekundære kredsløb sikrer operatør- og udstyrssikkerhed.
4. Integreret måling og beskyttelse – Giver standardudgange til energimålere og relæbeskyttelsesanordninger samtidigt.
5. Miljøtilpasningsevne – Olie-nedsænkede eller gasisolerede design tillader langtidsdrift udendørs eller under barske forhold.
Kombinationstransformer – Kombinerer strøm- og spændingstransformere til én enhed til kompakt installation og synkroniseret måling. Velegnet til pladsbegrænsede eller omkostningsfølsomme projekter.
Split Transformer – Adskiller strøm- og spændingstransformatorer for fleksibel placering og optimeret nøjagtighed. Tillader tilpasset valg til forskellige spændings- og strømniveauer.
Kom vil, som en Kina-baseret fabrik og leverandør, leverer kvalitet, lav pris og tilpassetkombinerede instrument transformereder er på lager til hurtig levering. Vores Current Transformer-systemer er fremstillet under strenge kvalitetsstandarder for at opfylde industri- og forsyningskrav, hvilket sikrer nøjagtige målinger, driftssikkerhed og pålidelig langtidsbrug.
