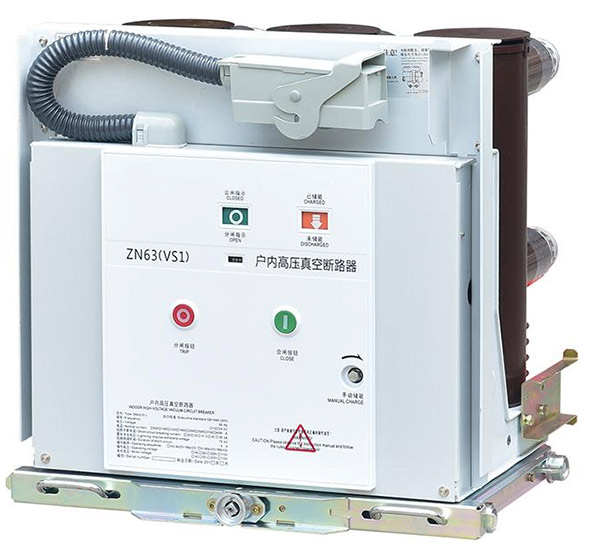

Vakuum afbryderteknologi er blevet en vigtig switch-løsning til mellemspændingsstrømdistribution, fordi den kombinerer vakuumbueafbrydelse med en kompakt mekanisk struktur og kontrolleret elektrisk drift. Når kontakter adskilles inde i en forseglet vakuumafbryder, afbrydes lysbuen gennem en proces, der er fundamentalt forskellig fra luft-, olie- eller gaskredsløbsafbrydelse. Denne arkitektur kan understøtte hurtig fejlafhjælpning, reduceret rutinemæssig service af det afbrydelseskammer, kompakt koblingsanlægskonstruktion og gentagen kobling under definerede driftsforhold. En afbryders ydeevne kan dog ikke evalueres alene af dets afbrydelsesmedium. Nominel spænding, mærkestrøm, kortslutningsevne, isolationsniveau, kontaktsystem, betjeningsmekanisme, beskyttelsesrelæ, styrespænding, installationsmiljø, mekanisk udholdenhed og gældende testkrav bidrager alle til det endelige system. Forståelse af disse relationer er afgørende for ingeniører, producenter af koblingsudstyr, forsyningsselskaber, industrianlæg, vedvarende energiprojekter og andre mellemspændingsbrugere.
Indholdsfortegnelse
Klik på et emne for at springe direkte til afsnittet.
- 1. Hvorfor har mellemspændingsskift brug for specialbeskyttelse?
- 2. Hvordan virker vakuumbueafbrydelse?
- 3. Hvad er hovedkomponenterne i afbryderen?
- 4. Hvordan påvirker nominel spænding og strøm valget?
- 5. Hvorfor er kortslutningsevne og afbrydelseshastighed vigtige?
- 6. Hvordan påvirker driftsmekanismen ydeevnen?
- 7. Hvad er forskellen mellem indendørs og udendørs designs?
- 8. Hvordan kan vakuumafbrydere sammenlignes med andre afbrydelsesteknologier?
- 9. Hvordan fungerer afbryderen med beskyttelsesrelæer og sensorer?
- 10. Hvilke applikationer bruger denne switching-teknologi?
- 11. Hvilke almindelige valg- og installationsfejl bør undgås?
- 12. Hvordan skal testning og standarder evalueres?
- 13. Hvad skal en professionel teknisk specifikation indeholde?
- 14. Ofte stillede spørgsmål
Hvorfor har mellemspændingsskift brug for specialbeskyttelse?
Elektriske mellemspændingssystemer fungerer ved spændingsniveauer, der kræver nøje koordineret koblings- og beskyttelsesudstyr. Koblingsenheden skal ikke kun føre normal belastningsstrøm, men også reagere korrekt, når netværket oplever en fejl.
Elektriske distributionsnetværk forbinder rutinemæssigt transformere, motorer, generatorer, industrielle feedere, forsyningsledninger, vedvarende energikilder og andre belastninger. Under normale forhold løber strømmen kontinuerligt gennem ledere og koblingsudstyr. Under en kortslutning kan strømmen dog stige dramatisk og generere betydelig termisk og elektrodynamisk stress.
En afbryder giver en kontrolleret metode til at afbryde denne strøm. Dens drift skal koordineres med beskyttelsesrelæer, strømtransformatorer, spændingstransformatorer, styrekredsløb og den overordnede beskyttelsesfilosofi for det elektriske netværk.
Afbrydelsesmediet er særligt vigtigt. Historisk har afbrydere brugt flere metoder til at styre den lysbue, der dannes, når kontakter adskilles. Luft, olie og forskellige gasser er alle blevet brugt i forskellige generationer af udstyr. Vakuumteknologi giver en anden tilgang, hvor den primære lysbueafbrydelsesproces finder sted inde i en forseglet vakuumafbryder.
Afbryderen kan tilslutte eller afbryde et defineret elektrisk kredsløb under dets nominelle driftsforhold.
Når beskyttelsessystemet registrerer en fejl, kan afbryderen åbne og afbryde strøm inden for dens specificerede afbrydelsesevne.
Når den er integreret i en passende koblingsanlægsarkitektur, kan afbryderen deltage i definerede isolations- og vedligeholdelsesprocedurer.
Afbryderdrift arbejder med føler- og beskyttelsesanordninger for at isolere fejl, mens den tilsigtede distributionsstruktur bevares.
Afbryderens funktion bør derfor overvejes på systemniveau. En høj afbrydelsesvurdering kan ikke kompensere for en forkert beskyttelsesindstilling. En veldesignet afbryder kan ikke kompensere for utilstrækkelig kabelafslutning. En sofistikeret controller kan ikke korrigere en mekanisk mekanisme, der ikke er blevet vedligeholdt korrekt.
God koblingsteknik forbinder disse elementer. Afbryderen, samleskinnen, føderen, beskyttelsesrelæet, instrumenttransformatorerne, styreeffekten, aflåsningerne og kabinettet skal alle specificeres omkring det samme elektriske system.
Hvorfor fejlafbrydelse er forskellig fra almindelig kobling
Åbning af et kredsløb under normale belastningsforhold og fjernelse af kortslutning er ikke tilsvarende operationer. Under en fejl kan strømmen være meget større, og den elektriske energi, der er forbundet med fejlen, er betydelig.
Afbryderen skal derfor være i stand til at afbryde strømmen ved de spændings- og systemforhold, som den er designet til. Afbrydelsesprocessen skal også ske hurtigt nok til at beskytte det tilsluttede udstyr og opretholde den tilsigtede beskyttelseskoordinering.
Dette gør afbrydelsesteknologi til en grundlæggende ingeniørbeslutning snarere end en kosmetisk produktfunktion.
Hvordan virker vakuumbueafbrydelse?
Den definerende egenskab ved vakuumafbrydelse er brugen af en forseglet vakuumafbryder som lysbueslukningskammer. Afbryderen indeholder faste og bevægelige elektriske kontakter indesluttet i et kontrolleret vakuummiljø.
Når kontakterne er lukkede, løber der strøm gennem kontaktfladerne. Når betjeningsmekanismen beordrer afbryderen til at åbne, adskilles den bevægelige kontakt fra den faste kontakt. Når kontaktfladerne adskilles, kan der dannes en elektrisk lysbue mellem dem.
I modsætning til en lysbue i luft, giver vakuumafbryderen ikke et væsentligt gasformigt medium til at opretholde en konventionel ioniseret vej. Afbrydelsesprocessen styres derfor i vid udstrækning af metaldamp, der genereres fra kontaktmaterialet under separationshændelsen.
Kontaktadskillelse
Åbningsbevægelsen skal styres præcist. Kontakthastighed, kontaktvandring, kontakttryk og det mekaniske forhold mellem den bevægelige kontakt og betjeningsmekanismen har alle indflydelse på ydeevnen.
Kontakterne har brug for nok bevægelse til at etablere den nødvendige dielektriske afstand efter strømafbrydelse. Den mekaniske mekanisme skal derfor sørge for ensartet vandring over gentagne operationer.
Metaldampadfærd
Under lysbuedannelse kan materiale fra kontakterne danne metaldamp. Denne damp tilvejebringer det midlertidige ledende medium, der understøtter lysbuen. Når strømmen nærmer sig sin naturlige strøm nul i et vekselstrømkredsløb, kan lysbuen slukke, og metaldampen kondenserer hurtigt.
Afbryderen skal derefter genvinde tilstrækkelig dielektrisk styrke mellem de adskilte kontakter til at modstå den elektriske genvindingsspænding.
Kontaktmateriale
Kontaktmateriale er en væsentlig del af vakuumafbryderdesign. Det skal understøtte strømføring, lysbueafbrydelse, modstand mod erosion og dielektrisk genvinding.
Forskellige afbryderdesigns bruger specifikke kontaktlegeringer og geometrier til at kontrollere strømfordeling og magnetiske effekter under afbrydelse.
Afskærmning
Metaldampe, der dannes under afbrydelsen, kan aflejre sig på omgivende overflader. Afskærmningsstrukturer inde i afbryderen hjælper med at kontrollere, hvor dette materiale bevæger sig, og hjælper med at opretholde den nødvendige elektriske feltfordeling.
| Afbrydelsesstadie | Hvad sker der | Designkrav |
|---|---|---|
| Lukkede kontakter | Strøm løber gennem kontaktsystemet | Lav kontaktmodstand og pålideligt kontakttryk |
| Kontaktåbning | Kontakter begynder at adskilles, og der kan dannes en bue | Kontrolleret åbningshastighed og kontaktgeometri |
| Bueperiode | Metaldamp understøtter elektrisk ledning | Kontrolleret lysbueadfærd og kontakterosion |
| Nuværende nul | Vekselstrøm når et naturligt nulpunkt | Hurtig dielektrisk genvinding |
| Efter afbrydelse | Adskilte kontakter modstår genvindingsspænding | Stabil isolering mellem kontakter |
Hvorfor den forseglede afbryder betyder noget
Vakuumafbryderen er en forseglet komponent. Dets interne miljø etableres under fremstillingen og vedligeholdes i hele dets tilsigtede levetid.
Dette adskiller sig fra systemer, der er afhængige af en stor mængde væske eller gas som det primære afbrydelsesmedium. Vakuumafbryderen kan pakkes ind i en forholdsvis kompakt enhed og integreres i koblingsanlæg på flere måder.
En forseglet afbryder betyder dog ikke, at hele afbryderen er vedligeholdelsesfri. Betjeningsmekanismen, ekstern isolering, terminaler, styrekredsløb, lejer, koblinger og koblingsudstyr kræver stadig passende inspektion og vedligeholdelse.
Vakuumafbrydelse skal derfor forstås som en del af breaker-arkitekturen. Dens effektivitet afhænger af kontaktdesign, afbryderkonstruktion, mekanisk bevægelse, isoleringsgenvinding og koordinering med beskyttelsessystemet.
Hvad er hovedkomponenterne i afbryderen?
En moderne mellemspændingsafbryder indeholder flere funktionelle samlinger. Hver af dem bidrager til enten den aktuelle vej, afbrydelsesproces, mekanisk drift, isoleringssystem, kontrolgrænseflade eller installationsstruktur.
Vakuumafbryder
Vakuumafbryderen indeholder den faste kontakt, bevægende kontakt, kontaktstang, indvendige afskærmningselementer og forseglet kabinet. Det er den del, der er ansvarlig for at afbryde strømmen i vakuummiljøet.
Dens dimensionelle nøjagtighed og indvendige konstruktion er kritisk, fordi kontaktgabet, justering, kontakttryk og dielektrisk geometri skal forblive inden for de tilsigtede designgrænser.
Betjeningsmekanisme
Betjeningsmekanismen konverterer lagret eller tilført mekanisk energi til kontaktbevægelse. Fjederbetjente mekanismer er meget udbredt i mellemspændingsapplikationer, mens elektromagnetiske styresystemer er tilgængelige i visse designs.
Mekanismen skal åbne og lukke afbryderen med konsekvent timing og bevægelse. Den skal også opretholde den nødvendige kontaktkraft i lukket position.
Isolerende understøtninger
Isolering understøtter fysisk adskilte spændingsførende komponenter fra det jordede kabinet og omgivende strukturer. De hjælper også med at opretholde de nødvendige afstande og mekanisk stabilitet.
Terminaler og strømvej
Primære terminaler forbinder afbryderen til det opstrøms og nedstrøms elektriske netværk. Deres design bestemmer, hvordan afbryderen interagerer med samleskinner, kabelforbindelser eller andre koblingskomponenter.
Position og indikationssystem
I mange koblingsanlæg viser mekaniske indikatorer, om afbryderen er åben, lukket eller i en anden defineret position. Dette kan især være vigtigt for udtageligt udstyr.
Styre- og hjælpekredsløb
Hjælpekontakter, udløsespoler, lukkespoler, motordrev, positionskontakter og andre kredsløb gør det muligt for afbryderen at kommunikere med beskyttelses- og kontroludstyr.
| Komponent | Hovedfunktion | Nøgletekniske overvejelser |
|---|---|---|
| Vakuumafbryder | Bue afbrydelse | Kontaktdesign, vakuumintegritet, dielektrisk genvinding |
| Betjeningsmekanisme | Kontakt åbning og lukning | Hurtighed, rejse, kraft, konsistens, udholdenhed |
| Isoleringsstøtter | Elektrisk adskillelse og strukturel støtte | Dielektrisk ydeevne og mekanisk styrke |
| Primære terminaler | Tilslut afbryderen til strømkredsløbet | Strømkapacitet, forbindelsesgeometri, temperaturstigning |
| Hjælpekontakter | Status og kontrolfeedback | Kontaktpålidelighed og kredsløbskompatibilitet |
| Trip og luk kredsløb | Elektrisk aktivering | Styrespænding, timing, beskyttelseskoordinering |
Mekanisk synkronisering
Trefaseafbrydere har brug for, at kontakterne fungerer på en koordineret måde. Mekanismen overfører bevægelse til de enkelte poler, så faserne åbner og lukker inden for det nødvendige tidsforhold.
Overdreven tidsvariation kan påvirke koblingsydelsen, så mekanismejustering og inspektion er vigtige dele af kvalitetskontrol og vedligeholdelse.
Hvorfor komponentintegration betyder noget
En afbryder af høj kvalitet kan ikke kompensere for dårlig mekanismejustering. Stærk isolering kan ikke kompensere for en forkert designet klemmeforbindelse. Et nøjagtigt relæ kan ikke kompensere for utilstrækkelige styreledninger.
Pålidelig afbryderydelse afhænger derfor af samspillet mellem alle disse komponenter.
Hvordan påvirker nominel spænding og strøm valget?
Nominel spænding og strøm etablerer den grundlæggende elektriske driftsramme for en afbryder. De er blandt de første specifikationer, ingeniører undersøger, men de er kun en del af en komplet teknisk evaluering.
Nominel spænding
Den nominelle spænding skal svare til det elektriske system, hvori afbryderen skal fungere. Isoleringssystemet skal også være designet til de relevante effekt-frekvens- og transiente spændingsspændinger.
Mellemspændingsafbrydere kan fremstilles til forskellige spændingsklasser. Produktfamilier kan omfatte udstyr omkring 10 kV, 12 kV, 24 kV, 36 kV eller andre definerede klassifikationer afhængigt af design og marked.
Det faktiske valg bør følge systemets nominelle spænding og gældende standard i stedet for blot at vælge den næste tilgængelige rating.
Nominel strøm
Mærkestrøm repræsenterer den kontinuerlige strøm, som afbryderen kan bære under definerede forhold. Termisk ydeevne er derfor central i specifikationen.
Kontakter, klemmer, ledere, fleksible forbindelser, skinnegrænseflader og kabinetventilation bidrager alle til varmeudvikling og -afledning.
Frekvens
Strømfrekvensen påvirker den elektriske opførsel af afbrydelsessystemet og det tilhørende beskyttelses- og måleudstyr. Produkter kan specificeres til 50 Hz, 60 Hz eller en anden defineret driftsfrekvens.
Isoleringsniveau
Isolationskoordinering omfatter mere end den nominelle driftsspænding. Udstyr skal muligvis modstå strøm-frekvens modstå spænding og impulsforhold defineret af de gældende designkrav.
| Parameter | Hvad det definerer | Hvorfor det betyder noget |
|---|---|---|
| Nominel spænding | Elektrisk system spændingsklasse | Bestemmer isolerings- og koblingskrav |
| Nominel strøm | Kontinuerlig strømkapacitet | Bestemmer varme- og lederkrav |
| Nominel frekvens | Strømsystemets driftsfrekvens | Sikrer kompatibilitet med det elektriske netværk |
| Isoleringsniveau | Dielektrisk modstå krav | Understøtter isoleringskoordination |
| Kortslutningsvurdering | Fejlstrømsafbrydelse og modstå evne | Beskytter udstyret ved netværksfejl |
Overvejelser om temperaturstigning
Kontinuerlig strøm producerer varme ved elektriske kontakter og ledere. Temperaturstigningsevnen skal derfor evalueres sammen med kabinetarrangementet.
En afbryder installeret inde i et kompakt metalkabinet kan opleve forskellige termiske forhold fra den samme afbryder installeret i et større ventileret arrangement. Omgivelsestemperatur og installationshøjde kan også påvirke den termiske ydeevne.
Systemspændingen er kun udgangspunktet
To afbrydere kan dele en lignende spændingsmærkning, men adskiller sig i strømstyrke, kortslutningsevne, betjeningsmekanisme, isoleringskonfiguration, terminalarrangement og mekanisk udholdenhed.
En faglig specifikation bør derfor undgå at reducere udvalget til et enkelt tal.
Hvorfor er kortslutningsevne og afbrydelseshastighed vigtige?
Kortslutningsydelse er en af de vigtigste specifikationer i valg af mellemspændingsafbryder. En fejl kan generere meget store strømme og høje elektromekaniske kræfter inden for en kort periode.
Kortslutningsstrøm
Den tilgængelige fejlstrøm bestemmes af det elektriske netværk, inklusive generatorer, transformere, ledere og systemimpedans. En koblingstekniker afgør normalt dette gennem en kortslutningsundersøgelse.
Afbryderen skal have en afbrydelsesevne, der passer til de beregnede fejltilstande.
Brydestrøm
Afbryderen skal være i stand til at afbryde den specificerede kortslutningsstrøm ved den nominelle systemspænding. Afbrydelsesprocessen skal opretholde dielektrisk genvinding, efter at strømmen er blevet slukket.
Tåler kort tid
Koblingsaggregater kan også blive udsat for fejlstrømme, mens beskyttelsessystemet rydder hændelsen. Den mekaniske og termiske struktur skal modstå den definerede strøm i den gældende varighed.
Peak modstå
Spidsværdien af en fejlstrøm frembringer elektrodynamiske kræfter på ledere og strukturelle komponenter. Mekanisk design skal tage højde for disse belastninger.
Timing af afbrydelser
Den samlede fejlrydningssekvens involverer flere trin: fejldetektion, relæbeslutning, udløsningssignaltransmission, bevægelse af betjeningsmekanismen, kontaktadskillelse, lysbueafbrydelse og netværksgendannelse.
Afbryderen virker ikke uafhængigt. Den komplette rydningstid afhænger af relæet, styrekredsløbet, udløserspole, mekanisk mekanisme, kontaktbevægelse og elektrisk system.
Beskyttelsesrelæet skal identificere fejlen og afgive turkommando inden for dens beregnede driftstid.
Den elektriske vej mellem relæet og afbryderen skal overføre udløsningskommandoen korrekt.
Det mekaniske system skal omsætte den elektriske kommando til gentagelig kontaktbevægelse.
Afbryderen skal fjerne strømmen og genvinde den nødvendige dielektriske styrke.
Hvorfor er det vigtigt at afbryde medium
Afbrydelsesmediet bestemmer, hvordan lysbuen opfører sig under kontaktadskillelse. Vakuumteknologi giver et kontrolleret forseglet miljø og bruger kontaktgeometri og materialeadfærd for at opnå afbrydelse.
Dette kan tillade kompakte afbryderdimensioner og et relativt simpelt afbrydelseskammer sammenlignet med nogle ældre afbrydelsesteknologier.
Den endelige afbrydervurdering afhænger dog stadig af det komplette design. Vakuumteknologi betyder ikke, at enhver vakuumafbryder kan afbryde enhver vilkårlig fejlstrøm.
Den korrekte tekniske tilgang er derfor at begynde med det beregnede systemfejlniveau og derefter verificere afbryderens nominelle afbrydelses- og modståevne under den gældende standard.
Hvordan påvirker driftsmekanismen ydeevnen?
Betjeningsmekanismen bestemmer, hvor hurtigt og konsekvent afbryderkontakterne bevæger sig. Fordi afbrydelse opstår under en præcis sekvens af mekaniske hændelser, er mekanismedesign centralt for ydeevnen.
Fjederbetjeningsmekanismer
Fjedermekanismer lagrer mekanisk energi før en lukke- eller åbningsoperation. Elektriske kontrolkommandoer frigiver den lagrede energi for at flytte afbryderkontakterne.
Denne arkitektur er meget udbredt i mellemspændingskoblinger, fordi mekanismen kan give kontrolleret kontaktbevægelse uden at kræve en kontinuerlig elektrisk forsyning under hele det mekaniske slag.
Elektromagnetiske mekanismer
Nogle afbryderdesigns bruger elektromagnetiske operativsystemer til at generere kontaktbevægelser. Disse mekanismer kan give forskellige operationelle karakteristika og kan vælges i henhold til den specifikke afbryderarkitektur og kontrolkrav.
Lukke operation
Under lukning skal mekanismen bringe kontakterne sammen med den passende hastighed og endelige kontaktkraft. Stabil lukkeadfærd hjælper med at reducere mekanisk påvirkning og sikrer korrekt strømledning.
Åbningsoperation
Åbningsslaget skal være hurtigt nok og konsistent nok til at understøtte den tilsigtede afbrydelsesproces. Kontaktadskillelsesafstand og -hastighed er vigtige, fordi afbryderen skal etablere den korrekte dielektriske tilstand efter strømafbrydelse.
Energilagring
Mekanismer omfatter almindeligvis en energilagringsindikator eller motordrevet opladningssystem. Styresystemet kan afgøre, om mekanismen har tilstrækkelig energi til den næste operation.
Mekanisk udholdenhed
Gentagne operationer skaber slid på fjedre, aksler, lejer, koblinger, låse og hjælpekontakter. Mekanisk udholdenhedstest hjælper med at fastslå, om mekanismen kan fuldføre det specificerede antal operationer uden uacceptabel forringelse.
| Mekanisme område | Påkrævet adfærd | Mulig fejlbekymring |
|---|---|---|
| Energilagring | Pålidelig klargøring til drift | Ufuldstændig opladning eller motorproblemer |
| Åbner drevet | Konsekvent hurtig kontaktadskillelse | Langsom bevægelse, slid, mekanisk forhindring |
| Lukkedrev | Kontrolleret kontaktinddragelse | Overdreven påvirkning eller ufuldstændig lukning |
| Låsning | Sikker kontaktposition | Forkert låsejustering eller slid |
| Hjælpekontakter | Nøjagtig positionsfeedback | Forkert indikation eller kontaktforringelse |
Mekanisk timing har betydning
For en trefaset afbryder skal driften af de tre poler forblive inden for det specificerede tidsforhold. Overdreven pol-til-pol variation kan påvirke koblingsadfærd og bør kontrolleres under fremstilling og vedligeholdelse.
Vedligeholdelse af mekanismen
Den forseglede afbryder kan kræve begrænset service i dens tilsigtede levetid, men mekanismen er ekstern og mekanisk. Inspektion af ledforbindelser, smøring, hvor det er specificeret, fastgørelsesanordninger, fjedre, lejer og hjælpekontakter er fortsat vigtigt.
En vedligeholdelsesplan skal følge producentens tekniske anvisninger og den faktiske omskiftningspligt for installationen.
Hvad er forskellen mellem indendørs og udendørs designs?
Indendørs og udendørs afbrydere kan bruge det samme grundlæggende afbrydelsesprincip, mens de har meget forskellige mekaniske og miljømæssige krav.
Indendørs afbrydere
Indendørs afbrydere er typisk installeret i koblingsskabe eller elektriske rum. Deres omgivende miljø kan være mere kontrolleret, hvilket tillader kompakte isolerings- og kabinetarrangementer.
Indendørs design optræder ofte som udtrækkelige enheder eller faste installationer inden for metalbeklædt koblingsudstyr. Det nøjagtige arrangement afhænger af panelets arkitektur.
Udendørs afbrydere
Udendørs udstyr skal tåle regn, fugt, temperaturændringer, sollys, forurening, støv, vind og andre miljøbelastninger.
Udendørs produkter kræver derfor passende lukket tætning, udvendig isolering, materialevalg, overfladebeskyttelse og vejrbestandige mekanismer.
Komposit isolering
Udendørs afbrydere kan bruge kompositisoleringsmaterialer såsom silikonegummi eller epoxybaserede komponenter afhængigt af produktarkitekturen. Disse materialer kan understøtte isoleringsydelsen under skiftende miljøforhold, når de er designet korrekt.
stangmonterede installationer
Nogle udendørs distributionsafbrydere er designet til stangmontering. Denne konfiguration kan forenkle integrationen i overheaddistributionsnetværk og tillade omskifterenheden at optage et relativt lille fodaftryk.
Transformatorinstallationer
Understationsafbrydere kan installeres på strukturer eller i udendørs koblingsanlæg. Deres forbindelse til samleskinner, strømtransformatorer, spændingstransformatorer, overspændingsafledere og jordingssystemer skal koordineres.
| Installationstype | Typisk miljø | Hoveddesignfokus |
|---|---|---|
| Indendørs koblingsudstyr | El-rum og lukkede skabe | Kompakthed, rumintegration, serviceadgang |
| Udendørs distribution | Friluftsnetværk | Vejrbestandighed og isoleringsevne |
| stangmonteret | Overhead distributionssystemer | Vægt, monteringsstruktur, fjernbetjening |
| Udendørs transformerstation | Forsynings- og industritransformatorstationer | Miljøudholdenhed, samleskinneintegration, isoleringskoordinering |
Miljømæssige faktorer
Temperatur, højde, forurening, fugtighed, salteksponering og ultraviolet stråling kan alle påvirke udstyrsvalget.
For eksempel kan stor højde påvirke den dielektriske ydeevne af luftisolering, mens alvorlig forurening kan påvirke udvendige isoleringsoverflader. Kystmiljøer kan øge korrosionseksponeringen, især omkring metalstrukturer og forbindelser.
Indendørs betyder ikke vedligeholdelsesfri
Indendørs udstyr er beskyttet mod direkte vejr, men støv, kondens, temperaturcyklus og mekanisk slid kan stadig påvirke mekanismen og de elektriske forbindelser.
Miljøbeskyttelse bør derfor vurderes realistisk frem for at antage, at indendørs udstyr fungerer under ideelle forhold.
Hvordan kan vakuumafbrydere sammenlignes med andre afbrydelsesteknologier?
At forstå forskellene mellem afbrydelsesteknologier hjælper ingeniører med at træffe en informeret teknisk beslutning. Hver teknologi har sine egne elektriske, mekaniske, miljømæssige og vedligeholdelsesmæssige egenskaber.
Luftafbrydelse
Luftkredsløbsafbrydelse bruger luft som lysbuemedium. Historisk har luftsystemer været brugt på tværs af mange spændingsklasser. Deres design kan involvere bueslider, magnetisk udblæsning eller andre metoder til at styre lysbuen.
Ved mellemspænding kan kompakt vakuumafbrydelse tilbyde en anden fysisk arkitektur ved at placere afbrydelsesprocessen inde i et forseglet kammer.
Olieafbrydelse
Olieafbrydere bruger isoleringsolie både som isoleringsmedium og som en del af lysbueslukningsprocessen. Ældre installationer kan stadig indeholde sådant udstyr, men moderne mellemspændingsinstallationer anvender ofte alternative teknologier.
Oliesystemer kræver opmærksomhed på olietilstand, indeslutning, lækage, forurening og relaterede vedligeholdelsesproblemer.
SF6 afbrydelse
SF6-gas har historisk været brugt i gasisoleret og gaskredsløbsbrydende udstyr på grund af dets elektriske isolering og lysbueslukkende egenskaber. Imidlertid har miljøhensyn tilskyndet til udvikling og indførelse af alternative teknologier i passende applikationer.
Vakuumafbrydelse
Vakuumafbrydelse bruger et forseglet vakuumkammer. Dets kompakte afbryderelement og mangel på isoleringsolie inde i afbryderen er vigtige egenskaber ved teknologien.
| Teknologi | Bue medium | Typisk betragtning |
|---|---|---|
| Luft | Luft | Lysbuekontrolstruktur og fysiske isoleringskrav |
| Olie | Isolerende olie | Olietilstand, indeslutning, vedligeholdelse |
| SF6 gas | SF6 | Gastætning, håndtering, miljøhensyn |
| Vakuum | Vakuum med metaldampbueadfærd | Afbryderdesign, kontaktmateriale, mekanismeydelse |
Hvorfor vakuumteknologi er meget udbredt i mellemspænding
Vakuumafbrydelse kan give en kompakt afbryder, hurtig lysbueudslukning og et forseglet afbrydelsesmiljø. Disse egenskaber passer godt til indendørs mellemspændingsanlæg og mange udendørs distributionsapplikationer.
Teknologien er også kompatibel med moderne afbrydermekanismer og digitale beskyttelsessystemer.
Teknologivalg bør forblive applikationsspecifikt
Det er ikke teknisk forsvarligt at erklære ét afbrydelsesmedium for universelt overlegent. Den korrekte tilgang er at sammenligne kravene til det elektriske netværk, tilgængelig installationsplads, miljøforhold, driftspligt, beskyttelsesarkitektur, gældende standarder og vedligeholdelsesstrategi.
Den passende teknologi er den, der opfylder det komplette sæt af krav.
Hvordan fungerer afbryderen med beskyttelsesrelæer og sensorer?
En afbryder fungerer sjældent alene. Dens udløsnings- og lukkehandlinger er normalt koordineret med et beskyttelsessystem, der måler elektriske forhold og bestemmer, hvornår omkoblingshandling er påkrævet.
Strømtransformatorer
Strømtransformatorer giver skaleret strøminformation til beskyttelsesrelæer og målere. Deres forhold og nøjagtighedsegenskaber skal matche beskyttelsesskemaet.
Strømtransformatoren og afbryderen indgår i den samme fejlafhjælpningskæde. Hvis CT-konfigurationen eller ledningsføringen er forkert, modtager relæet muligvis ikke det forventede signal.
Spændingstransformatorer
Spændingstransformatorer kan give spændingsinformation til beskyttelse, måling, synkronisering og kontrol. Afhængigt af beskyttelsesfunktionen kan relæet bruge spænding sammen med strøm til at bestemme netværkets elektriske tilstand.
Beskyttelsesrelæer
Beskyttelsesrelæer evaluerer løbende elektriske målinger. Afhængigt af applikationen kan funktioner omfatte overstrøm, jordfejl, underspænding, overspænding, retningsbeskyttelse, motorbeskyttelse, transformerbeskyttelse eller andre specialiserede funktioner.
Trip kredsløb
Når relæet bestemmer, at afbryderen skal åbne, sender det en udløsningskommando gennem styrekredsløbet. Udløsespolen aktiverer mekanismen, som derefter adskiller kontakterne.
Lukkekontrol
Lukning er også kontrolleret. Systemet kan omfatte lokale og fjernbetjente lukkekontroller, elektriske låse, synkroniseringsfunktioner og tilladelige signaler.
| Systemelement | Fungere | Forholdet til Breakeren |
|---|---|---|
| Strømtransformer | Måler strøm | Giver beskyttelse og måleinput |
| Spændings transformer | Måler spænding | Giver spændingsoplysninger til beskyttelse og kontrol |
| Beskyttelsesrelæ | Evaluerer elektriske forhold | Udsteder trip- eller eftergivende kommandoer |
| Tripspole | Konverterer elektrisk kommando til mekanisk handling | Starter afbryderåbning |
| Kontrolsystem | Overvåger skift og status | Styrer lokal, fjernbetjening og låst drift |
Sammenlåsende
Sammenlåsning er en vigtig sikkerhedsfunktion. Mekaniske eller elektriske låse kan forhindre udvalgte handlinger, når udstyret er i en uhensigtsmæssig tilstand.
For eksempel kan en udtrækkelig afbryder muligvis ikke have tilladelse til at bevæge sig mellem positioner, mens den er lukket. En jordingskontakt kan forhindres i at fungere, mens det primære kredsløb er strømførende, afhængigt af systemarkitekturen.
Fjernovervågning
Moderne elektriske installationer bruger i stigende grad digital kommunikation til at overvåge afbryderposition, tripstatus, mekanismetilstand og andre parametre.
Fjerninformation kan forbedre driftsbevidstheden, men digital overvågning erstatter ikke korrekte lokale sikkerhedsprocedurer. Vedligeholdelsesteams har stadig brug for defineret isolation, verifikation, jordforbindelse og arbejdspraksis.
Hvilke applikationer bruger denne switching-teknologi?
Vakuumafbrydelsesteknologi bruges på tværs af mange mellemspændingsapplikationer, fordi dens kompakte form og forseglede afbryder passer til en bred vifte af distributionsarkitekturer.
Anvendes til feeder-kobling, transformerforbindelser, bussektioner og distributionsbeskyttelse inden for forsyningsnetværk.
Anvendes til mellemspændingsfødere, der betjener motorer, transformere, procesudstyr og interne distributionssystemer.
Understøtter opsamlingssystemer, transformerforbindelser, feederbeskyttelse og kontrolleret kobling inden for sol- og vindinstallationer.
Kan anvendes til mellemspændingsdistributionsnet, hvor udstyr skal fungere i krævende industrielle miljøer.
Anvendes i store bygninger og campusser, der modtager mellemspændingselektriske forsyninger og distribuerer strøm gennem transformere og feedere.
Kan understøtte elektrisk distribution til jernbaner, transit, lufthavne og anden infrastruktur, der kræver kontrolleret mellemspændingskobling.
Brugsfordeling
Forsyningsnetværk bruger mellemspændingsafbrydere til at styre feedere og sektionsopdele distributionskredsløb. En afbryder kan isolere en fejlbehæftet feeder, mens den tillader andre dele af netværket at forblive strømførende, når netværkstopologien og beskyttelseskoordineringen tillader det.
Udendørs stangmonterede konfigurationer kan være nyttige i overliggende distributionssystemer, mens indendørs koblingsafbrydere ofte integreres i transformerstationer og kompakte distributionsenheder.
Industriel distribution
Industrielle anlæg kan have flere mellemspændingsmotorer, transformere, proceslinjer og store elektriske belastninger. Selektiv beskyttelse er særlig vigtig, fordi unødvendig udløsning af en større distributionssektion kan påvirke flere nedstrømskredsløb.
Afbryderen skal derfor arbejde med en beskyttelsesordning, der afspejler anlæggets elektriske arkitektur.
Transformer beskyttelse
Mellemspændingsafbrydere kan bruges på den primære eller sekundære side af transformere afhængigt af netværksdesignet. Beskyttelsessystemet kan inkorporere overstrøm, jordfejl, temperatur og andre transformerspecifikke funktioner.
Motoromskiftning
Store motorer kan kræve mellemspændingskobling og beskyttelse. Motorapplikationer giver deres egne udfordringer, fordi startstrømmene kan være væsentligt højere end normal driftsstrøm.
Afbryder og beskyttelsesrelæ skal derfor vælges i henhold til motorens startkarakteristika og beskyttelseskrav.
Vedvarende energisystemer
Sol- og vindprojekter indeholder ofte flere indsamlingsfødere og transformergrænseflader. Mellemspændingsafbrydere kan bruges til at forbinde og isolere sektioner af opsamlingsnettet og koordinere beskyttelsen med produktionsudstyret.
Kritisk infrastruktur
Hospitaler, datacentre, lufthavne, vandbehandlingsanlæg og kommunikationsinfrastruktur kan kræve meget koordinerede mellemspændingsdistributionssystemer. Afbrydervalg i disse miljøer er tæt forbundet med redundans, beskyttelsesselektivitet, vedligeholdelsesprocedurer og driftskontinuitet.
På tværs af alle disse applikationer er afbryderen en del af en større elektrisk arkitektur. Applikationen bestemmer den korrekte spænding, strøm, fejlklassificering, beskyttelsesskema, kontrolarrangement, miljødesign og vedligeholdelsesstrategi.
Hvilke almindelige valg- og installationsfejl bør undgås?
Mange afbryderproblemer kan spores tilbage til ufuldstændige specifikationer eller installationsantagelser. De vigtigste fejl opstår, når ingeniører behandler afbryderen som en isoleret komponent i stedet for en del af et komplet beskyttelses- og distributionssystem.
- Vælg kun efter spænding:Nominel strøm, fejlkapacitet, isolering, driftsmekanisme og miljø skal også matche.
- Ignorerer kortslutningsberegninger:Den tilgængelige fejlstrøm bør etableres, før afbryderens rating er endeligt fastlagt.
- Ignorer beskyttelseskoordinering:Relæindstillinger og afbryderydelse skal understøtte den ønskede selektivitet.
- Undervurderer kabelplads:Kabelafslutninger og bøjningsradier kan påvirke det praktiske koblingsanlæg.
- Overser styrespænding:Trip og luk kredsløb kræver passende hjælpestrøm.
- Ignorer af låse:Driftssekvenser bør kontrolleres i forhold til den komplette koblingsanlægsarkitektur.
- Springer vedligeholdelsesplanlægning over:Mekanismen, terminalerne, styrekredsløbene og det omgivende koblingsudstyr kræver stadig inspektion.
- Brug af ufuldstændig dokumentation:Tegninger, ledningsdiagrammer, navnepladedata og testregistreringer bør beskrive den samme konfiguration.
Problemet "højeste vurdering er altid bedre".
En højere vurdering er ikke automatisk det korrekte ingeniørvalg. Afbryderen skal stadig passe til det fysiske koblingsudstyr, kabelarrangement, beskyttelsessystem, styrespænding og installationsmiljø.
Udvælgelsen bør baseres på beregnede krav og gældende designmargener.
"Vakuum betyder vedligeholdelsesfrit" problem
Vakuumafbryderen er forseglet, men afbryderen indeholder mekaniske og elektriske komponenter, der kan blive slidt. Fjedre, lejer, koblinger, hjælpekontakter, udløsningskredsløb, terminaler og kontrolstik forbliver alle relevante vedligeholdelsespunkter.
Det "samme breaker overalt"-problem
Et rent indendørs industrirum og en udendørs understation ved kysten repræsenterer meget forskellige miljøer. Den samme fysiske konstruktion bør ikke automatisk antages at passe til begge.
Problemet med "installation senere".
Afbrydermontering, kabelafslutning, kontrolledninger, låseanordninger og kabinetdimensioner skal tages i betragtning under design af koblingsudstyr. Det kan være svært at eftermontere disse detaljer efter fremstilling.
Problemet med "dokument én gang".
Ændringer foretaget under et projekt skal afspejles konsekvent i enkeltlinjediagrammet, paneltegninger, ledningsskemaer, beskyttelsesindstillinger, stykliste og idriftsættelsesdokumenter.
Hvordan skal testning og standarder evalueres?
Mellemspændingsafbrydere er sikkerhedskritiske elektriske enheder, så test spiller en central rolle i at bekræfte deres ydeevne.
IEC 62271 er en vigtig familie af standarder, der dækker højspændingskoblingsudstyr og kontroludstyr. Forskellige dele adresserer forskellige udstyrstyper og testkrav.
Rutinemæssig test
Rutinetestning udføres på fremstillet udstyr for at bekræfte, at hver produktionsenhed er i overensstemmelse med de gældende designkrav.
Det nøjagtige testprogram afhænger af afbryderens design, men kan omfatte elektriske, mekaniske, kontrol- og isoleringsrelaterede kontroller.
Typetest
Typetests validerer ydeevnen af et bestemt design under specificerede testbetingelser. De kan adressere temperaturstigning, dielektrisk ydeevne, kortslutningsafbrydelse, mekanisk udholdenhed, intern lysbueadfærd og andre karakteristika, hvor det er relevant.
Dielektrisk test
Dielektriske test vurderer, om isoleringssystemet kan modstå den angivne spændingsbelastning. Dette kan involvere effekt-frekvensmodstands- og impulsrelaterede tests afhængigt af de gældende krav.
Mekanisk udholdenhedstest
Mekaniske udholdenhedstests evaluerer, om betjeningsmekanismen kan gennemføre det nødvendige antal koblingsoperationer uden uacceptabel forringelse.
Kortslutningstest
Kortslutningstypetest kan evaluere afbryderens evne til at afbryde definerede fejlstrømsforhold. Dette er en af de mest betydningsfulde demonstrationer af det komplette afbrydelsessystem.
Test af temperaturstigning
Temperaturstigningstest kontrollerer den termiske opførsel af strømførende komponenter under definerede strømforhold. Kontaktmodstand, ledergeometri, klemmer og kabinetdesign bidrager alle til resultatet.
| Test kategori | Hovedformål | Typisk bevis |
|---|---|---|
| Rutinetest | Bekræft hver fremstillet enhed | Rutinemæssig inspektion og testregistrering |
| Typetest | Validere designet under definerede forhold | Typeprøvningsrapport eller certifikat |
| Dielektrisk test | Bekræft isoleringsmodstand | Elektrisk test rekord |
| Mekanisk udholdenhed | Bekræft omskiftningsmekanismens holdbarhed | Dokumentation for udholdenhedstest |
| Kortslutningstest | Bekræft fejlafbrydelsesevnen | Gældende typetestdokumentation |
| Temperaturstigning | Evaluer kontinuert-strøm termisk adfærd | Termisk ydeevne test rekord |
Testens omfang har betydning
Et testcertifikat bør gennemgås i sammenhæng. Den testede spænding, strøm, afbryderkonstruktion, mekanisme, isoleringssystem og tilbehør skal svare til den konfiguration, der leveres.
Et certifikat knyttet til én produktkonfiguration bør ikke automatisk antages at dække enhver variation af produktfamilien.
Fabriksinspektion
Kvalitetsprogrammer kan også omfatte dimensionskontrol, vakuumintegritetsverifikation, kontaktmodstandsmåling, mekanisk timingkontrol, kontrolkredsløbsverifikation og visuel inspektion.
Idriftsættelse af stedet
Efter installationen skal afbryder- og koblingsudstyret idriftsættes i henhold til projektprocedurerne. Dette kan omfatte isolationstestning, kontaktmodstandsmåling, mekaniske funktionstjek, beskyttelsesrelætestning, kontrolkredsløbstjek, interlock-verifikation og funktionstest.
Hvad skal en professionel teknisk specifikation indeholde?
En professionel specifikation bør give ingeniører og indkøbsteams nok information til at vælge den korrekte afbryder, før udstyret når til fremstilling eller installation.
| Specifikationsområde | Oplysninger, der skal defineres | Hvorfor det betyder noget |
|---|---|---|
| Nominel spænding | Systemspænding og udstyrsklassificering | Definerer krav til el og isolering |
| Nominel strøm | Kontinuerlig strømkapacitet | Definerer varme- og lederkrav |
| Frekvens | 50 Hz, 60 Hz eller specificeret systemfrekvens | Sikrer kompatibilitet med det elektriske netværk |
| Brydeevne | Påkrævet kortslutningsafbrydelsesklasse | Bestemmer egnethed til fejlniveauet |
| Modstå evne | Korttids- og spidsmodstandskrav | Understøtter strukturel og termisk fejlydelse |
| Isolering | Isoleringsniveau og konstruktion | Sikrer dielektrisk egnethed |
| Betjeningsmekanisme | Fjeder, elektromagnetisk eller defineret alternativ | Bestemmer kontrol og mekanisk adfærd |
| Styrespænding | Trip-, luk-, motor- og hjælpekredsspænding | Sikrer kompatibilitet med styresystemet |
| Monteringsarrangement | Fast, udtrækkelig, stangmonteret eller andet arrangement | Sikrer fysisk kompatibilitet |
| Miljø | Indendørs, udendørs, temperatur, højde, forurening | Matcher produktet til stedets forhold |
Start med enkeltlinjediagrammet
Enkeltlinjediagrammet definerer, hvor afbryderen sidder i det elektriske netværk. Den viser indgående og udgående feedere, transformere, motorer, generatorer, samleskinner, beskyttelseszoner og andre vigtige elementer.
Afbryderspecifikationen bør udvikles ud fra denne elektriske sammenhæng.
Definer afbryderposition
Specifikationen bør angive, om afbryderen er fast eller udtrækkelig, og beskrive de relevante krav til position og sammenlåsning.
Definer primære forbindelser
Forbindelsesgeometri er særlig vigtig for integration af koblingsanlæg. Samleskinneafstand, kabelafslutning, terminalorientering og fasearrangement skal svare til paneldesignet.
Definer hjælpefunktioner
Hjælpekontakter, udløsningsspoler, lukkespoler, underspændingsudløser, motoroperatører, mekaniske indikatorer og fjernbetjeningsgrænseflader skal være tydeligt angivet, hvor det er relevant.
Definer beskyttelseskrav
Beskyttelsesspecifikationen skal identificere nødvendige relæfunktioner, CT-forhold, spændingsindgange, hvor det er relevant, triplogik, aflåsninger og kommunikationsgrænseflader.
Definer miljøkrav
Projektet skal identificere, om afbryderen vil fungere indendørs eller udendørs og give relevant information om temperatur, højde, fugtighed, forurening, seismik og korrosionsforhold, hvor det er relevant.
Definer testkrav
Det tekniske dokument skal identificere gældende standarder, rutinetest, typetestforventninger, inspektionskrav og idriftsættelsesprocedurer.
- Definer det elektriske system:Etabler spænding, frekvens, netværkskonfiguration og jordforbindelse.
- Beregn systemfejltilstande:Bestem den tilgængelige kortslutningsstrøm ved afbryderens placering.
- Definer kontinuerlig belastning:Etabler nominelle aktuelle og forventede driftsforhold.
- Vælg afbrydelsesarkitekturen:Bekræft vakuumteknologi og den passende afbryderkonfiguration.
- Definer betjeningsmekanismen:Angiv den påkrævede fjeder eller elektromagnetiske arrangement og driftssekvens.
- Definer beskyttelse:Koordiner CT'er, spændingsindgange, relæer, udløsningskredsløb og interlocks.
- Definer fysisk installation:Bekræft fast eller udtrækkelig konstruktion, terminaler, dimensioner og kabelgrænseflader.
- Gennemgå webstedsbetingelser:Bekræft temperatur, fugtighed, højde, forurening, korrosion og miljøeksponering.
- Definer test:Bekræft gældende rutine-, type-, fabriks-, site- og idriftsættelsestest.
- Kontroldokumentation:Sørg for, at alle tegninger, indstillinger, specifikationer og certifikater beskriver den samme endelige konfiguration.
Hvad skal købere anmode om før godkendelse?
- Generel arrangementstegning:Bekræft overordnede dimensioner, montering, terminalpositioner og serviceafstande.
- Elektrisk skematisk:Bekræft trip-, luk-, hjælpe-, interlock- og kontrolkredsløb.
- Data om navneskilt:Bekræft spænding, strøm, frekvens, afbrydelseskapacitet og relevante nominelle egenskaber.
- Beskyttelsesgrænseflade:Bekræft CT-, VT-, relæ-, trip- og kommunikationsgrænseflader.
- Test dokumentation:Bekræft omfanget af rutine- og typeprøvningsregistreringer, der gælder for det leverede design.
- Installationsoplysninger:Bekræft krav til løft, transport, tilslutning, idriftsættelse og vedligeholdelse.
En detaljeret teknisk specifikation reducerer tvetydigheden mellem ingeniør-, indkøbs-, fremstillings-, idriftsættelses- og vedligeholdelsesteams. Det hjælper også med at forhindre ændringer på sent stadium forårsaget af manglende grænsefladeinformation.
Ofte stillede spørgsmål
Hvad er hovedfunktionen af en vakuumafbryder?
Den forbinder og afbryder mellemspændingselektriske kredsløb og afbryder strøm under specificerede normal- og fejlforhold. Afbrydelsesprocessen sker inde i en forseglet vakuumafbryder.
Hvorfor bruges et vakuum til at afbryde en lysbue?
Vakuumet giver et kontrolleret dielektrisk miljø, hvor lysbuens adfærd er forskellig fra luft-, olie- eller gasafbrydelse. Efter kontaktadskillelse og strømmen nul, kan vakuumafbryderen genvinde dielektrisk styrke hurtigt under de konstruerede forhold.
Hvad er en vakuumafbryder?
En vakuumafbryder er et forseglet kammer, der indeholder faste og bevægelige elektriske kontakter og interne afskærmningskomponenter. Den udfører den faktiske strømafbrydelse, når afbryderen åbner.
Hvad er forskellen mellem en afbryder og en kontaktor?
En afbryder er designet til at afbryde fejlstrømme inden for dens nominelle kapacitet og til at give beskyttelsesfunktioner. En kontaktor er generelt designet til hyppig omskiftning af belastninger under definerede driftsforhold og er normalt ikke beregnet til at udføre den samme fejlafhjælpende rolle som en afbryder.
Hvilke spændingsniveauer kan vakuumafbrydelsesteknologi tjene?
Vakuumafbrydelse er meget udbredt i mellemspændingsudstyr. Specifikke produkter kan designes til spændingsklasser såsom 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV og andre definerede klassificeringer afhængigt af producentens design og gældende standard.
Hvorfor er kortslutningsbrudskapacitet vigtig?
En fejl kan producere meget høj strøm. Afbryderen skal kunne afbryde den angivne fejlstrøm ved systemspændingen uden uacceptabel fejl. Den påkrævede vurdering bør være baseret på den faktiske beregning af netværkskortslutning.
Hvad er betjeningsmekanismens rolle?
Betjeningsmekanismen giver den mekaniske bevægelse, der kræves for at åbne og lukke kontakterne. Den styrer kontaktvandring, hastighed, kraft og timing og har derfor en direkte indflydelse på afbrydelse og lukkeydelse.
Er fjedermekanismer almindeligt anvendt?
Ja. Fjederbetjente mekanismer er meget udbredt i mellemspændingsafbrydere. De lagrer mekanisk energi og frigiver den for at udføre åbnings- eller lukningsoperationen, når de beordres.
Kan elektromagnetiske mekanismer også bruges?
Ja. Visse afbryderdesigns bruger elektromagnetiske betjeningsmekanismer. Valget afhænger af afbryderarkitekturen, kontrolkrav, driftssekvens og projektspecifikation.
Er vakuumafbrydere vedligeholdelsesfrie?
Nej. Vakuumafbryderen er forseglet, hvilket begrænser vedligeholdelsen inde i afbryderkammeret, men den komplette afbryder indeholder stadig mekaniske mekanismer, terminaler, hjælpekontakter, kontrolkredsløb, isoleringsstrukturer og andre komponenter, der kræver passende inspektion og service.
Hvilken vedligeholdelse kræver betjeningsmekanismen?
Vedligeholdelse kan omfatte inspektion af mekaniske koblinger, fjedre, lejer, låse, fastgørelsesanordninger, hjælpekontakter, styreledninger og smørepunkter, hvor det er specificeret. Den nøjagtige procedure bør følge producentens vedligeholdelsesdokumentation og udstyrets driftspligt.
Hvad er forskellen mellem indendørs og udendørs vakuumafbrydere?
Indendørs produkter er normalt integreret i beskyttede koblingsanlæg eller elektriske rum, mens udendørs produkter er designet til at modstå regn, temperaturændringer, sollys, forurening og andre miljøforhold. Princippet om elektrisk afbrydelse kan ligne hinanden, men kravene til indkapsling og isolering er forskellige.
Hvad er en udtrækbar breaker?
En udtrækkelig afbryder kan bevæge sig mellem definerede mekaniske positioner i koblingsudstyret, såsom tilsluttede, test- og isolerede positioner, i henhold til udstyrets design. Dette arrangement kan understøtte vedligeholdelses- og testprocedurer, samtidig med at definerede sammenlåsningsfunktioner bevares.
Hvordan fungerer afbryderen med et beskyttelsesrelæ?
Relæet modtager elektriske målinger fra strømtransformere og eventuelt spændingstransformere. Når relæet identificerer en defineret unormal tilstand, sender det et udløsningssignal til afbryderen. Udløsningsspolen aktiverer derefter mekanismen for at åbne kontakterne.
Hvorfor er strømtransformere vigtige?
Strømtransformatorer giver skalerede strømsignaler til beskyttelse og måling. Deres forhold, nøjagtighed, belastning og forbindelsesarrangement skal koordineres med beskyttelsesrelæet og det overordnede elektriske system.
Hvorfor bruges spændingstransformatorer nogle gange med en afbryder?
Spændingstransformatorer leverer skalerede spændingssignaler til måling, beskyttelse, synkronisering og kontrol. Afhængigt af applikationen kan beskyttelsesrelæet bruge spændingsoplysninger sammen med aktuelle oplysninger til at bestemme, om der er en fejl eller unormal driftstilstand.
Hvad er formålet med sammenlåsning?
Sammenlåsning hjælper med at forhindre definerede usikre betjeningssekvenser. Afhængigt af koblingsanlæggets design kan det begrænse afbryderens bevægelse, jordforbindelsesdrift eller lukkehandlinger, indtil de nødvendige betingelser er opfyldt.
Hvilke standarder er almindeligvis forbundet med mellemspændingsafbrydere?
IEC 62271 er en vigtig familie af standarder, der dækker højspændingskoblingsudstyr og kontroludstyr. Den gældende del afhænger af udstyrstype og design. Nationale og regionale krav kan også gælde.
Hvad er forskellen mellem rutinetest og typetest?
Rutinetestning udføres på fremstillede enheder for at verificere overensstemmelse med de relevante produktionskrav. Typeprøvning evaluerer et designs ydeevne under specificerede testbetingelser og udføres generelt som en del af designvalidering.
Hvilke tekniske oplysninger skal gives, når du vælger en afbryder?
Vigtig information omfatter systemspænding, mærkestrøm, frekvens, kortslutningsniveau, isoleringskrav, installationssted, fast eller udtrækkelig konstruktion, styrespænding, beskyttelsesfunktioner, hjælpekontakter, terminalarrangement, miljøforhold og gældende standarder og tests.
Kan afbryderen tilpasses til et bestemt koblingsskab?
Afhængigt af produktfamilien kan projektspecifikke krav omfatte monteringsdimensioner, terminalarrangement, styrespænding, hjælpekredsløb, mekanismekonfiguration, beskyttelsesgrænseflader og andre definerede tekniske parametre. Tilpassede konfigurationer bør kontrolleres gennem godkendte tekniske dokumenter.
Hvilke industrier bruger almindeligvis vakuumafbrydelsesteknologi?
Anvendelser omfatter forsyningsdistribution, transformerstationer, industrianlæg, minedrift, vedvarende energianlæg, kommercielle bygninger, transportinfrastruktur, vandbehandling og andre mellemspændingselektriske installationer.
Hvorfor skal afbryder og koblingsudstyr specificeres sammen?
Afbryderen skal montere koblingsudstyret mekanisk og elektrisk. Samleskinnegrænseflader, kabelforbindelser, styrekredsløb, aflåsninger, beskyttelsessystemer, servicegodkendelser og miljøkrav afhænger alle af den komplette panelkonfiguration.
Hvordan kan bedre afbrydervalg styrke mellemspændingsstrømfordelingen?
Mellemspændingskoblingsudstyr er en af nøglegrænsefladerne mellem et elektrisk netværk og beskyttelsessystemet, der er ansvarligt for at kontrollere unormale forhold. En afbryder skal bære kontinuerlig belastningsstrøm, fungere pålideligt, afbryde definerede fejlstrømme, modstå elektriske og mekaniske belastninger og kommunikere nøjagtigt med den omgivende styrearkitektur.
Vakuumafbrydelse giver et praktisk grundlag for mange af disse krav. Den forseglede afbryder skaber et kontrolleret miljø for lysbueslukning og kan understøtte en kompakt koblingskonstruktion. Selve vakuumet er dog kun et element i det komplette produkt.
Kontaktsystemet, afskærmningsarrangementet, isoleringsstøtterne, betjeningsmekanismen, terminalerne, styrekredsløbene, hjælpekontakterne og kabinettet skal alle fungere sammen. Mekanisk konsistens er især vigtig, fordi åbnings- og lukkebevægelsen bestemmer de forhold, under hvilke afbryderen udfører sin funktion.
Elektrisk valg er lige så vigtigt. Nominel spænding og strøm giver udgangspunktet, men kortslutningsstrøm, isolationsniveau, frekvens, temperaturstigning og miljøforhold bestemmer, om en bestemt konfiguration passer til det faktiske netværk.
Beskyttelsessystemet tilføjer endnu et lag. Strømtransformatorer, spændingstransformatorer, relæer, udløsespoler, styrestrøm, kommunikationsgrænseflader og låse skaber kæden, hvorigennem det elektriske system registrerer en fejl og reagerer på den.
Anvendelse har også betydning. Forsyningstransformatorstationer, industrielle faciliteter, vedvarende energinetværk, minepladser, kommercielle bygninger, transportinfrastruktur og kritiske faciliteter har ikke nødvendigvis de samme elektriske eller miljømæssige krav.
Test og dokumentation udgør det endelige tekniske grundlag. Rutinetests, typetests, dielektriske evalueringer, mekaniske udholdenhedstests, kortslutningstests, temperaturstigningsevalueringer, installationstjek og idriftsættelsesprocedurer bør alle svare til den endelige udstyrskonfiguration.
En korrekt specificeretVakuum afbryderer derfor ikke blot en koblingskomponent. Det er en del af en integreret mellemspændingsbeskyttelsesarkitektur, der forbinder elektrisk afbrydelse, mekanisk drift, registrering, kontrol og systemsikkerhed.
Har du brug for en mellemspændingsafbryderkonfiguration til dit projekt?
Kom vilunderstøtter mellemspændingskoblingsløsninger til forsynings-, industri-, vedvarende energi-, kommercielle og infrastrukturapplikationer med konfigurationer, der dækker elektriske klassificeringer, driftsmekanismer, beskyttelsesgrænseflader, monteringsarrangementer og projektspecifikke tekniske krav. For ansøgningsdetaljer og tekniske diskussioner,kontakt os.
