Vakuumkredsløbsafbryder (VCB), en kritisk enhed i moderne mellemspændingsstrømdistribution. Vi udforsker den grundlæggende fysik af lysbueudryddelse i et vakuum, dissekerer kernekomponenterne - fra vakuumafbryderen til betjeningsmekanismen - og præsenterer en detaljeret, praktisk sammenligning med SF₆-teknologi. Artiklen skitserer også vigtige anvendelsesområder, udvælgelseskriterier og bedste vedligeholdelsespraksis, alt sammen baseret på industritekniske principper. Som professionelKina-baseret producent og leverandør, Kom villeverer højkvalitets, tilpassede VCB-løsninger, der kombinerer pålidelighed, lang levetid og miljømæssigt ansvar for industri-, kommercielle- og forsyningsprojekter verden over.
DeVakuumkredsløbsafbryder (VCB)er blevet en hjørnesten i pålidelig mellemspændingsstrømdistribution, der fungerer som den primære beskyttelsesenhed i transformerstationer, industrianlæg og kommercielle faciliteter. I modsætning til ældre teknologier, der er afhængige af olie, luft eller SF₆-gas, bruger VCB'en et højvakuummiljø til at slukke den lysbue, der dannes, når kontakter adskilles under en fejl. Denne metode giver klare fordele med hensyn til omskiftningshastighed, driftssikkerhed og miljøsikkerhed, hvilket gør den til det foretrukne valg til applikationer fra 3 kV op til 36 kV.
Moderne elektrisk infrastruktur kræver udstyr, der ikke kun fungerer under stress, men også kræver minimal indgriben over årtiers service. VCB'er imødekommer denne udfordring gennem deres levetidsforseglede afbrydere og robuste mekaniske design, som reducerer vedligeholdelsesintervallerne betydeligt sammenlignet med andre afbrydertyper.Kom vil, som en erfaren producent i Kina, specialiseret sig i at producere VCB'er, der er konstrueret til at levere ensartet ydeevne på tværs af en lang række driftsforhold, fra tropisk fugtighed til industrielle støvfyldte miljøer.
Denne artikel tilbyder et originalt teknisk perspektiv på VCB-teknologi med fokus på de tekniske principper, der styrer dens drift, de kritiske komponenter, der sikrer dens levetid, og de praktiske faktorer, ingeniører skal overveje, når de udvælger og specificerer disse enheder til nye eller eftermonteringsprojekter.
Kernen i enhver VCB ligger et grundlæggende fysisk princip: en elektrisk lysbues manglende evne til at opretholde sig selv i et højt vakuum. Når afbryderens kontakter under fejlforhold, forsøger strømmen at opretholde en vej gennem ioniseret metaldamp. Men fordi afbryderen evakueres til et tryk under 10⁻⁴ Pa, er den gennemsnitlige frie vej for molekyler ekstremt lang, og de tilgængelige partikler til ionisering er knappe.
Den bue, der dannes, eksisterer næsten udelukkende som et plasma af metallisk damp fra kontaktfladerne. Da strømmen naturligt passerer gennem nul i AC-cyklussen, kondenserer denne damp næsten øjeblikkeligt på de køligere kontaktflader og omgivende lysbueafskærmninger. Denne hurtige kondensering - kendt somdielektrisk genvinding-forhindrer lysbuen i at slå igen, og fjerner effektivt fejlen inden for en halv cyklus. Hele processen er ren, lydløs og producerer minimal kontakterosion, hvilket bidrager til VCB'ens høje elektriske udholdenhed, som ofte overstiger 5.000 fuldbelastningsoperationer.
Det er vigtigt, at vakuumafbryderens design sikrer, at lysbuen forbliver koncentreret og diffus, og undgår varme pletter, der kan beskadige den keramiske kappe. Brugen af specifikke kontaktgeometrier, såsom aksiale eller radiale magnetfeltkontakter, kontrollerer yderligere buebevægelsen og sikrer jævnt slid, hvilket forlænger afbryderens funktionelle levetid. Dette princip om lysbueekstinktion er det, der gør VCB'er usædvanligt velegnede til hyppige koblingsopgaver, såsom motorstart eller kondensatorbankskift, hvor andre teknologier ville nedbrydes hurtigere.
Til mellemspændingsapplikationer er valget mellem vakuum- og SF₆-teknologi en almindelig ingeniørbeslutning. Begge er modne teknologier, men deres egenskaber stemmer forskelligt overens med projektets prioriteter. Tabellen nedenfor giver en original, detaljeret sammenligning baseret på drifts- og miljøfaktorer uden at være afhængig af eksterne leverandørdata.
| Parameter | Vakuumkredsløbsafbryder (VCB) | SF6 afbryder |
|---|---|---|
| Afbrydelse Medium | Vakuum (dielektrisk styrke ~10⁷ V/m) | SF₆ gas ved tryk (typisk 5-7 bar) |
| Typisk spændingsklasse | 3 kV – 36 kV (primær mellemspænding) | 3 kV – 800 kV+ (dækker MV til EHV) |
| Miljøpåvirkning | Nul emissioner; ingen drivhusgaseffekt | Høj GWP (23.500x CO2); kræver streng håndtering og genbrug |
| Kontakt Erosion & Life | Lav erosion; elektrisk levetid op til 30 fulde fejl eller 5.000+ koblingsoperationer | Moderat erosion; gasnedbrydningsprodukter kræver håndtering |
| Vedligeholdelsesregime | Minimal; afbrydere er forseglet for livstid; kun mekanismesmøring | Periodiske kontrol af gasdensitet; fugt- og biproduktovervågning |
| Driftsmekanisme | Fjeder eller magnetisk aktuator – lavt energibehov | Fjeder, hydraulisk eller pneumatisk – ofte højere energi |
| Typiske styrker | Hyppig skift, lav vedligeholdelse, miljøvenlig | Fremragende til højspændings, kompakte installationer, høj fejlstrømskapacitet |
Denne sammenligning viser, at VCB'er er særligt stærke i applikationer, hvor miljøansvar, hyppig drift og lave livscyklusomkostninger er kritiske. For forsyningsselskaber og industrielle brugere, der søger en bæredygtig, højtydende løsning til mellemspændingsnetværk, præsenterer VCB'er et overbevisende teknologivalg.Kom vilfremstiller VCB'er, der udnytter disse iboende fordele, og tilbyder en række produkter fra 12kV til 40,5kV til både indendørs og udendørs brug.
En VCB er en samling af præcisionskonstruerede komponenter, der hver spiller en afgørende rolle for at sikre pålidelig drift. De to mest vitale dele er vakuumafbryderen og betjeningsmekanismen.

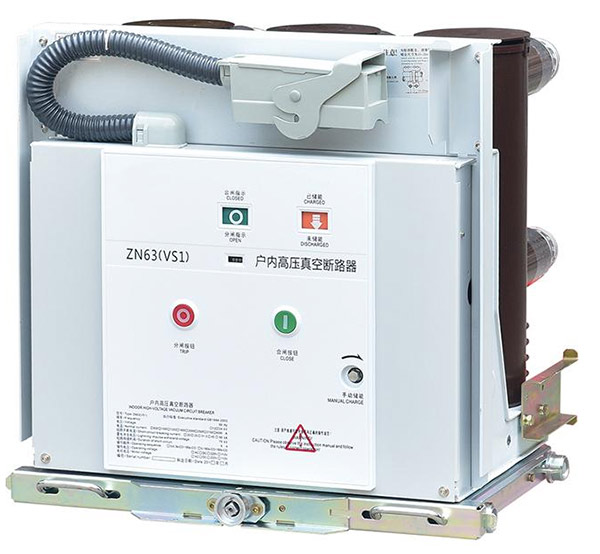

Vakuumafbryderen er en hermetisk forseglet keramisk cylinder, der indeholder de faste og bevægelige kontakter. Det keramiske materiale (ofte aluminiumoxid) giver fremragende dielektrisk isolering og mekanisk styrke. Indvendigt forbinder en metalbælg den bevægelige kontakt til den eksterne betjeningsstang, og opretholder vakuumtætningen, mens den tillader aksial bevægelse. Et sofistikeret afskærmningssystem omgiver kontakterne for at kondensere metaldamp og forhindre det i at aflejre sig på den keramiske indre overflade, hvilket bevarer isoleringsintegriteten i enhedens levetid. Kontaktmaterialet, typisk en kobber-krom-legering, er valgt på grund af dets modstandsdygtighed over for svejsning og dets evne til at opretholde en lav skærestrøm, hvilket er vigtigt for induktiv belastningsomskiftning.
Betjeningsmekanismen giver drivkraften til at åbne og lukke kontakterne på en præcis, hurtig måde. Fjederbetjente mekanismer er de mest almindelige i VCB'er på grund af deres pålidelighed og uafhængighed af eksterne strømkilder under udløsning. Energi lagres i en lukkefjeder (via et manuel eller motoriseret ladesystem) og frigives, når der modtages et tripsignal. Dette design med lagret energi sikrer, at afbryderen åbner med ensartet hastighed og kraft, uanset styrespændingen. Andre muligheder omfatter magnetiske aktuatorer, som bruger permanente magneter og en spole til låsning, hvilket giver et enklere mekanisk design med færre bevægelige dele. Comewills VCB'er er udstyret med robuste mekanismer som CT-serien, designet til tusindvis af operationer med minimal justering.
VCB'er er kategoriseret efter deres installationsmiljø og specifikke driftskrav. De to primære typer er:
Nøgleanvendelsesområder omfatter:
Med en bred portefølje,Kom villeverer VCB'er til både indendørs og udendørs applikationer og tilbyder tilpasning til at opfylde specifikke kundekrav og projektstandarder.
At vælge den rigtige VCB til et specifikt projekt kræver en grundig evaluering af både systemparametre og driftsforhold. Følgende kriterier danner grundlag for en sund indkøbsbeslutning:
Ved omhyggeligt at evaluere disse kriterier kan ingeniører og indkøbsteams specificere en VCB, der ikke kun opfylder de umiddelbare tekniske krav, men også leverer langsigtet pålidelighed og omkostningseffektivitet.Kom villeverer detaljeret teknisk support for at hjælpe kunder med at navigere i disse valg, og tilbyder produkter, der overholder vigtige internationale standarder.
Den primære fordel ligger i dens evne til at slukke lysbuen næsten umiddelbart efter strømmen nul i et vakuum, hvilket giver hurtig dielektrisk genvinding. Dette resulterer i meget korte lysbuetider, reduceret kontakterosion og minimal vedligeholdelse, hvilket gør den yderst pålidelig til mellemspændingssystemer.
VCB'er er primært designet til mellemspændingsapplikationer, der dækker et område fra ca. 3 kV op til 36 kV. Dette gør dem til standardvalget for distributionsnetværk og industrielle elsystemer.
VCB'er har en væsentlig miljøfordel, da de bruger et vakuum som afbrydelsesmedie, som ikke har nogen drivhusgaseffekt. I modsætning hertil har SF₆-gas et meget højt globalt opvarmningspotentiale (GWP) og kræver omhyggelig håndtering og udtjente genbrugsprocedurer.
De to mest kritiske komponenter er vakuumafbryderen (forseglede kontakter) og betjeningsmekanismen. Afbryderens kontaktmateriale og afskærmning bestemmer den elektriske levetid, mens mekanismens design og materialekvalitet dikterer mekanisk udholdenhed.
Ja, VCB'er er usædvanligt velegnede til hyppige koblingsopgaver, såsom motorstart, kondensatorbankomskiftning og lysbueovnstyring. Deres robuste design og lave kontakterosion muliggør et stort antal sikre operationer.
VCB'er kræver meget minimal vedligeholdelse. De primære opgaver omfatter periodisk inspektion af betjeningsmekanismen for korrekt smøring, kontrol af mekaniske indikatorer og visuel inspektion af afbryderen for eventuelle tegn på skade. Selve afbryderne er forseglet for livet og kræver ikke gaspåfyldning eller kontaktudskiftning under normale serviceforhold.
