Vakuumafbrydere (VCB'er)er blevet guldstandarden for mellemspændingsbeskyttelse og tilbyder hurtig lysbueudslukning, nul drivhusgasemissioner og minimal vedligeholdelse. Denne omfattende vejledning besvarer kritiske spørgsmål: Hvordan fungerer VCB'er? Hvad er deres kernekomponenter? Hvordan er de sammenlignet med vakuumkontaktorer? Og hvorfor er de den foretrukne teknologi til forsyningsselskaber, industri og vedvarende energi? Med indsigt fra førende producentKom vil, udstyrer denne artikel ingeniører og købere med viden til at vælge den rigtige VCB til deres anvendelse.
Effektiviteten af en vakuumafbryder ligger i dens brug af et højvakuum - en af de bedste kendte elektriske isolatorer - til at slukke lysbuer. Når kontakterne på en VCB adskilles, slukkes den bue, der dannes, hurtigt, fordi der næsten ingen gasmolekyler er til at opretholde plasmaet. Dette resulterer i en afbrydelsestid på mindre end en halv cyklus af AC-bølgeformen, hvilket minimerer fejlenergi og beskytter downstream-udstyr. Derudover er VCB'er miljømæssigt overlegne i forhold til SF₆-afbrydere, da de ikke udsender drivhusgasser, hvilket gør dem til en nøgleteknologi til bæredygtige elnet.
Driften af enVCBkan opdeles i en række hurtige, præcise trin:
Hele denne proces foregår i mikrosekunder, hvilket gør VCB'er usædvanligt hurtige og pålidelige til både belastnings- og fejlstrømsskift.
En højkvalitets VCB er en samling af flere kritiske komponenter:
Mens begge bruger vakuumafbrydere, tjener VCB'er og vakuumkontaktorer forskellige formål. Tabellen nedenfor tydeliggør de vigtigste forskelle.
| Feature | Vakuumkredsløbsafbryder (VCB) | Vakuum kontaktor |
|---|---|---|
| Primær rolle | Beskyttelse mod fejlstrømme (kortslutninger) og sjældent skift. | Hyppig driftsomskiftning af belastninger som motorer og varmelegemer. |
| Spændingsområde | 3 kV til 36 kV (op til 40,5 kV for specialiserede modeller). | Op til 15 kV, typisk 200 A til 630 A. |
| Typiske belastninger | Transformatorer, generatorer, kondensatorer, store motorer, distributionsfødere. | Motorer, belysning, varmekredse og ofte skiftede udstyr. |
| Skiftefrekvens | Sjældent (beskyttelse og isolation). | Meget hyppige (tusindvis af operationer). |
| Kortslutningsvurdering | Høj (20 kA til 50 kA typisk). | Lavere (op til 10 kA). |
Vakuumafbrydere tilbyder et overbevisende sæt fordele, der gør dem til det foretrukne valg til mellemspændingsapplikationer:
VCB'er er tilgængelige i flere konfigurationer for at passe til forskellige miljøer og driftsbehov.

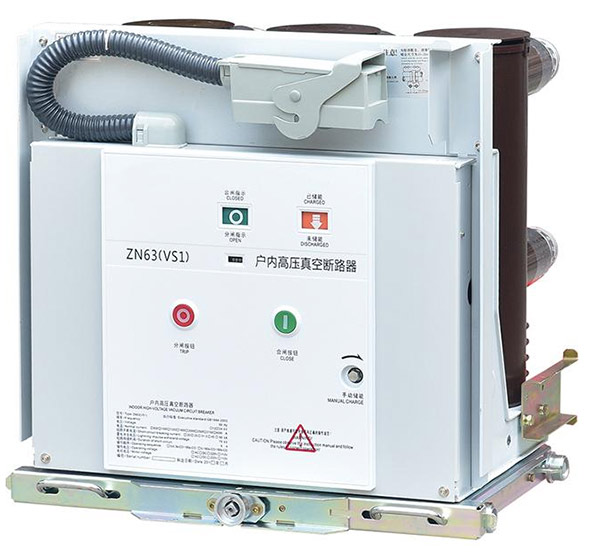

Kompakte enheder designet til installation i koblingspaneler på fabrikker, kommercielle bygninger og indendørs transformerstationer. Eksempler inkluderer de meget brugte VS1-12 faste og udtrækkelige typer.
Vejrbestandige modeller bygget til transformerstationer og transmissionsnetværk, der er i stand til at modstå regn, vind og ekstreme temperaturer.
VCB'er er essentielle på tværs af et bredt spektrum af industrier og infrastruktur:
A1: Den primære forskel er det lysbuedæmpende medium - VCB'er bruger et vakuum, mens SF₆-afbrydere bruger trykgas. VCB'er er mere miljøvenlige (ingen drivhusgasemissioner), har hurtigere dielektrisk genvinding og kræver mindre vedligeholdelse til mellemspændingsapplikationer.
A2: Vakuumafbryderen er forseglet for livstid, typisk 10-20 år under normale forhold. Betjeningsmekanismens mekaniske levetid overstiger ofte 30.000 operationer.
A3: Ja, men specialiserede kondensatoromskifter-VCB'er med kontrolleret omskiftning anbefales for at minimere forstød, indkoblingsstrømme og genindkoblinger, hvilket sikrer kontaktens levetid og systemstabilitet.
A4: Rutinemæssig vedligeholdelse fokuserer på betjeningsmekanismen, elektriske forbindelser og kontrolkredsløb – ikke selve vakuumafbryderen. Typiske opgaver omfatter visuel inspektion, kontaktmodstandsmåling og mekaniske driftstest hvert 3.-5. år.
A5: Absolut. Udendørs VCB'er er specielt designet med vejrbestandige kabinetter, højkvalitets isolatorer og anti-korrosionsbehandlinger til at modstå barske miljøforhold.
Vakuumafbrydere er den klare vinder for moderne mellemspændingsstrømfordeling, der kombinerer overlegen ydeevne, miljøansvar og langsigtet pålidelighed. I takt med at industrien fortsætter med at udfase SF₆, er efterspørgslen efter VCB'er af høj kvalitet klar til at stige. At vælge en pålidelig producent er afgørende for at sikre, at dit udstyr leverer ensartet ydeevne og sikkerhed.
Kom vil, en førende Kina-baseret fabrik og leverandør, tilbyder et omfattende udvalg af indendørs, udendørs og specialiserede VCB'er. Vores produkter er konstrueret med præcision, omhyggeligt testet og tilgængelige for både lagerordrer og tilpassede engrosprojekter. Ved at vælge Comewill drager du fordel af direkte fabrikspriser, teknisk ekspertise og lydhør kundesupport.
