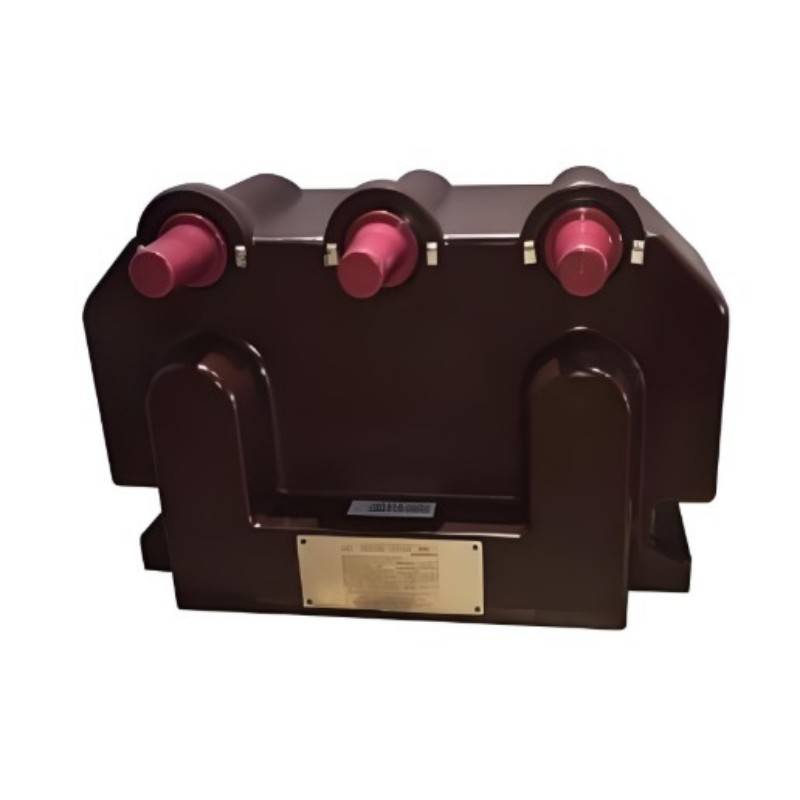

JSZV18-24R Spændingstransformer

Med mange års erfaring i produktion af JSZV18-24R spændingstransformer, kan Welcome (Wenzhou) Electric Co., Ltd. levere en bred vifte af 0,72-40,5 kV indendørs spændingstransformer. Vores denne transformer har et strukturdesign og anvendelsesscenarier, der er særligt skræddersyet til kravene til mellemspændingssystemer:

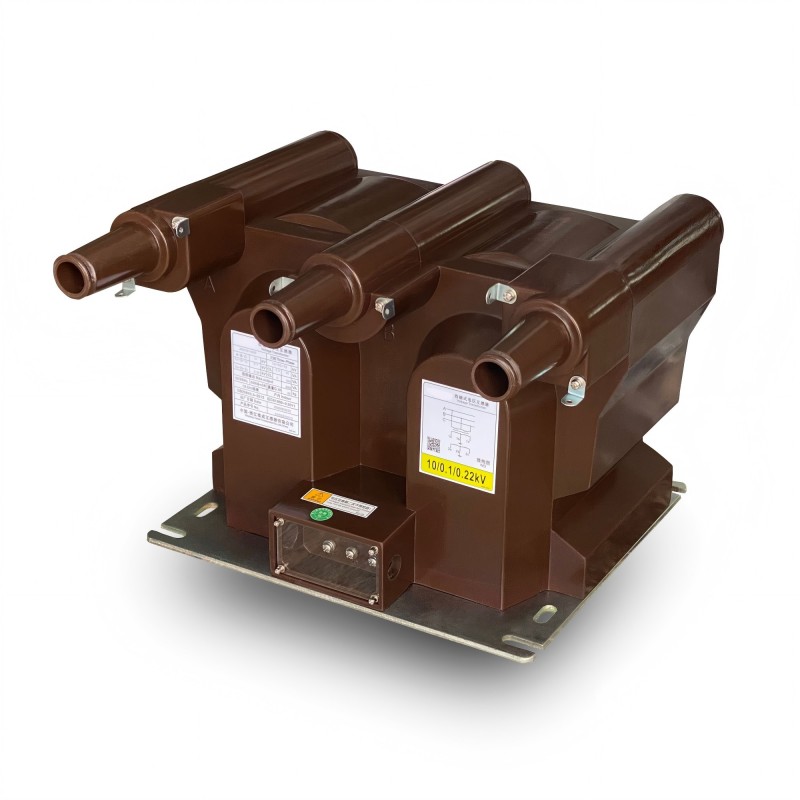

Denne transformer vedtager en fuldt lukket epoxyharpiksstøbeisoleringsstruktur, som omslutter den primære vikling, sekundære vikling og cirkulære jernkerne indeni og har evnen til at modstå forurening og fugt direkte. Produktet er også udstyret med et albueformet stik, som ikke kun forbedrer miljøtætningen, men også gør installationen nemmere, og ledningsføringen på stedet kræver ikke meget indsats.

Kvaliteten JSZV18-24R Spændingstransformer er specielt designet til indendørs scenarier, hvor neutralpunktet ikke er jordet. Uanset om det er at måle strøm, beregne elektrisk energi eller lave relæbeskyttelse, kan det være til stor nytte. I stand til at tilpasse sig til frekvenser på 50Hz eller 60Hz, i stand til at modstå op til 24kV udstyrsspænding og udføre spændingsovervågning i mellemspændingsstrømsystemer med stabilitet og nøjagtighed, der fuldt ud opfylder kravene på stedet.

Vigtigste tekniske parameter

1. Nominel primær spænding: valgfri 20kV eller 22kV, egnet til forskellige spændingskrav i mellemspændingssystemer;
2. Nominel sekundær spænding: Der er tre specifikationer: 100V, 100/100V og 100/220V, som kan matches med forskellige sekundære udstyrsledninger;
3. Nominel spænding af restspændingsvikling: dækker 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, opfylder særlige krav såsom jordingsbeskyttelse;
4. Belastningseffektfaktor: cos Φ=0,8 (hysterese), i overensstemmelse med belastningsegenskaberne for konventionelle sekundære kredsløb;
5.Udførelsesstandarder: Følg enten IEC60044-2:2003 eller IEC61869-1&3, med ydeevne og kvalitet benchmarked i forhold til internationale standarder.

Andre tekniske parametre se venligst som følger:

Bemærkninger: Efter anmodning leverer vi gerne transformere, der opfylder andre standarder eller har ikke-standard tekniske specifikationer.

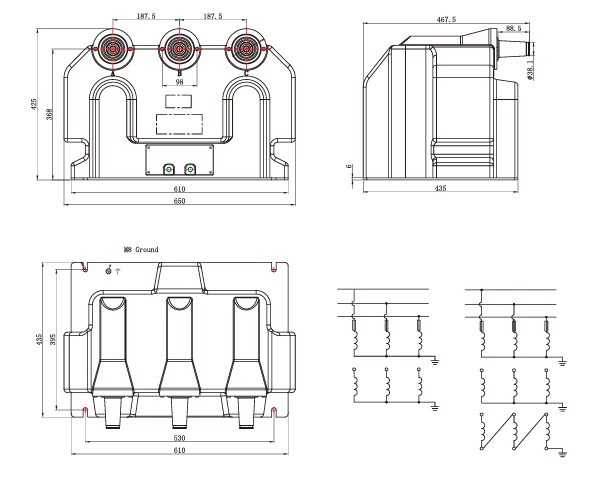

Konturtegning

Nøglefunktioner

Welcome (Wenzhou) Electric Co., Ltd's JSZV18-24R Voltage Transformer med sine solide ydeevnefordele er velegnet til mellemspændingssystemkrav. De specifikke højdepunkter er som følger:

1. Bred spændingstilpasningsevne
Vurderet til 24kV, JSZV18-24R Spændingstransformer håndterer betydelige spændingsudsving, hvilket sikrer stabil overvågning og nøjagtig signaludgang under transienter eller systemregulering.

2. Hurtig respons
Fanger hurtigt spændingsændringer og transmitterer øjeblikkeligt signaler til beskyttelsesenheder, hvilket muliggør hurtig fejlafhjælpning og forbedret systempålidelighed.

3. Lavt hysteresetab
Avancerede magnetiske materialer og optimeret design reducerer energitab, forbedrer effektiviteten, minimerer varmeudvikling og forlænger levetiden.

Uanset om det er et scenarie med hyppige spændingsudsving eller et mellemspændingssystem med krav til responshastighed og energiforbrug, kan denne transformer holde til. Hvis du vil vide de specifikke tilpasningsdetaljer for scenariet, skal du bare sige det direkte!
