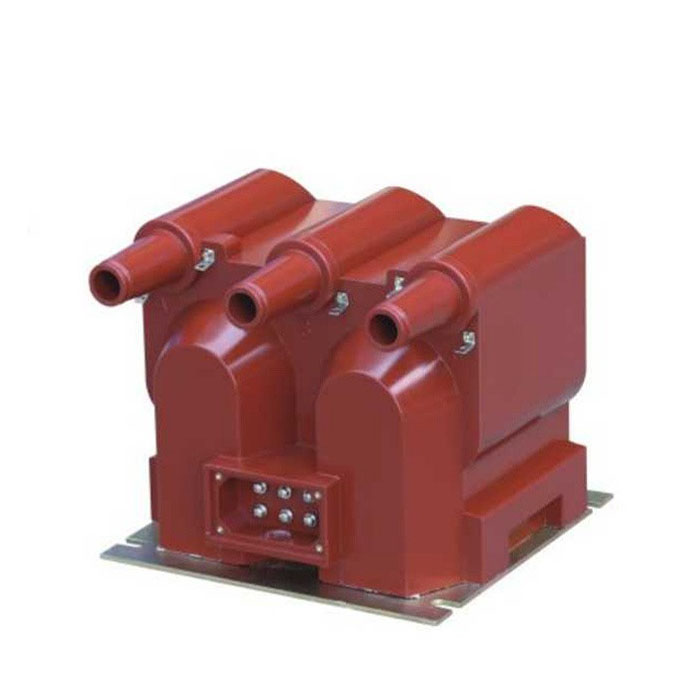

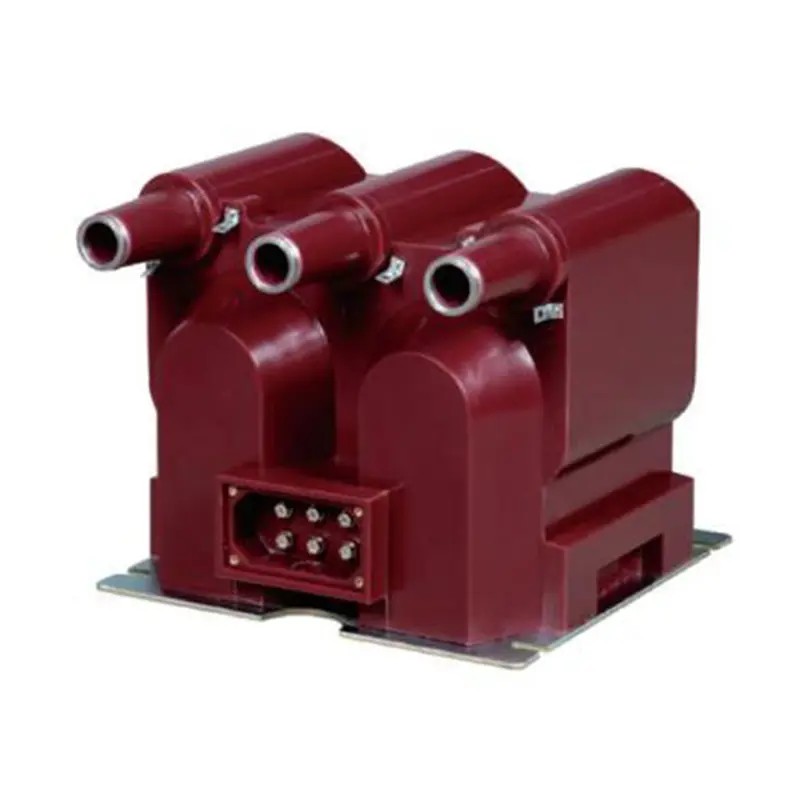

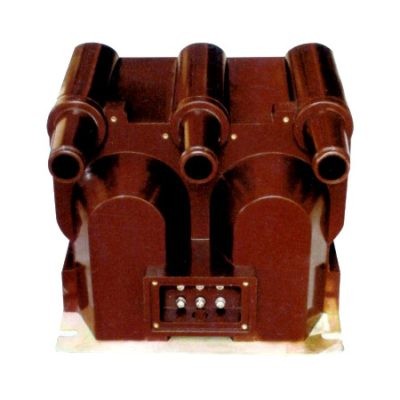

JSZV12-10R Spændingstransformer

Som den professionelle producent i Kina vil Comewill gerne give dig højkvalitets JSZV12-10R Spændingstransformer. Ud over dens strukturelle tilpasningsevne udmærker transformeren sig i driftssikkerhed og kontinuitet. En iøjnefaldende funktion er dens hot-swappable sikringsdesign - de primære viklinger i fase A, B og C er integreret med kortslutningsbeskyttelsessikringer, der kan udskiftes via den sekundære terminal uden at afbryde systemdriften.

Hvad er JSZV12-10R spændingstransformer?

JSZV12-10R er designet til at tilpasse sig forskellige forhold på stedet. Den understøtter en standard trefaset "V" type ledningskonfiguration og kan bekvemt adskilles i to uafhængige enkeltfasede enheder, hvilket giver fleksibilitet til installation og systemdesign.

Kerneapplikationer og karakteristika

JSZV12-10R Spændingstransformeren er specialbygget til at imødekomme de strenge krav fra 10kV indendørs strømsystemer, der kombinerer målenøjagtighed med driftssikkerhed.
1. Dobbelt-sekundær output funktionalitet:
100V udgang: Designet til højpræcisionsspændingsmåling og energimåling.
220V udgang: Fungerer som en pålidelig hjælpestrømforsyning til kontrolmekanismer, hvilket reducerer behovet for yderligere strømkomponenter.
2. Overlegen isolering og holdbarhed:
Fuldt forseglet med højkvalitets epoxyharpiks, der tilbyder enestående fugtbestandighed, isoleringsstyrke og beskyttelse mod aldring - ideel til komplekse eller højfugtige indendørsmiljøer.
Konstrueret med højkvalitets koldvalsede siliciumstålpladekerner for at sikre lave tab og stabil ydeevne.
3. Omfattende sikkerhedsbeskyttelse:

Indbyggede sikringer på alle primærviklinger giver robust kortslutningsbeskyttelse.
Udskiftning af sikringer er enkel og kræver ikke nedlukning af systemet, hvilket sikrer maksimal oppetid.

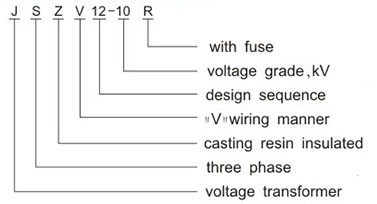

Typebetegnelse

Driftsbetingelser for JSZV12-10R

For at sikre langsigtet stabilitet og pålidelighed er JSZV12-10R spændingstransformatoren designet til at fungere inden for følgende miljøparametre. Som en professionel fabrik med dyb produktionsekspertise kan Comewill også levere skræddersyede tilpasninger til ikke-standardiserede forhold.

Temperaturområde: -5°C til +40°C
Højde: ≤ 1000m (tilgængelige specialløsninger til installationer i stor højde)
Relativ luftfugtighed: ≤ 80 %
Omgivende miljø: Fri for ætsende gasser, dampe eller ledende støv (f.eks. kulstof eller metalpulver)
Vibration og stød: Installationsstedet skal være fri for stærke vibrationer eller mekaniske stød.

Tekniske data

form1: tekniske data for spændingstransformer til måling

form2:teknisk dalaafspændingstransformator forafbryderdriftseffekt

Bemærkninger: For strømafbryderdrift, må modstandsspændingen ikke overstige 15 %

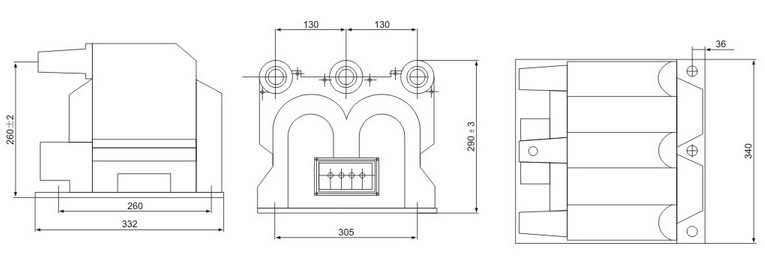

Disposition og dimensioner

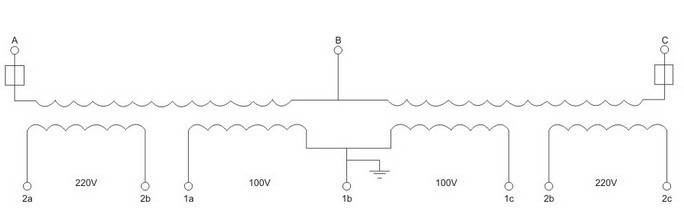

Principdiagram
