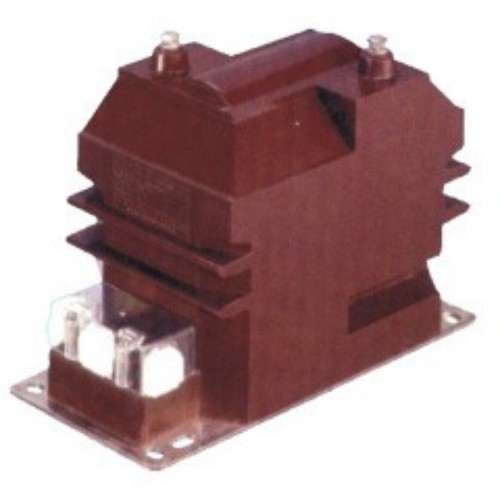

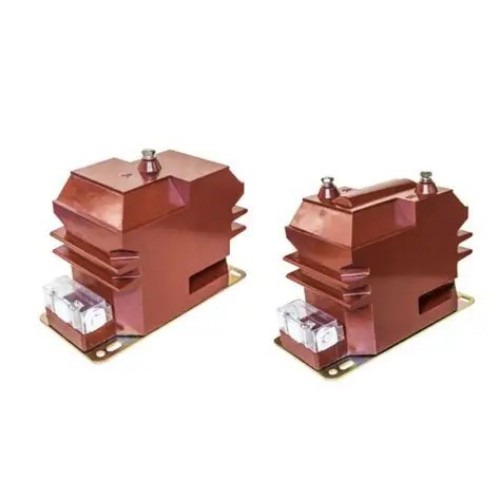

JDZ10-3/6/10A Spændingstransformer

Højkvalitets JDZ10-3/6/10A Spændingstransformer tilbydes af den kinesiske producent Comewill. Den er konstrueret til kritiske applikationer, de leverer pålidelig ydeevne til spændingsmåling, energimåling, overvågning i realtid og relæbeskyttelse i mellemspændingsstrømsystemer.

JDZ10-serien er designet til at rumme spændingsniveauer på 3kV, 6kV og 10kV, med kompatibilitet for både 50Hz og 60Hz frekvenser, hvilket gør dem tilpasningsdygtige til forskellige mellemspændingsdriftsforhold. Disse transformere er fremstillet i nøje overensstemmelse med IEC 186 og GB1207-2006 standarder og giver et stabilt og pålideligt grundlag for systemmåling og beskyttelse. Som en betroet Kina-baseret fabrik sikrer Comewill, at hver enhed opfylder strenge kvalitetsstandarder.

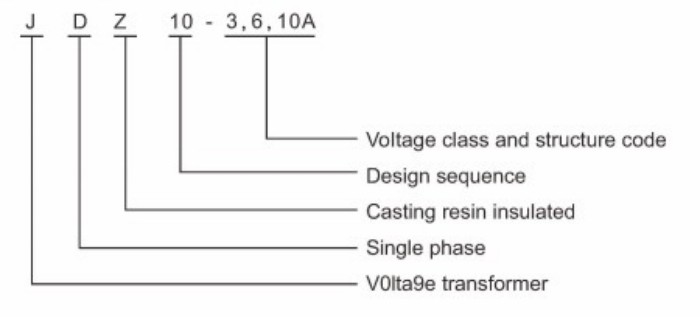

Typebetegnelse

Modelbetegnelsen for Comewills RZL-10 og JDZ10-3/6/10 spændingstransformatorer definerer klart enhedens kerneegenskaber:
J: Spændingstransformer – angiver udstyrskategorien.
D: Enkeltfaset – velegnet til enkeltfasede strømsystemer.
Z: Epoxyharpiksstøbt isolering – forbedrer isoleringsydelsen og holdbarheden.
3, 6, 10: Spændingsniveauer – identificerer kompatibilitet med 3kV, 6kV og 10kV systemer.

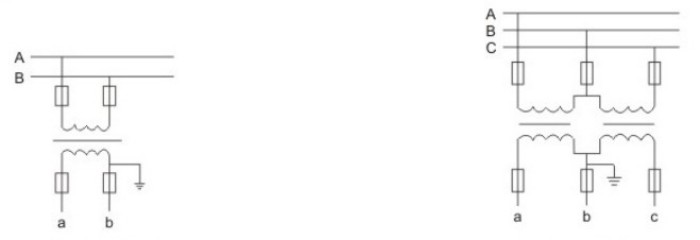

Ledningsdiagrammer

Transformatorerne understøtter både enfasede og trefasede ledningskonfigurationer, hvilket giver fleksibilitet til forskellige installationskrav.
Enfaset ledningsdiagram
Trefaset ledningsdiagram

Ledningsdiagram over enfaset linje Ledningsdiagram over trefaset linje

Servicebetingelser

For at sikre optimal ydeevne og forlænget levetid anbefales følgende driftsbetingelser for Comewill JDZ10-3/6/10A spændingstransformer:
Højde: Velegnet til installation op til 3.000 meter over havets overflade, med stabil drift i højhøjde områder uden særlige modifikationer.
Omgivelsestemperatur: Driftstemperaturområde fra -5°C til +40°C for at forhindre isolationsforringelse og nøjagtighedsafvigelse.
Relativ luftfugtighed: Maksimalt 65 % ved 20°C for at undgå fugtinduceret ældning af interne komponenter.
Forureningsniveau: Designet til klasse II forureningsmiljøer, i stand til at håndtere mindre indendørs eller udendørs forurening.
Installationsmiljø: Bør være fri for ætsende gasser for at beskytte kabinettet og indvendige viklinger.
Hvis installationsmiljøet på din side er specielt (såsom høj luftfugtighed og ætsende gasser), kan du kommunikere på forhånd for at tilpasse en tilpasningsplan!

Tekniske parametre

JDZ10-3/6/10A spændingstransformeren er fremstillet i overensstemmelse med GB20840.3-2013 og GB20840.1-2010 standarder, hvilket sikrer fuld overensstemmelse med nationale krav. Nøglespecifikationer omfatter:
Belastningseffektfaktor: cos Φ = 0,8 (lag), justeret med konventionelle sekundære kredsløbskarakteristika.
Krybeafstand: Designet til forureningsniveau II, hvilket minimerer risikoen for overslag ved isolering.
Ydeevne: Stabil måling og beskyttelsesrespons under standard driftsforhold.

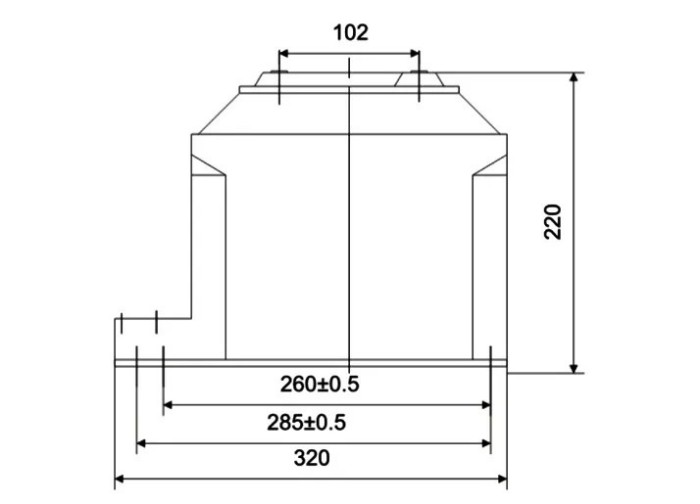

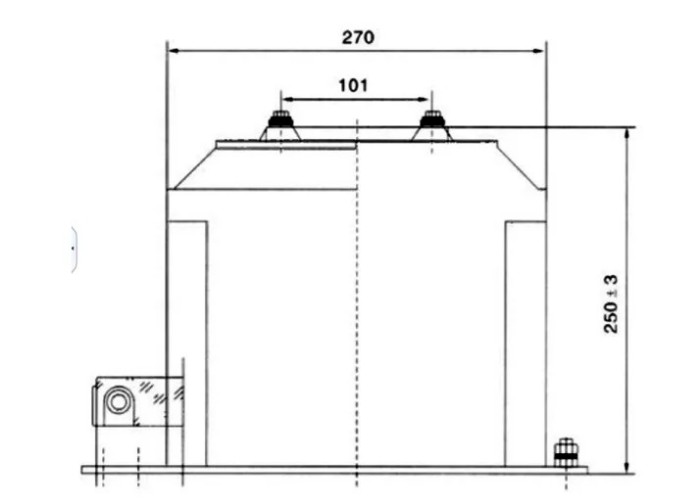

Oversigt og dimensioner af installation

FAQ

1. Hvad er de vigtigste funktioner i denne JDZ10-3/6/10A spændingstransformer?
Epoxyharpiksstøbt isolering, fuldt forseglet, enfaset design, kompakt størrelse og høj holdbarhed.

2. Hvilke spændingsniveauer og frekvenser understøttes?
3kV, 6kV og 10kV, kompatibel med 50Hz eller 60Hz systemer.

3. Hvilke standarder overholder den?
IEC 186 og GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).

4. Hvad er de nødvendige driftsbetingelser?
Højde ≤3000m, temperatur -5°C til +40°C, luftfugtighed ≤65% ved 20°C, Klasse II forureningsniveau, ingen ætsende gasser.

5. Kan det tilpasses til specielle miljøer?
Ja, Comewill tilbyder tilpasning til høj luftfugtighed eller korrosive forhold.

6. Hvad betyder modelbogstaverne?
J = Spændingstransformator, D = Enkeltfaset, Z = Epoxyharpiksstøbt isolering, 3/6/10 = Spændingsniveau.

7. Hvilke nøjagtighedsklasser er tilgængelige?
0,2, 0,5, 1 og 6P, med nominelle udgange fra 15VA til 90VA.
