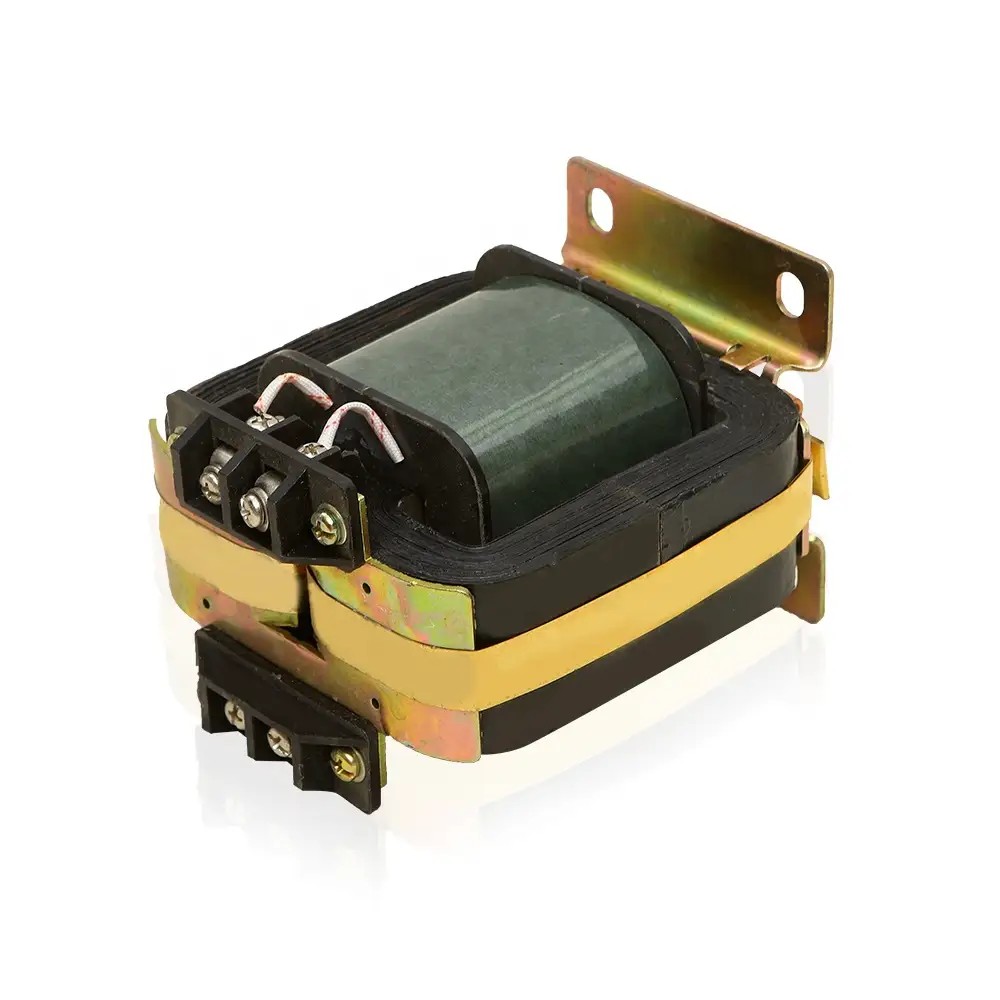

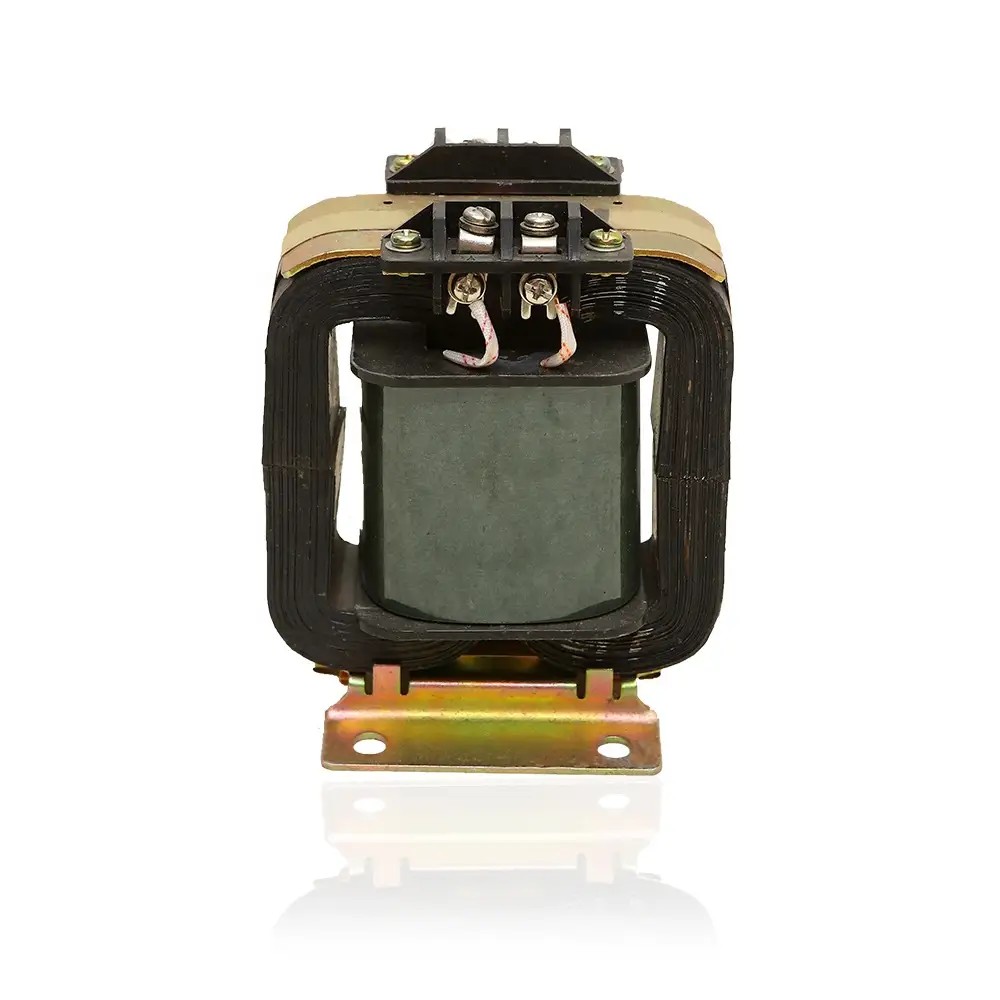

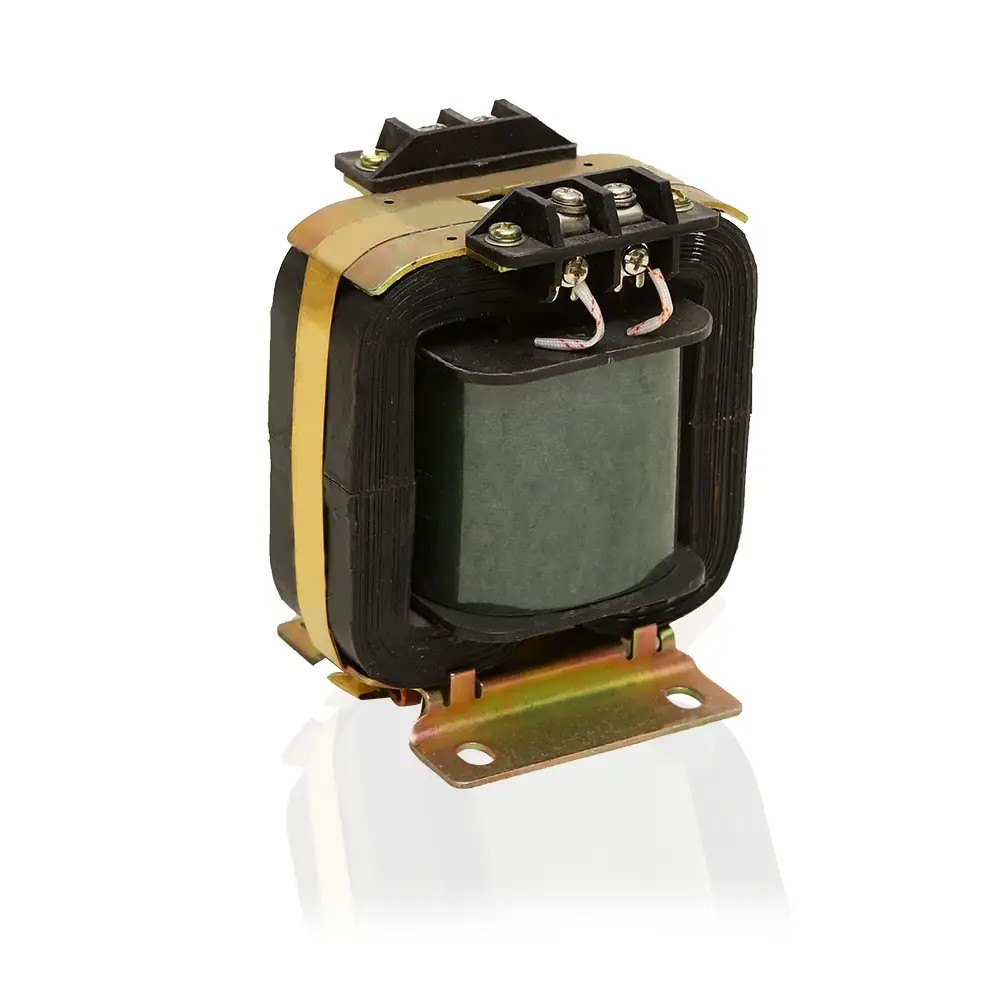

JDG4-0.5 Spændingstransformer

Som en professionel producent i Kina tilbyder Comewill JJDG4-0.5 spændingstransformatoren, konstrueret til nøjagtig spændingsmåling, energimåling og relæbeskyttelse. Bygget med en robust termohærdende fenolramme og højkvalitets siliciumstålkerner, overholder den GB1207 og IEC60044-2 standarderne.

Robust konstruktion: en robust termohærdende phenolplastikramme parret med koldvalsede siliciumstålkerner af høj kvalitet. Denne solide konstruktion leverer tre must-have-funktioner til vores indkøbsbehov: Spot-on spændingsmåling, pålidelig energimåling og stabil relæbeskyttelse – alt sammen afgørende for at holde strømsystemets infrastruktur kørende. Den tjekker alle boksene for både indenlandske GB1207-standarder og internationale IEC60044-2:2003-normer, og opfylder den strenge kvalitets- og overholdelsesbarriere, som vores virksomhed sætter for indkøbsprojekter.

Bygget med vores centrale indkøbsprioriteter - nøjagtighed, sikkerhed og lang levetid - i tankerne, er JDG4-0.5 spændingstransformatoren et perfekt match til vores behov, når vi udstyrer måleinstrumenter eller beskyttende relæsystemer. Dets kompakte, men robuste design holder mod overbelastning og fortsætter med at præstere konsekvent selv under barske indendørsforhold, hvilket direkte øger effektiviteten og sikkerheden af ​​de strømsystemer, vi implementerer. Uanset om det drejer sig om bulkkøb eller målrettede udstyrsopgraderinger, viser denne transformer sig at være et pålideligt, omkostningseffektivt valg, der passer perfekt til vores virksomheds indkøbskvalitetskrav og funktionelle behov.

Specifikation

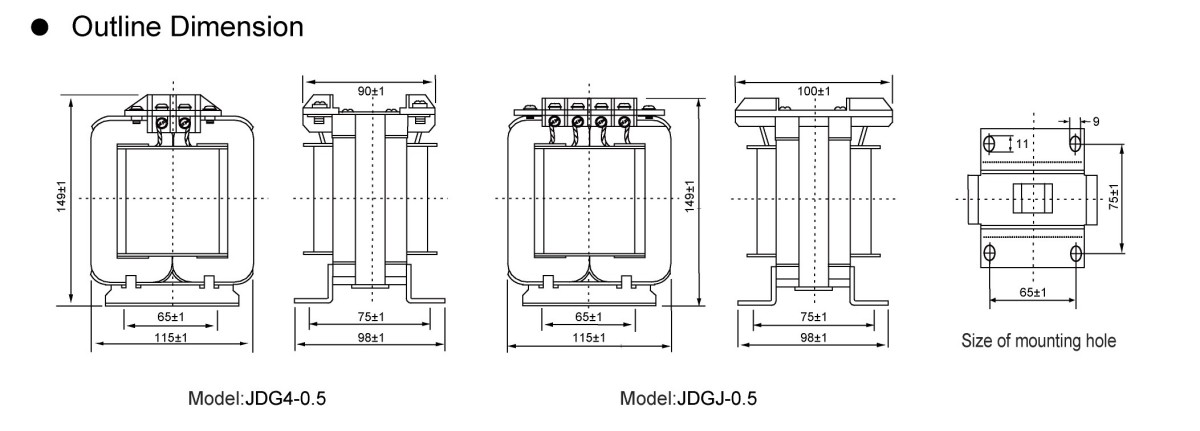

Oversigt og dimensioner af installation

JDG4-0.5 Indendørs lavspændingstransformator Dimensioner for installation

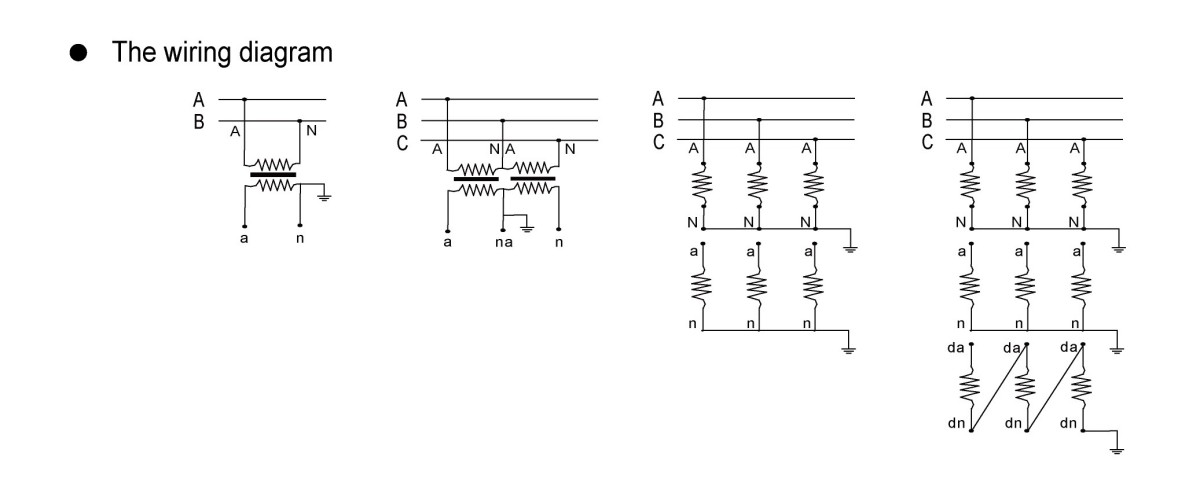

Tilslutningsmetoder for spændingstransformatorer

Indkøbsorienterede spændingstransformatorforbindelsesløsninger til Welcome (Wenzhou) Electric Co., Ltd

Når du vælger og anskaffer spændingstransformatorer (PT'er) fra vores fabrik, skiller tre specialiserede tilslutningsordninger sig ud for deres tekniske praktiske funktionalitet - hver skræddersyet til forskellige systemkrav og funktionelle prioriteter, hvilket sikrer overensstemmelse med projektindkøbsstandarder:

1. Stjerne (Y-Y) jordet forbindelse
Eksklusivt for strømsystemer med ujordede neutrale punkter eller dem, der er jordet via lysbueundertrykkelsesspoler, kræver denne forbindelse, at primærviklingens neutrale terminal skal være direkte jordet. Dens centrale indkøbsværdi ligger i at muliggøre præcis fase-til-jord spændingsmåling, et ikke-omsætteligt krav til overvågning af isolationstilstand i sådanne systemarkitekturer.
2. V-V ufuldstændig deltaforbindelse
Konstrueret ved hjælp af to enfasede PT'er, grænseflader dette skema med UAB- og UBC-linjespændingerne i strømnettet for at danne en ufuldstændig deltastruktur. En go-to-mulighed for indkøb i 20kV og under ujordede/bueundertrykkende spolejordede netværk, den udmærker sig ved inter-fase spændingsdetektion. En kritisk indkøbsbetragtning: den mangler evnen til at måle fase-til-jord-spænding, hvilket gør den uegnet til scenarier, der kræver fuld spændingsovervågning.
3. Åbn Delta Multi-Winding Connection
Denne konfiguration, der er dannet af tre enkeltfasede tre-vindede PT'er, anvender enten YN, yn, d11 eller YN, y, d11 ledninger - med den sekundære stjerneviklings neutrale jordforbindelse gennem B-fasen. Som et alsidigt indkøbsvalg rummer det alle spændingsniveauer, især 3~15kV-systemer. Den sekundære vikling leverer dobbelt funktionalitet (mellemfase- og fase-til-jord-spændingsmåling), mens den sekundære hjælpeviklings åbne delta-design understøtter forbindelse til isolationsmonitorer, ikke-jordede netværksrelæer eller direkte jordforbindelsessystembeskyttelsesenheder – hvilket udvider dens anvendelighed på tværs af forskellige indkøbsscenarier.
