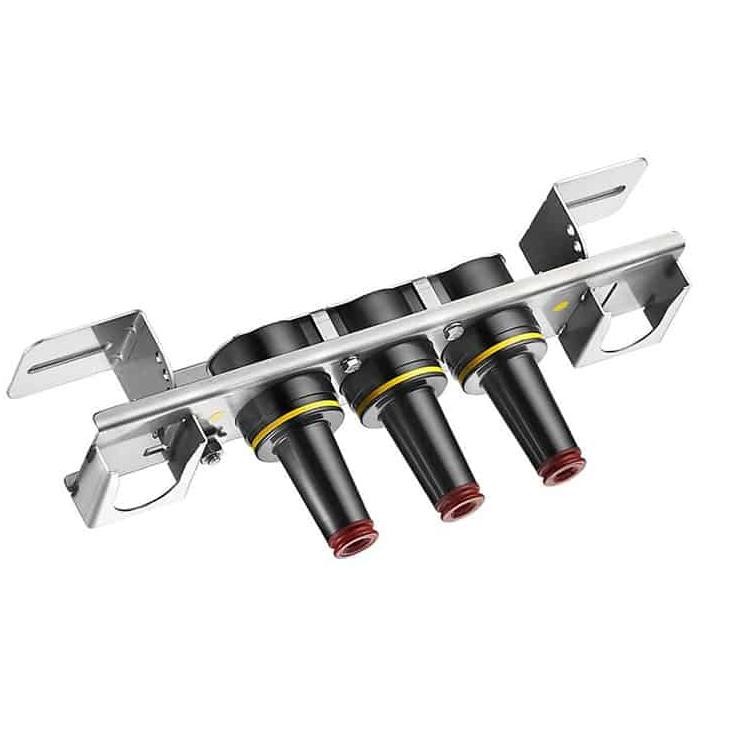

15KV 200A Loadbreak Junctio

Comewill-fabrikkens 15KV 200A Loadbreak Junction har en strømførende bane udelukkende af kobber, der sikrer pålidelig, ensartet ydeevne uanset forholdene.
Det opfylder fuldt ud IEEE Standard 386-kravene og er fuldstændigt udskifteligt med konkurrenternes produkter og andre tilhørende komponenter, der også overholder IEEE Standard 386. Når det er installeret med matchende dele, leverer dette loadbreak junction en fuldt afskærmet forbindelse, ideel til loadbreak-applikationer.

Hvad er en 15KV 200A Loadbreak Junction?

En 15KV 200A Loadbreak Junction er en mellemspændingskabelforbindelsesenhed, der bruges i strømdistributionssystemer til sikkert at forbinde, forgrene og sektionsopdele 15kV underjordiske kabler, mens den tillader belastningsbrud (strømførende switching). Det inkluderer typisk flere 200A-grænseflader (såsom 2, 3 eller 4 måder), der er internt buset sammen, hvilket muliggør fleksible sløjfe-, tap- eller splejsningskonfigurationer. Den er bygget til IEEE Standard 386 og sikrer fuldt afskærmet, sikker og pålidelig drift i pad-monterede transformere, koblingsudstyr og underjordiske hvælvingsapplikationer.

PRODUKTIONSTEST

Test udført i overensstemmelse med IEEE/ANSI Standard 386.
Minimum Corona spændingsniveau – 11 kV
AC 1 minut Modstand – 34 kV

Test udført i overensstemmelse med Chardons produktionsproceskrav:
Fysisk inspektion
Periodisk Dissektion
Periodisk røntgenanalyse

SPÆNDINGSKRAV
Spændingsklasse 15 kV
Maks. Klassificeringsfase til fase 14,4 kV
Maks. Klassificeringsfase til jord 8,3 kV
AC 1 minut Tåler 34 kV
DC 15 minutter Tåler 53 kV
BIL og Full Wave Crest 95 kV
Minimum Corona Spændingsniveau 11 kV
AKTUELLE RATINGER
Kontinuerlig: 200 ampere rms
Skift: 10 operationer ved 200 ampere rms ved 14,4 kV
Fejllukning: 10.000 ampere rms symmetrisk ved 14,4 kV i 0,17 s efter 10 på hinanden følgende vellykkede koblingsoperationer
Kort tid:
• 10.000 ampere rms symmetrisk i 0,17 s
• 3.500 ampere rms symmetrisk i 3,0 s

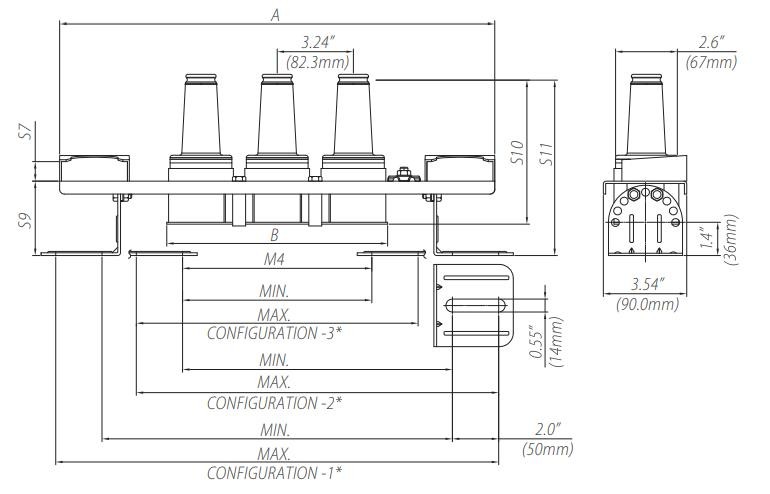

Kryds med beslag Dimensionsoplysninger

Belastningsbrudsoperationstrin

1. Fastgør klemmestangen sikkert til trækøjet.
2. Anvend ikke nogen trækkraft - drej blot stikket en lille drejning med uret for at bryde overfladefriktionen mellem albuen og bøsningen.
3. Træk stikket lige ud af bøsningen med en hurtig, fast bevægelse. Sørg for at holde stikket væk fra jordplan.
4. Placer stikket på den korrekte tilbehørsenhed, følg dette tilbehørs betjeningsvejledning.
5. Brug en klemmepind til at sætte en isoleret beskyttelseshætte (med afløbsledning forbundet til systemets jord) på enhver blotlagt strømførende bøsning.

FAQ

Hvad er hovedfunktionen af ​​en 15KV 200A Loadbreak Junction?
Den bruges til at sektionere, sløjfe, udtappe eller splejse mellemspændingskabler, samtidig med at det tillader sikker belastningsbrud i strømførende distributionssystemer.
Er den kompatibel med andre mærker?
Ja, den overholder fuldt ud IEEE Standard 386™, hvilket sikrer fuldstændig udskiftelighed med andre kompatible adskillelige isolerede konnektorsystemer.
Kan det bruges i underjordiske installationer?
Absolut. Den er specielt designet til pudemonteret udstyr og underjordiske hvælvingsapplikationer, hvor fugt, støv og pladsbegrænsninger er almindelige.
Hvilke sikkerhedsfunktioner giver 15KV 200A Loadbreak Junction?
Den tilbyder fuldt afskærmet EPDM-isolering, kontrolleret lastbrudsdrift, høj impulsmodstandsevne og stabil lysbueafbrydelsesydelse for sikker kobling.
