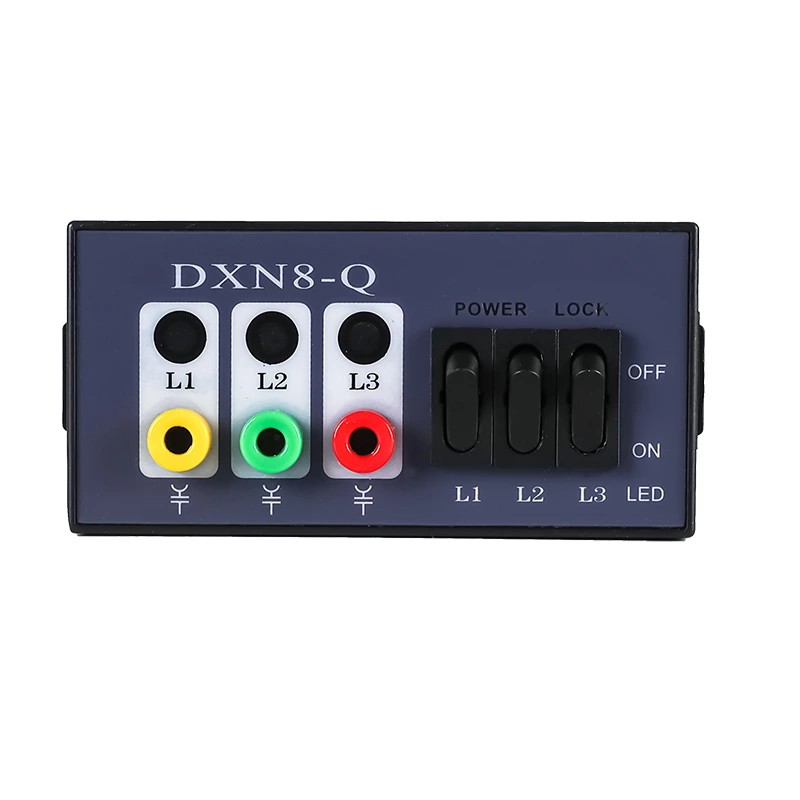

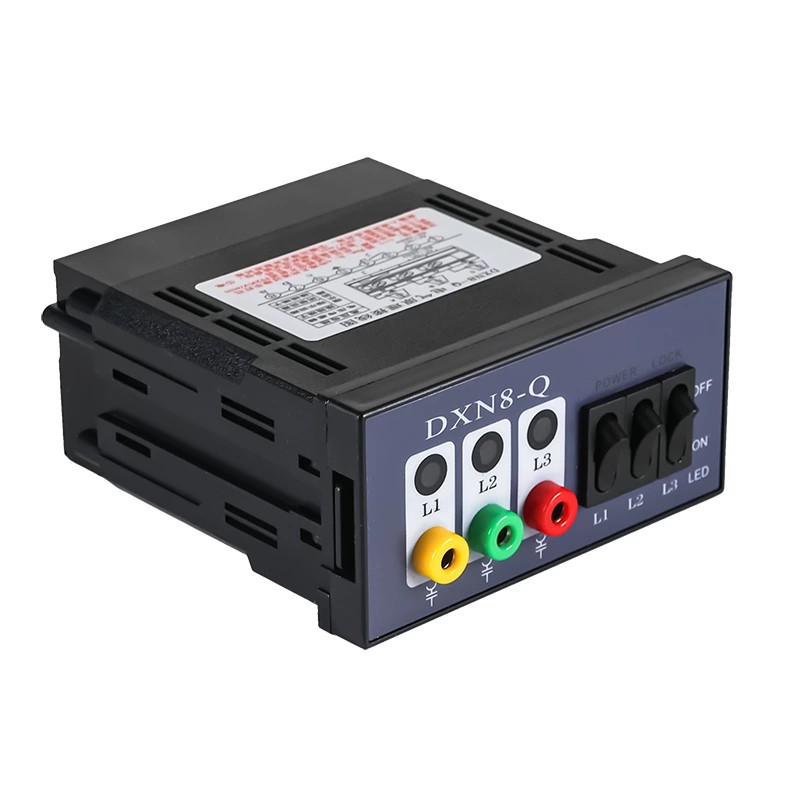

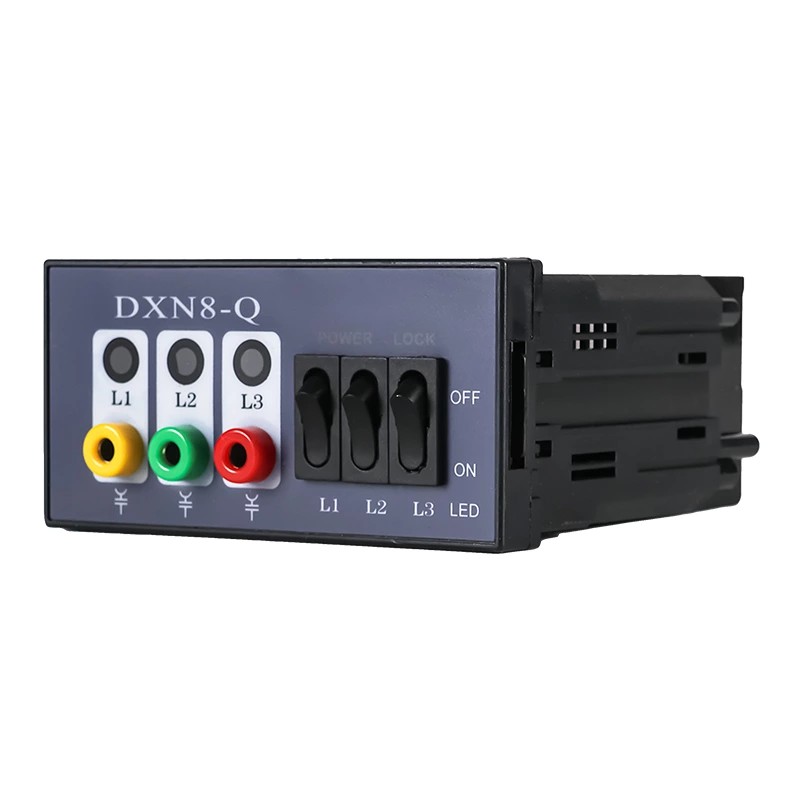

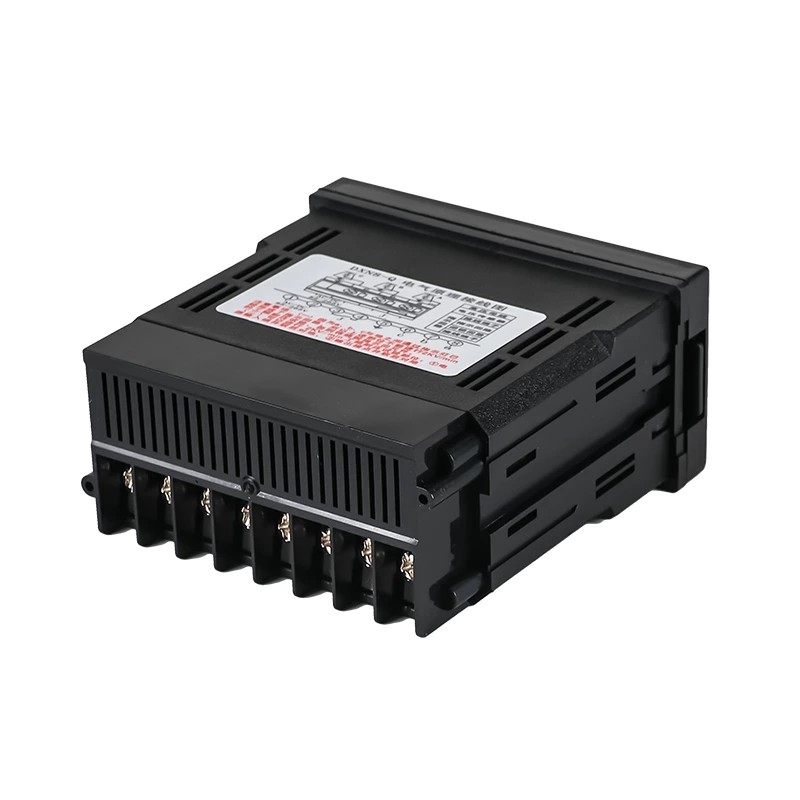

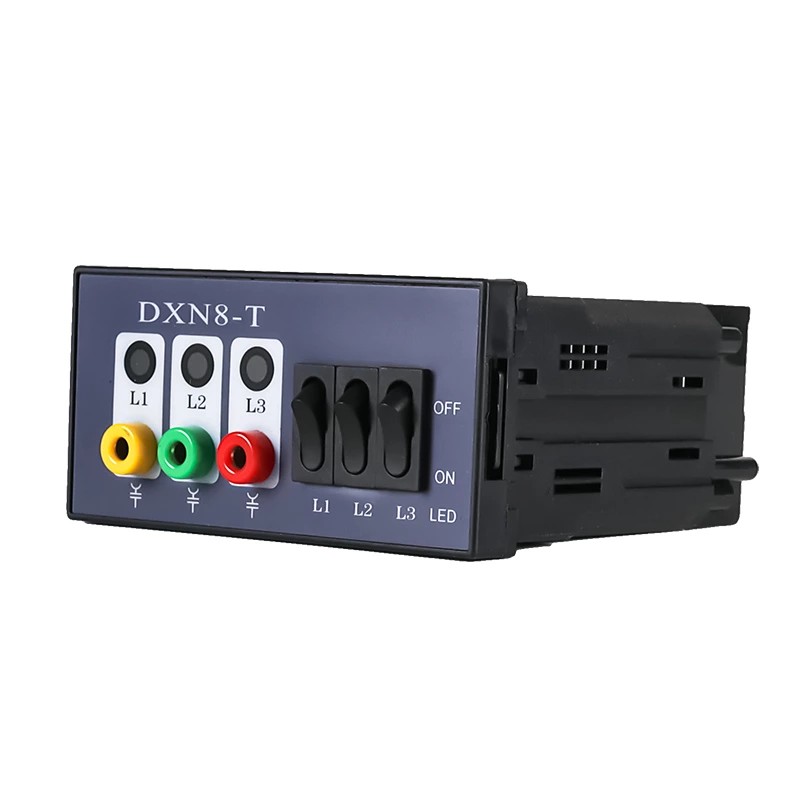

Indendørs højspændings live displayenhed DXN8-T/Q Interlock Type

Som en professionel producent i Kina vil Comewill gerne give dig kvalitets indendørs højspændings live displayenhed DXN8-T/Q Interlock Type, som er designet til at monteres direkte på indendørs højspændingsudstyr, og dens eneste opgave er at fortælle dig med et øjeblik, om gearet har strøm igennem det. For elektrikere og vedligeholdelsespersonale på stedet sparer denne ting så meget besvær - ikke mere at rode med de kedelige, tidskrævende registreringstrin. Det giver superklare sikkerhedsanvisninger lige fra hånden, hvilket virkelig reducerer risikoen for elektrisk stød fra fejlvurdering af, om en enhed er strømførende.

Nøglefunktioner:

Super intuitiv advarselseffekt: Når udstyret bærer højspænding, blinker LED-lamperne i displayvinduet virkelig skarpt - det er som en stor, iøjnefaldende påmindelse, der siger "højspænding live, kom ikke tæt på!". Hvis der ikke er nogen spænding, bliver displayet totalt mørkt, intet lys overhovedet. Ingen forvirrende signaler, så du kan se, at det er sikkert på et splitsekund, selv på få skridt væk. Vi bruger specifikt LED'er med høj lysstyrke, så de er nemme at få øje på selv i de lyse, veloplyste elektriske rum.

Hård og pålidelig nok til brug på stedet: Skallen er lavet af industrielt flammehæmmende ABS-plast. Disse ting kan klare at blive flyttet rundt og installeret flere gange - det ridser ikke let og kan tage et lille stød her og der. Vigtigst af alt er det en isolator i topklasse, så den holder elektriske felter i skak og forhindrer utilsigtede stød. Selv i elektriske rum, der er støvede, lidt fugtige eller har store temperaturudsving, fungerer det stabilt som en sten, ingen fejl.

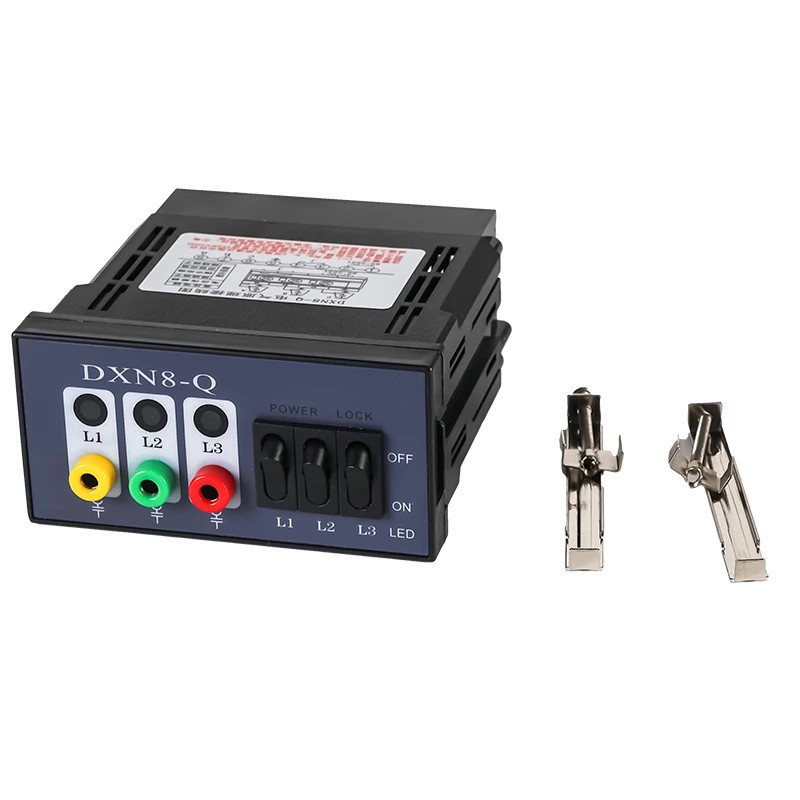

Installation er en leg: Indikatoren leveres med forborede standardhuller, så du ikke behøver at måle og bore på stedet - sparer masser af tid. Vi smider også et komplet sæt monteringsdele i pakken: skruer, pakninger, alt hvad du behøver. Teams på stedet har ikke brug for specielle værktøjer eller for at udføre kompliceret fejlfindingsarbejde. De kan få det ordnet og klar til brug på blot et par minutter, hvilket også reducerer arbejdsomkostningerne.

Typiske installationssteder

Denne indendørs højspændings live displayenhed DXN8-T/Q interlock type er hovedsageligt installeret i nøglepositioner af indendørs elektriske systemer, hvor du tydeligt skal se, om noget er strømførende. Det passer til det meste kerneudstyr i højspændingsdistributionsopsætninger, specifikt:
Indgående samleskinner (startpunktet for strømfordeling, kræver 24/7 overvågning af strømforsyningsstatus for at sikre stabil strømforsyning)
Strømafbrydere (kernekontrolkomponenter - før du udfører vedligeholdelsesarbejde, skal du absolut bekræfte, at det er sikkert, og denne indikator fortæller dig det med det samme)
Hovedtransformatorer (nøgleudstyr til strømkonvertering, har brug for konstant strømindikation for at holde styr på dets arbejdsstatus)
Omskifterskabe (områder med hyppig drift og vedligeholdelse - at have klare sikkerhedsanvisninger her er afgørende for at holde personalet ude af fare)
Andet indendørs elektrisk højspændingsudstyr (såsom højspændingskoblingsbokse, højspændingsreaktorer osv.)

Driftsprincip

Indendørs højspændings live displayenhed DXN8-T/Q Interlock Type kører på princippet om elektrisk feltkobling - for at sige det på en enkel måde bruger den det elektriske højspændingsfelt og den indbyggede sensor til at fungere. Den anvender induktiv berøringsfri prøvetagning, så den kan registrere strømforsyningsstatus og vise den fra sikker afstand. I modsætning til de gammeldags kontakt-type detektorer, rører denne aldrig de højspændingsspændingsførende dele direkte. Det er ikke kun godt til at forlænge enhedens levetid, men gør det også super sikkert for de mennesker, der arbejder på stedet.

Lad os nedbryde arbejdsprocessen trin for trin, pæn og let at forstå:
Inde i enheden er der tre uafhængige sensorenheder. Hver enhed er forbundet til henholdsvis A, B, C trefasede samleskinner i højspændingssystemet. På denne måde kan vi registrere aktiveringsstatussen for alle tre faser uden at gå glip af nogen - ingen blinde vinkler i beskyttelsen.

Ved installation skal de tre sensorer opsættes strengt i overensstemmelse med nationale elektriske sikkerhedsstandarder. De rører slet ikke de højspændingsspændingsførende dele og holder en tilstrækkelig sikkerhedsafstand. Dette eliminerer fuldstændig risikoen for elektrisk lækage eller kortslutning, hvilket gør installationen og brugsprocessen fuldstændig sikker.

Når højspændingsudstyret er strømførende, vil sensorerne fange det elektriske feltsignal, der udsendes af de strømførende dele. Inde i sensoren konverteres dette signal til et stabilt elektrisk signal, som derefter overføres til displayets strømmodul.

Når strømmodulet modtager dette gyldige signal, vil det få de trefasede indikatorlamper på displayet til at blinke, hvilket tydeligt indikerer, at højspændingsudstyret er tændt. Hvis der ikke registreres noget elektrisk feltsignal (det vil sige, der er ingen spænding), forbliver indikatorlysene slukkede, hvilket giver et klart sikkert signal.

Fejlindikatorfunktion

Udover den grundlæggende funktion med at vise strømstatus, hjælper denne indendørs højspændings-live-displayenhed DXN8-T/Q Interlock Type også med fejldiagnose - den er super nyttig for vedligeholdelsesteam på stedet:

Registrerer enfasede jordingsfejl

Fejlfase til indikator OFF

Normale faser til indikatorer blinker stadig

Muliggør hurtig fejlfinding uden ekstra værktøj

Reducerer nedetid og vedligeholdelsesindsats

Produktfordele og værdi

1. Forbedret sikkerhed

Øjeblikkelig visuel advarsel

Forhindrer fejlvurdering af strømførende udstyr

2. Lave vedligeholdelsesomkostninger

Enkel struktur, lav fejlrate

8-10 års levetid

Vedligeholdelsesfri drift

3. Stærk kompatibilitet

Velegnet til de fleste indendørs HV-systemer

Kompatibel med forskellige udstyrsmærker

Forenkler indkøb

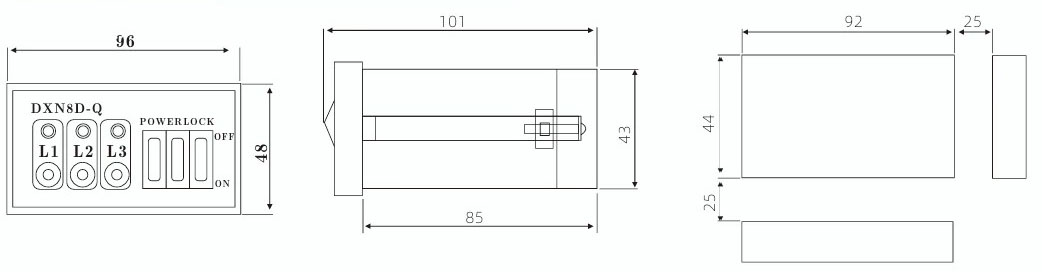

Form og åbningsstørrelse

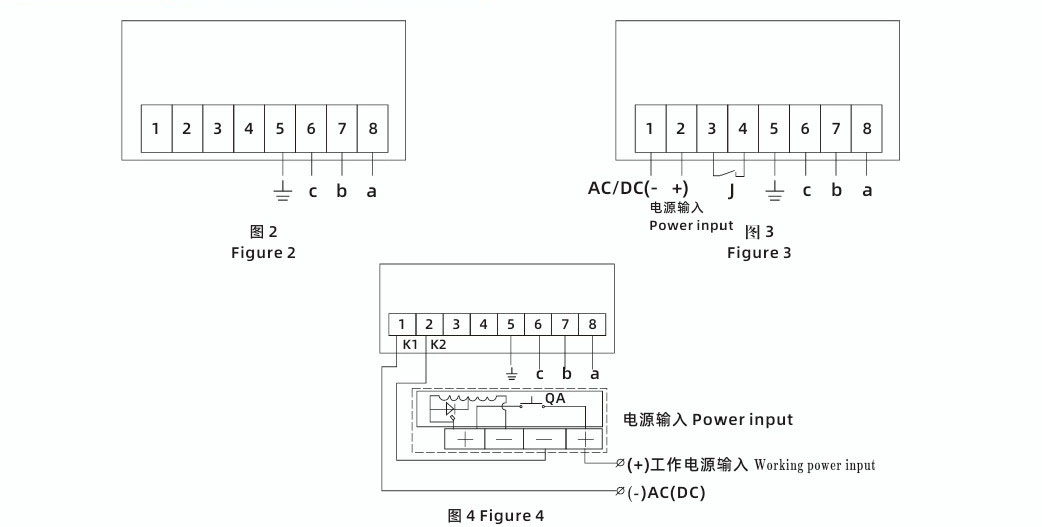

Ledningsdiagram set bagfra
