1.Top sikkerhed. Fuldt isoleret lukket struktur (IP67), forbedret faseadskillelsesdesign, uafhængig faseafbryderovervågning – opfylder strenge indkøbssikkerhedsstandarder.

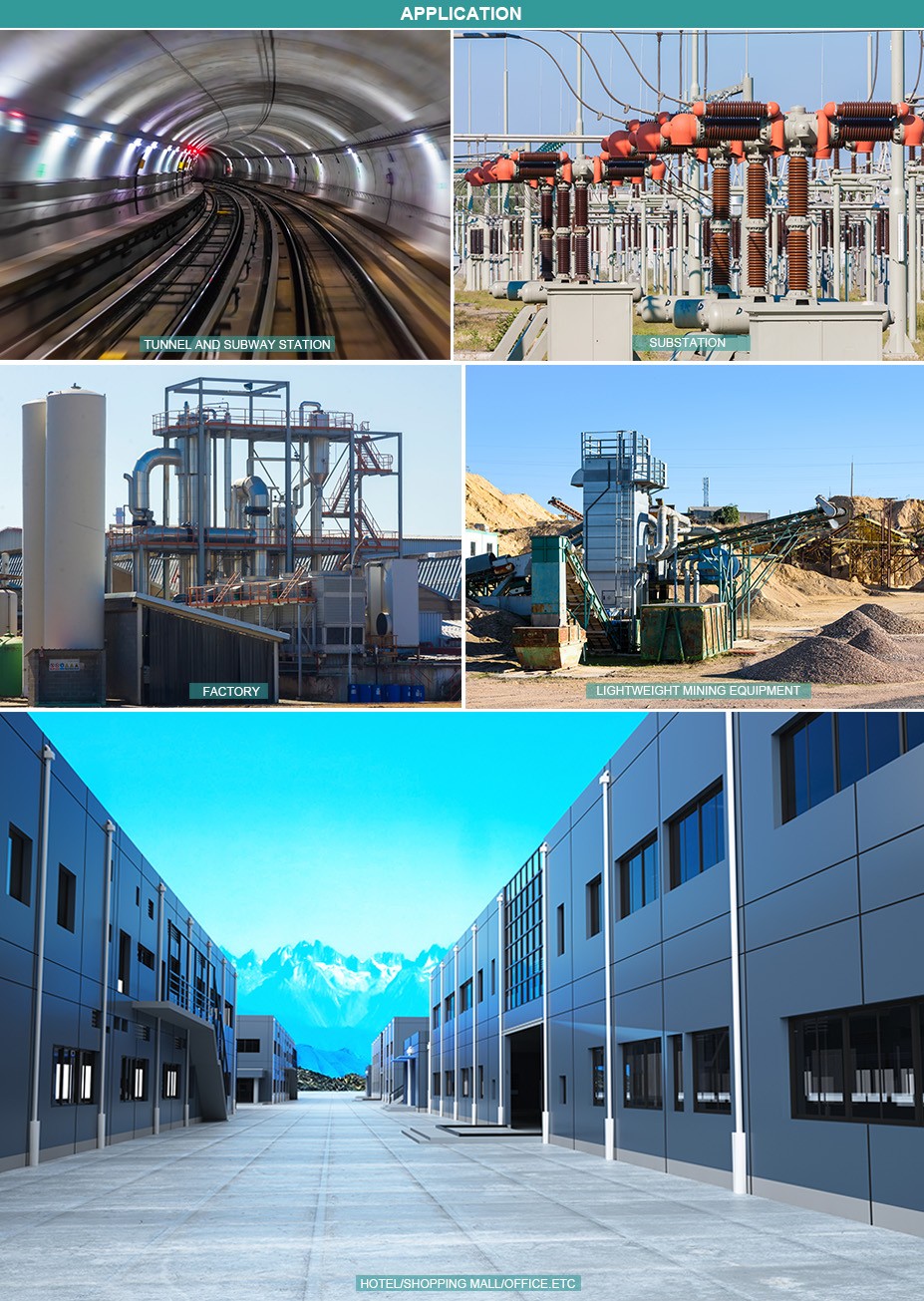

2. Tilpasningsbar til alle miljøer. Comewill fra fabrikken højkvalitets 12kV solidt isoleret koblingsudstyr SF6-ringhovedenhed fungerer i lav/høj temperatur, stor højde, høj luftfugtighed, korrosion, lavtliggende, eksplosionssikre zoner – ingen grænser for indkøbsscenarier.
3.Fleksibel og praktisk. Standard modulært design for nem udvidelse/ændring/udskiftning. Kompakt størrelse forenkler transport og vedligeholdelse efter indkøb.
4. Miljøvenlig. Erstatter SF6 med epoxyharpiks – balancerer ydeevne og overholdelse af grønne indkøb.
1,12kV solidt isoleret koblingsudstyr SF6-ringhovedenhed fremstillet i Kina er velegnet til brug i miljøer med en højde på ikke over 2000 meter.
2. Det fungerer pålideligt inden for det relative temperaturområde på -40 ℃ til +55 ℃.
3. Det kan modstå en gennemsnitlig daglig luftfugtighed på højst 95% og en gennemsnitlig månedlig luftfugtighed på højst 90%.
4. Designet af 12kV solidt isoleret koblingsudstyr SF6-ringhovedenhed kan modstå seismisk intensitet op til 8 på Richter-skalaen.
| Navn | Enhed | Belast kontaktenhed | Kombineret apparat enhed | Afbryderenhed | |
| Nominel spænding | kV | 12 | |||
| Nominel frekv. | Hz | 50 | |||
| Nominel strøm | A | 630 | ≤125 | 630/1250 | |
| Nominel isoleringsniveau | Strømfrekvens modstår spænding (fase-til-fase eller fase til jord) | kV | 42 | ||
| Strømfrekvens modstår spænding (mellem åbne kontakter) | 48 | ||||
| Strømfrekvens modstår spænding (kontrol- og hjælpekredsløb) | 2 | ||||
| Lynimpuls modstår spænding (fase-til-fase eller fase til jord) | 95 | ||||
| Lynimpuls modstår spænding (mellem åbne kontakter) | 110 | ||||
| Nominel korttidsmodstå strøm | Hovedkredsløb (4s/2s) | kA | 20/25 | — | 20/25 |
| Jordingskredsløb (2s) |
|
17.4/21.7 | — | 17.4/21.7 | |
| Nominel topmodstandsstrøm | Hovedkredsløb | kA | 50/63 | — | 50/63 |
| Jordingskredsløb | 43,5/54,3 | — | 43,5/54,3 | ||
| Nominel kortslutningsbrudstrøm | kA | — | 31.5 | 20/25 | |
| Nominel kortslutningsfrembringende strøm | kA | 50/63 | 80 | 50/63 | |
| Nominel overførselsstrøm | A | — | 1600 | — | |
| Mekanisk liv | Belastningsafbryder/afbryder | Tider | 5000 | 5000 | 10000 |
| Afbryder / jordforbindelse | Tider | 3000 | 3000 | 3000 | |
| Nominel tryk for SF6-gas (relativ værdi ved 20 ℃) | Nominelt ladetryk | MPa | 0.035 | ||
| Min. funktionelt ladetryk | 0.02 | ||||
| Beskyttelsesgrad | Kabinet krop |
|
IP4X | ||
| Gaskasse |
|
IP67 | |||
| Årlig relativ lækagehastighed af gas | %/Å | ≤0,05 | |||
Hot Tags: 12kv sf6-isoleret ringhovedenhed, Kina, producenter, fabrik, pris, 12kv Sf6-isoleret ringhovedenhed, metalindkapslet ringhovedenhed, mediumspændingsringhovedenhed, MV SF6-isoleret ringhovedenhed, sikringstype ringhovedenhed, ringgasisoleret
