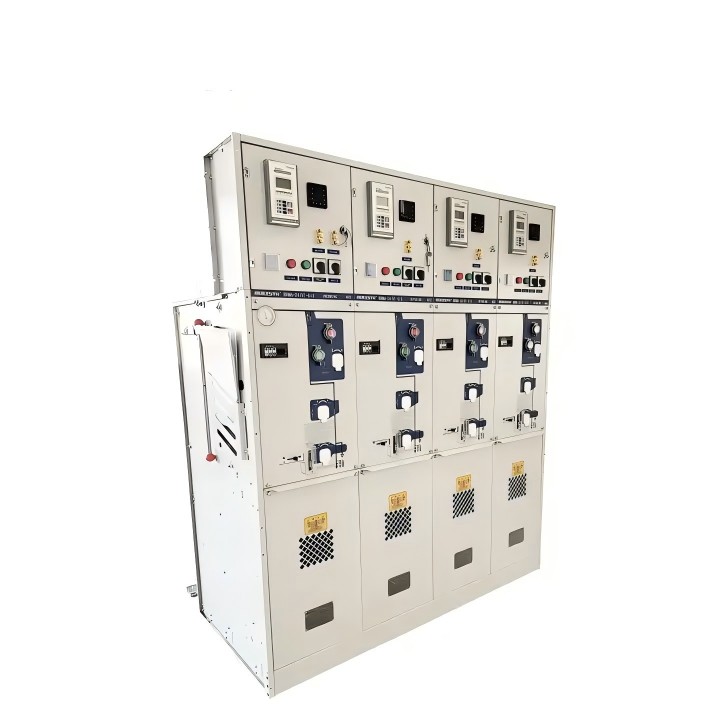

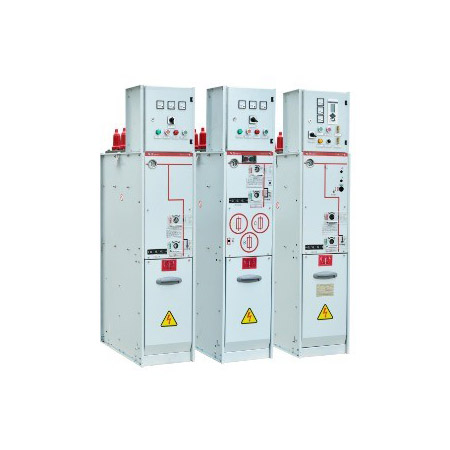

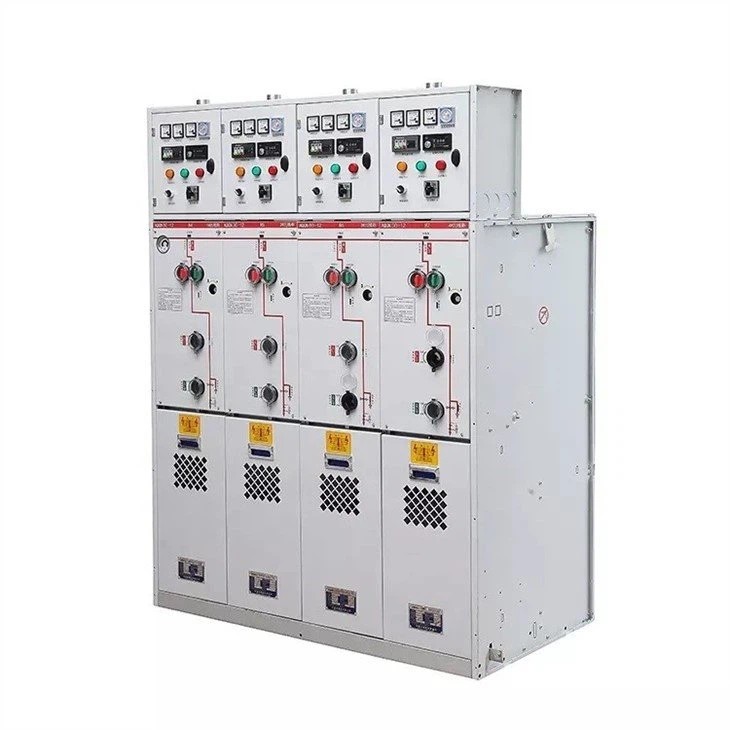

24kV Ring Hovedenhed SF6 gasisoleret koblingsudstyr

Leder du efter et kvalitets 24kV Ring Hovedenhed SF6 gasisoleret koblingsudstyr? Comewill-fabrikken tilbyder en alsidig, modulær RMU-løsning. Med en nominel spænding op til 24kV og lækagehastigheder under 0,25‰, integrerer vores koblingsudstyr vakuum/SF6-afbrydere og 3-stations belastningsafbrydere.

Produktfordele

Robotlasersvejsningsteknologi: I modsætning til manuel svejsning, som er tilbøjelig til mikroskopiske sprækker, er vores SF6 "airbags" (gastanke) forseglet ved hjælp af præcisionsrobotik. Dette sikrer en lækagerate på ≤0,25‰ om året, hvilket væsentligt overstiger standardkravene.

Lang elektrisk levetid: Belastningskontakter: Nå E3-niveau, den højeste grad for hyppige koblingsoperationer.

Strømafbrydere: Nå E2-niveau, hvilket sikrer robust kortslutningsbrud uden hyppig kontaktudskiftning.

Miljømæssig modstandsdygtighed: Med en IP67-klassificering er de primære højspændingskomponenter fuldstændigt beskyttet mod støv og midlertidig nedsænkning i vand, hvilket gør 24kV ringhovedenhed SF6 gasisoleret koblingsudstyr perfekt til fugtige kystområder eller støvede industrianlæg.

Driftssikkerhed: Gastrykket er strengt begrænset til 1,4 bar, og 3-stations belastningskontaktdesignet sikrer en klar "Lukket-Åben-Jord"-positionering, fuldt valideret af typetestrapporter.

Produktparametre:

*SF6 isoleringsring hovedenhed
*Indendørs mellemspændingsfordelingsanlæg
*Nominel spænding: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
* Gulvstående
*Årlig lækagerate ≤0,25‰ pr. år
*SF6 gastryk ved 20 ℃ er 0,4 bar (relativt tryk)
*Standard: IEC, ANSI, GB

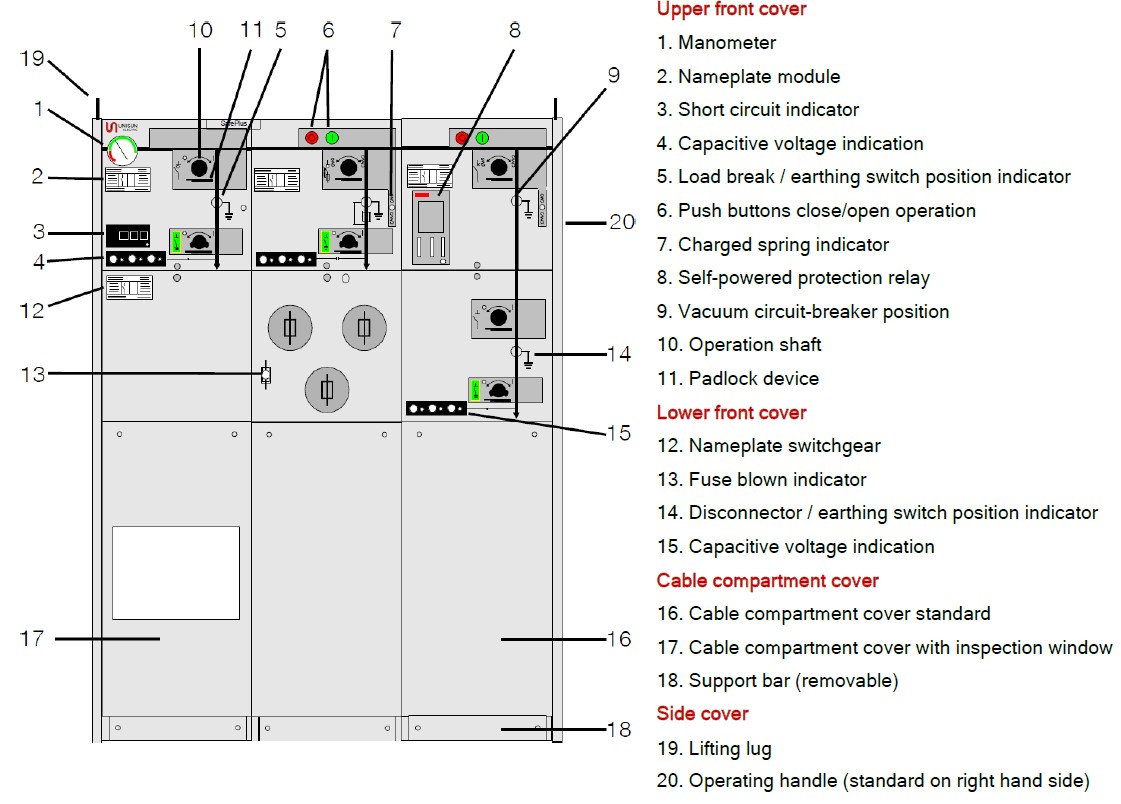

Udvendig samling

Teknisk dato for C-skab

Fås med 42kV strømfrekvensmodstandsspænding

Teknisk dato for F-skab

1)         Begrænset af højspændingssikringsforbindelser
2)         Fås med 42kV strømfrekvensmodstandsspænding

Teknisk dato for V-skab

1)         Fås med 42kV strømfrekvensmodstandsspænding
2)         Afhænger af typen af ​​brugt bøsning
3)         Grænseflade A – 12,5kA/1s, grænseflade B – 16kA/1s

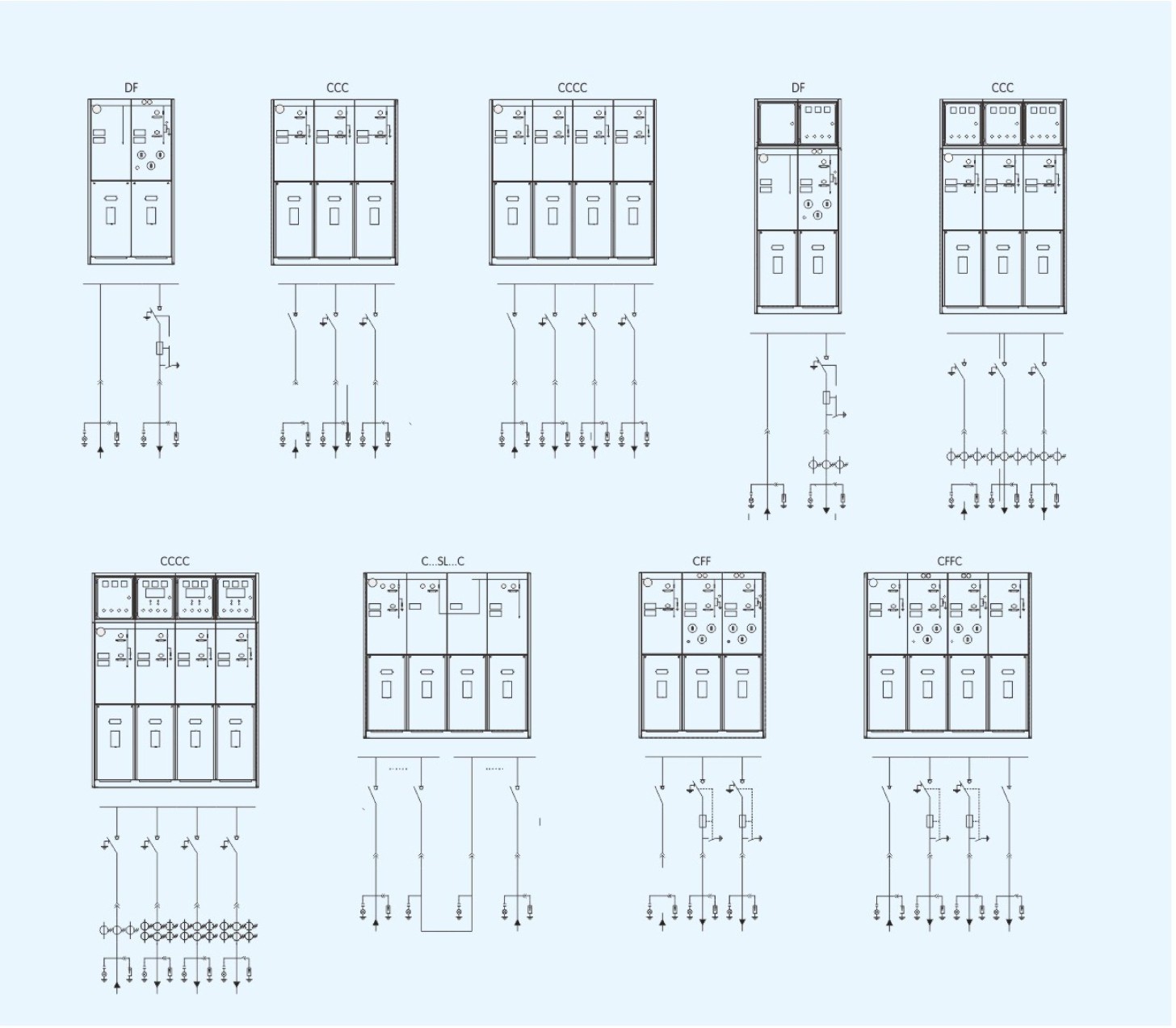

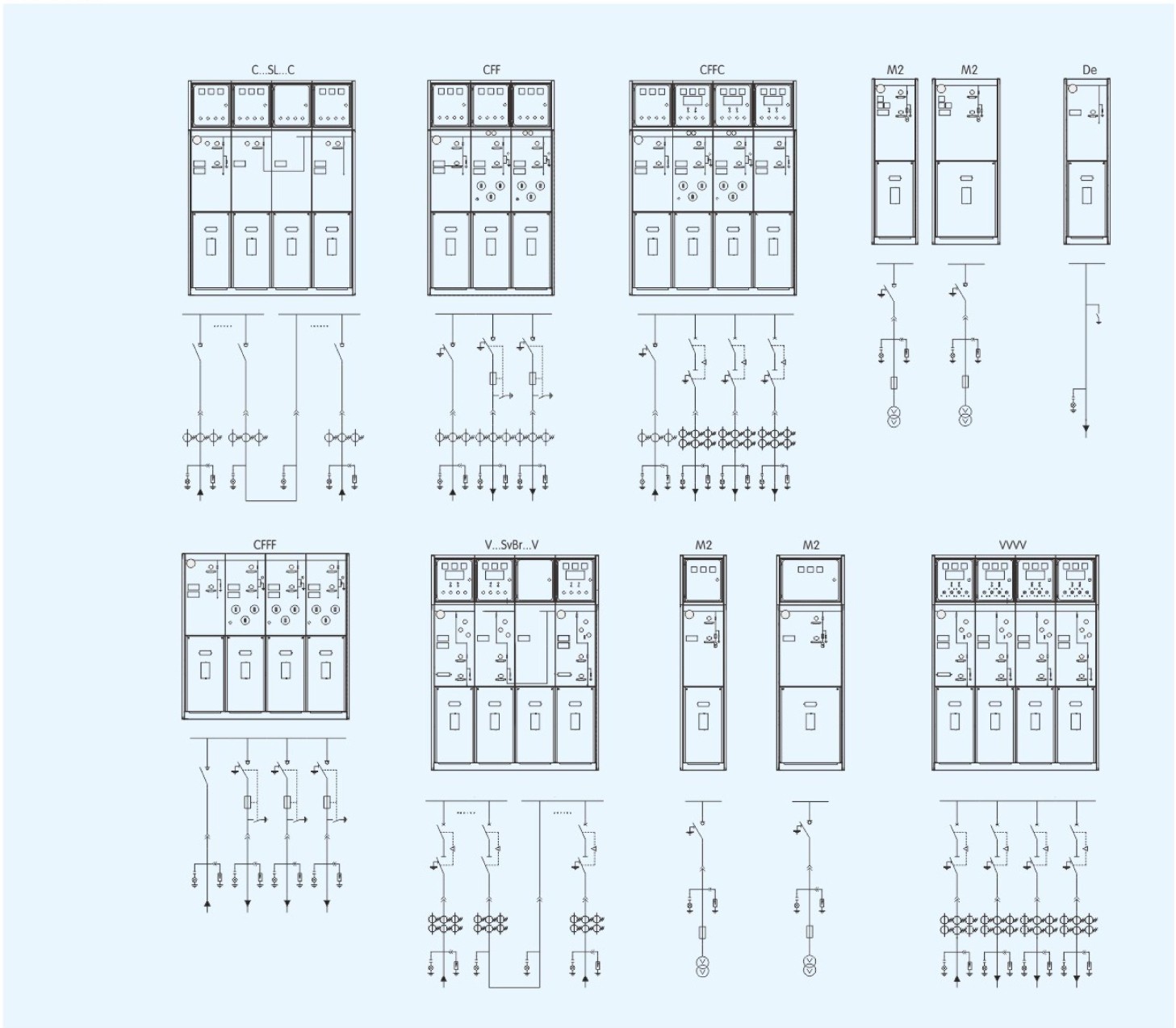

Infrastruktur diagram

FAQ

Q1: Hvad er den maksimale nominelle spænding for din RMU-serie?

A: Mens vores flagskibsmodel er 24kV-enheden, dækker vores sortiment 3,3kV op til 40,5kV for at opfylde forskellige internationale netkrav.

Spørgsmål 2: Kan jeg vælge mellem vakuum- og SF6-kredsløbsafbrydere?

A: Ja. I vores "V" skab tilbyder vi begge muligheder. Vakuumafbrydere foretrækkes ofte på grund af deres lave vedligeholdelse, mens SF6-afbrydere er tilgængelige baseret på specifikke belastninger og miljømæssige behov.

Q3: Hvordan sikrer du, at gastrykket forbliver sikkert?

A: Vi bruger et relativt tryk på 0,4 bar (ved 20°C) og en maks. grænse på 1,4 bar. Hver enhed inkluderer en trykmåler med hjælpekontakter til fjernovervågning og alarmer.

Q4: Er udstyret velegnet til barske udendørs miljøer?

A: Ja. Mens RMU er et indendørs design, er SF6-kernetanken IP67-klassificeret. Når den er anbragt i en ordentlig udendørs kiosk (kompakt transformerstation), trives den i områder med høj luftfugtighed eller høj forurening.
