EKL-4DXN linjefejlindikator med livestatus

Hvad er EKL-4DXN linjefejlindikator med livestatus?

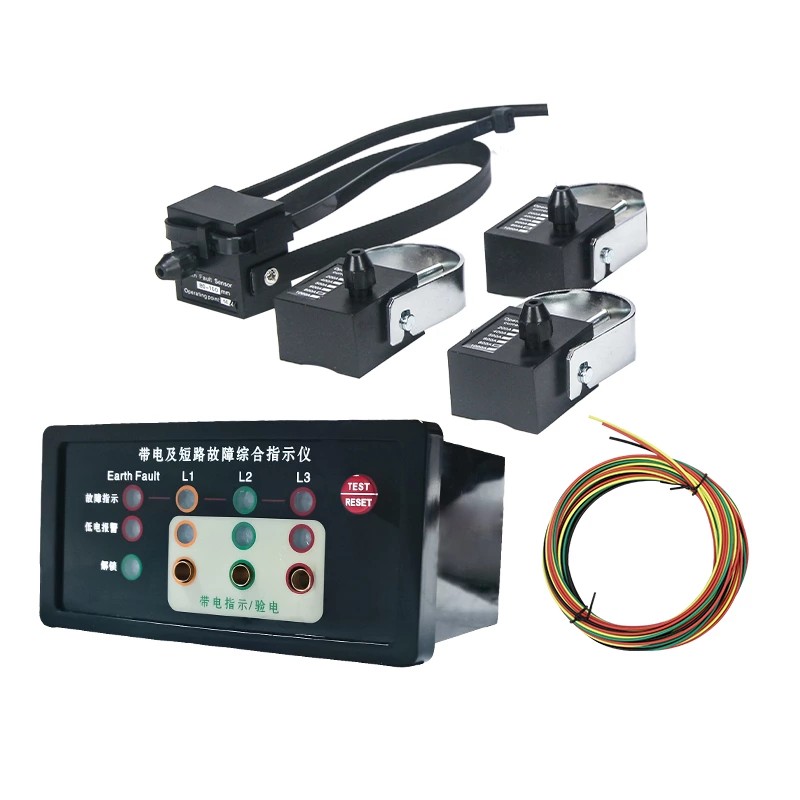

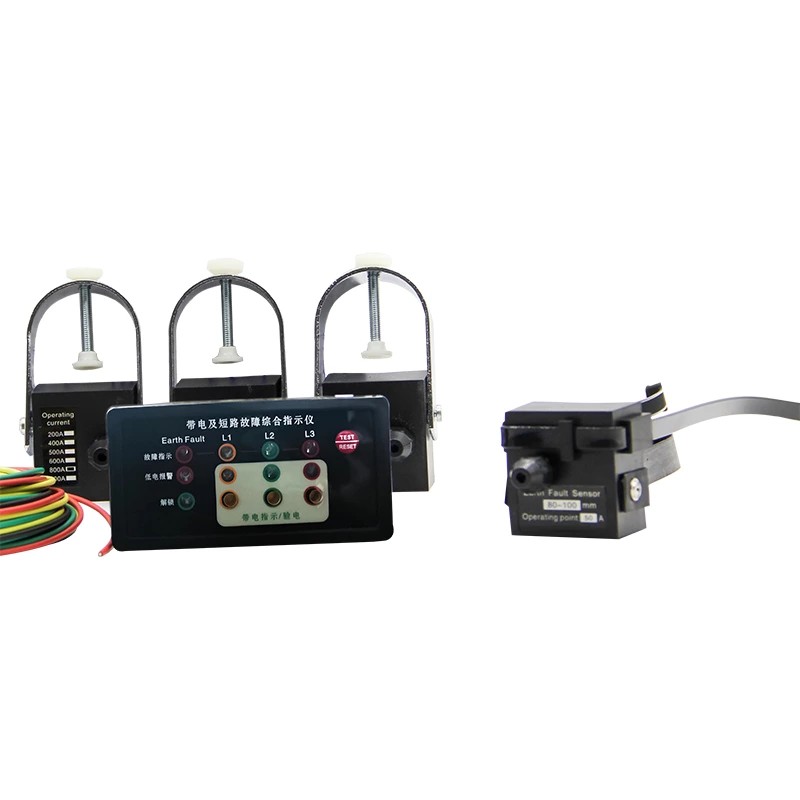

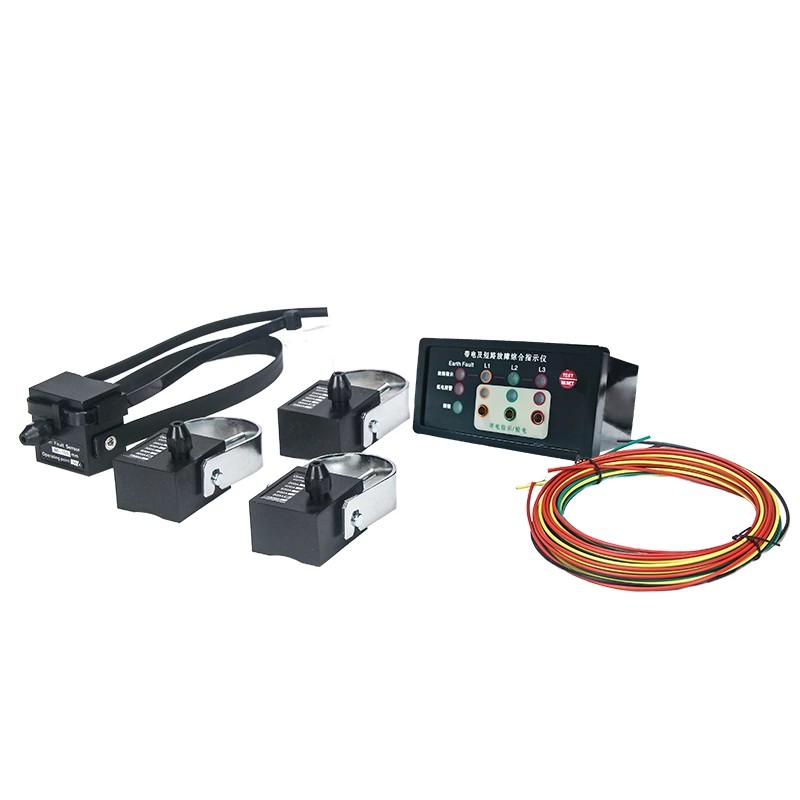

EKL-4DXN Line Fault Indicator med Live Status er en online overvågningsenhed udviklet af Comewill specifikt til højspændingsanlæg og distributionsnetværk under 20kV. Denne enhed integrerer fejldetektion, live indikation og faseverifikationsfunktioner. Ved at bruge et modulært design og fiberoptisk kommunikationsteknologi kan den fungere stabilt i komplekse elektromagnetiske miljøer, hvilket giver pålidelig support til daglige inspektioner og fejldiagnose i strømsystemer.

Produktegenskaber

1. Kernefejlalarmfunktioner

Kortslutningsfejlalarm

Når der opstår en kortslutning i ledningen, fanger den kortslutningssensor, der er indbygget i EKL-4DXN Line Fault Indicator med Live Status, straks fejlstrømmen og sender alarmsignalet til værtscomputeren via fiberoptisk kabel. Fiberoptisk kommunikation har stærke anti-interferensegenskaber, hvilket undgår påvirkning af elektromagnetisk støj inde i koblingsudstyret på signaltransmission. Ved modtagelse af signalet udløser værtscomputeren den tilsvarende kortslutningsfejlindikator, hvilket hjælper personale på stedet med hurtigt at lokalisere det defekte kredsløb.

Jordfejlsalarm

Jordingssensoren overvåger kontinuerligt ledningens nulsekvensstrøm. When the ground fault current reaches or exceeds the preset alarm threshold, the sensor sends a signal to the main unit via optical fiber, and the main unit immediately activates the ground fault alarm. Denne funktion hjælper med at opdage jordfejl tidligt, forhindrer yderligere forringelse af udstyrets isolering og reducerer risikoen for elektrisk stød.

2. Højspændingsrelaterede funktioner

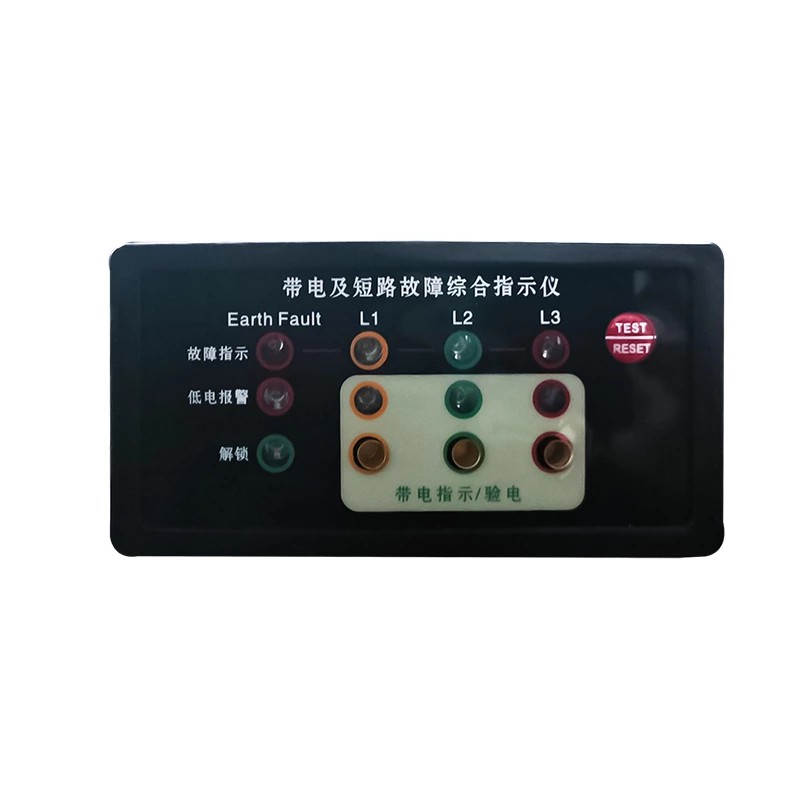

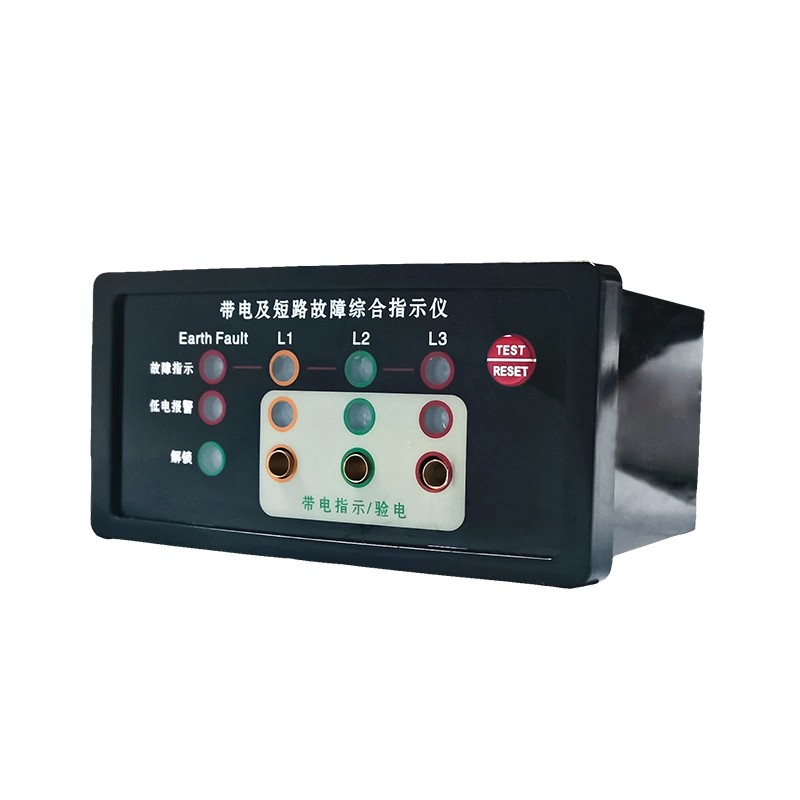

Højspændingsstrømstatusindikator: Kvalitets-EKL-4DXN-linjefejlindikatoren med livestatus overvåger kontinuerligt strømførende status for højspændingsledninger. Hovedenhedens panel er udstyret med LED-indikatorer med høj lysstyrke, svarende til henholdsvis L1, L2 og L3 faserne. Blinkfrekvensen af ​​indikatorerne afspejler nogenlunde spændingsniveauet. LED'erne får strøm direkte fra det højspændings elektriske felt, uden at forbruge hovedenhedens indbyggede batteri. Dette design sikrer kontinuiteten af ​​live-statusindikation og forlænger den samlede batterilevetid.

Højspændingsfaseverifikation: Hovedenhedens panel har en dedikeret faseverifikationsgrænseflade. Vedligeholdelsespersonale kan bruge denne grænseflade til at teste og bekræfte nøjagtigheden af ​​højspændingsspændingsindgangssignalet og fejlindikationen. Brug af denne funktion til at verificere fasen, før der udføres linjeforbindelse eller vedligeholdelsesarbejde, hjælper med at undgå udstyrsfejl forårsaget af fasefejl.

3. Fleksible nulstillingstilstande

For at tilpasse sig forskellige arbejdsrytmer på forskellige steder tilbyder EKL-4DXN tre nulstillingstilstande:

Automatisk nulstilling: Når fejlen er ryddet, kan enheden automatisk nulstilles på et forudindstillet tidspunkt. Valgfri nulstillingsintervaller inkluderer 8 sekunder, 12 timer, 24 timer og 48 timer (fabriksstandard er 12 timer). Denne tilstand er velegnet til uovervågede eller fjerntliggende steder, hvilket reducerer hyppigheden af ​​nulstillinger på stedet af vedligeholdelsespersonale.

Manuel nulstilling: Efter fejlen er løst, kan personale på stedet trykke direkte på knappen "Nulstil/Test" på EKL-4DXN linjefejlindikator med Live Status-panelet for straks at slette alarmstatussen og sikre, at enhedens indikation stemmer overens med den aktuelle linjestatus.

Fjernnulstilling: Enheden understøtter afsendelse af alarmsignaler til kontrolcentret og kan også modtage fjernnulstillingskommandoer fra kontrolcentret. For store distributionsnetværk med adskillige eksterne enheder hjælper denne funktion koordinatorer med fjernadministrering af enhedsstatus, hvilket reducerer unødvendige besøg på stedet.

4. Selvtest og lavspændingsalarmfunktioner

Automatisk testfunktion: For at sikre, at udstyret er i normal driftstilstand, kan brugeren trykke på knappen "Nulstil/Test" på hovedenhedens panel. På dette tidspunkt blinker L1, L2, L3 og L4 indikatorlysene ni gange og nulstilles derefter automatisk. Testen kan også afsluttes manuelt ved at trykke på knappen igen. Denne enkle selvtestproces hjælper personalet med hurtigt at bekræfte, at indikatorfunktionerne er normale før brug, hvilket eliminerer behovet for at medbringe yderligere testinstrumenter.

Lavspændingsalarm:

EKL-4DXN linjefejlsindikator med livestatus er drevet af et indbygget lithiumbatteri. Når batterispændingen er lavere end det normale driftsområde, vil enheden udløse en lavspændingsalarm, hvilket beder brugeren om at udskifte batteriet i tide. Denne funktion hjælper med at forhindre, at enheden ikke kan vise fejlinformation nøjagtigt på grund af batteriopladning, hvilket bevarer udstyrets kontinuerlige pålidelighed.

5. Justerbare parameterindstillinger

Som en professionel producent giver Comewill brugere mulighed for at justere flere alarmparametre i henhold til de faktiske driftsforhold. Uanset om det er kortslutningsstrømtærskel, jordstrømstærskel eller automatisk nulstillingstid, kan alle indstilles på stedet, hvilket gør det muligt for udstyret at tilpasse sig forskellige linjeforhold og driftskrav.

TEKNISK PARAMETER
