Indtrækkelig overliggende fejlindikator JDX jordingslokalisator

Som en professionel producent i Kina bruger Comewills højkvalitets Retractable Overhead Fault Indicator JDX Grounding Locator ikke-kontakt elektromagnetisk induktion som dets detektionsprincip, hvilket giver en klar visuel indikation af en kortslutningsfejl gennem et rødt flip-up skilt. Enhedens skal er behandlet med anti-aging materialer, og skærmen bruger fluorescerende materialer, hvilket sikrer klar synlighed selv om natten. Til kunder, der kræver konstant lagerbeholdning eller tilpassede parametre, leveres dette højkvalitetsprodukt direkte fra fabrikken til en konkurrencedygtig lav pris, hvilket hjælper vedligeholdelsesteams med at forkorte fejllokaliseringstiden.

Den tilbagetrækkelige Overhead Fault Indicator JDX Grounding Locator er en fejllokaliseringsenhed udviklet af Comewill til luftledninger. Denne enhed overvåger ændringer i linjestrømmen ved hjælp af elektromagnetisk induktion. Når der opstår en kortslutningsfejl, aktiverer den en mekanisk vippemekanisme for at vise en rød fejlindikator. Dens struktur anvender en støbeproces i ét stykke kombineret med nano-overfladebehandlingsteknologi, hvilket giver den anti-fouling og anti-ældningsegenskaber, hvilket gør den velegnet til langvarig drift i udendørs luftledninger.

Grundlæggende arbejdsprincip

1. Fejldetekteringslogik

Den tilbagetrækkelige overliggende fejlindikator JDX jordingslokalisator registrerer fejl baseret på den pludselige ændring i strøm under en kortslutning. Når der opstår en kortslutningsfejl, løber fejlstrømmen gennem installationspunktet. Strømdetektionselementet inde i enheden registrerer den pludselige ændring i strøm, og samtidig får efterfølgende beskyttelseshandlinger ledningen til at miste strøm. Disse to forhold udgør tilsammen grundlaget for handlingen.

JDX-fejlindikatoren, der er installeret på luftledningen, fungerer ved at detektere linjestrømmen ved hjælp af elektromagnetisk induktion. Under normale driftsforhold er enheden i standbytilstand med lavt strømforbrug; når en kortslutningsstrøm passerer igennem, overskrider det inducerede signal en forudindstillet tærskel, hvilket udløser drivmekanismen.

2. Fejlplaceringsmetode

Ved faktiske inspektioner installeres flere JDX-indikatorer med intervaller langs linjen. Når der opstår en fejl, vil alle indikatorer fra strømforsyningssiden til fejlpunktet blive røde, mens indikatorerne bag fejlpunktet forbliver hvide. Inspektører behøver kun at observere indikatorstatus langs ruten; sektionen mellem den sidste røde indikator og den første hvide indikator er fejlstedet. Denne metode reducerer arbejdsbyrden ved traditionelle komplette inspektioner til lokale sektionstjek, hvilket væsentligt forbedrer fejllokaliseringseffektiviteten.

3. Nulstil mekanisme

Efter at fejlen er udbedret, og strømmen er genoprettet, nulstilles udstyret automatisk efter en forudindstillet tid. Den tilbagetrækkelige overliggende fejlindikator JDX jordingslokalisator tilbyder valgbare nulstillingstider på 6, 12, 24 og 36 timer for at tilpasse sig de operationelle behov for forskellige linjer, hvilket eliminerer behovet for manuel nulstilling af personale, der klatrer på stangen.

Produktstruktur og materialeegenskaber

1. Skalmateriale

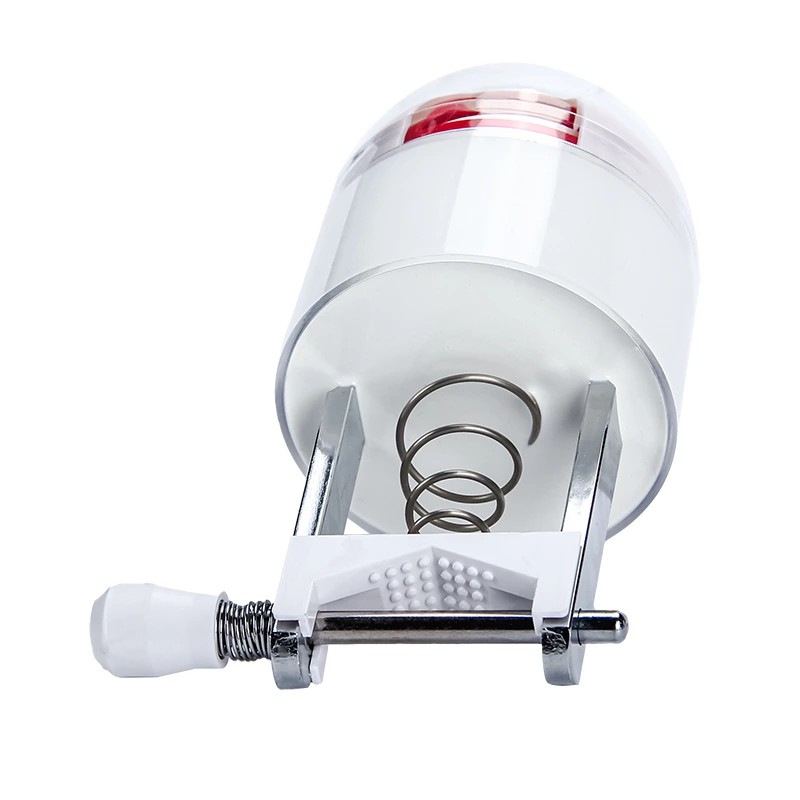

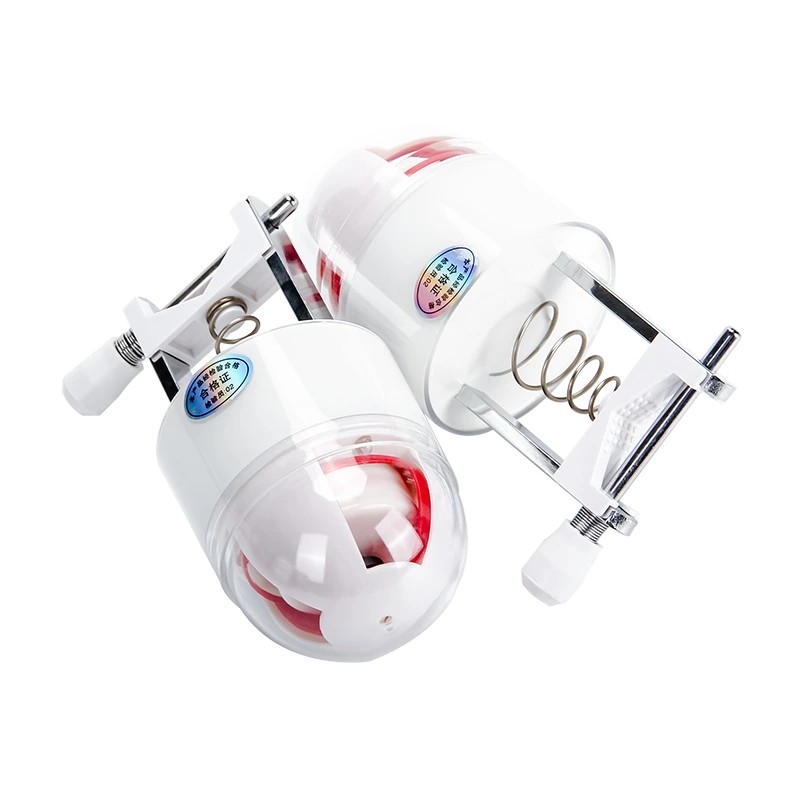

Den tilbagetrækkelige Overhead Fault Indicator JDX Grounding Locator er støbt i ét stykke ved hjælp af højstyrke rumfartsmaterialer og nanoteknologi. Skallen har følgende egenskaber:

Høj gennemsigtighed: Letter observation af den interne flip-up status

Smudsbestandighed: Snavs klæber ikke let til overfladen

Ældningsbestandighed: Bliver ikke skør ved langvarig udendørs soleksponering

Vedligeholdelsesfri: Kræver ingen yderligere vedligeholdelse i dens beregnede levetid

2. Kernekomponentsammensætning

3. Visningsmetode

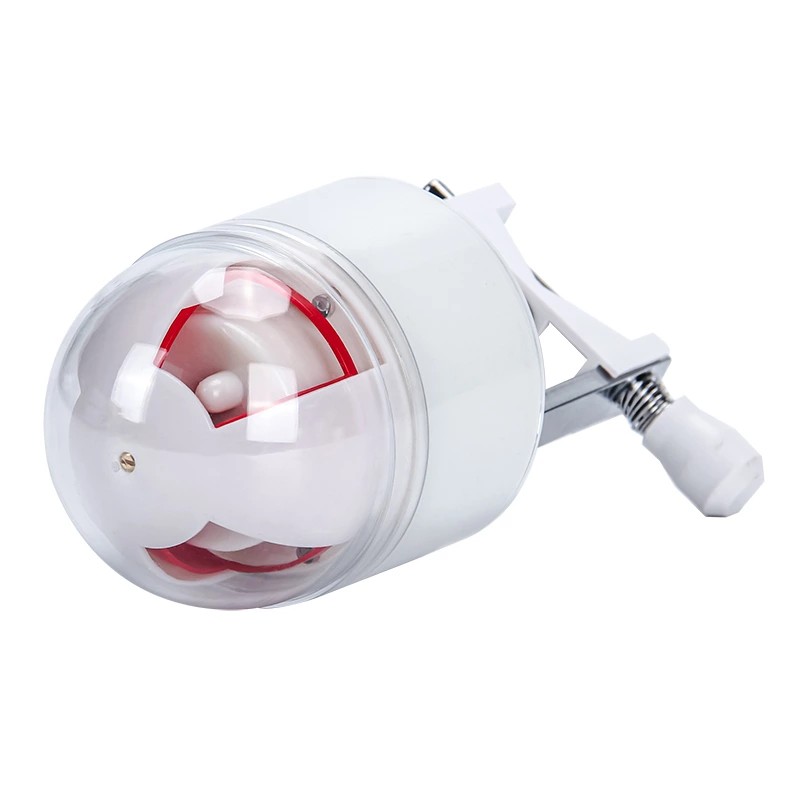

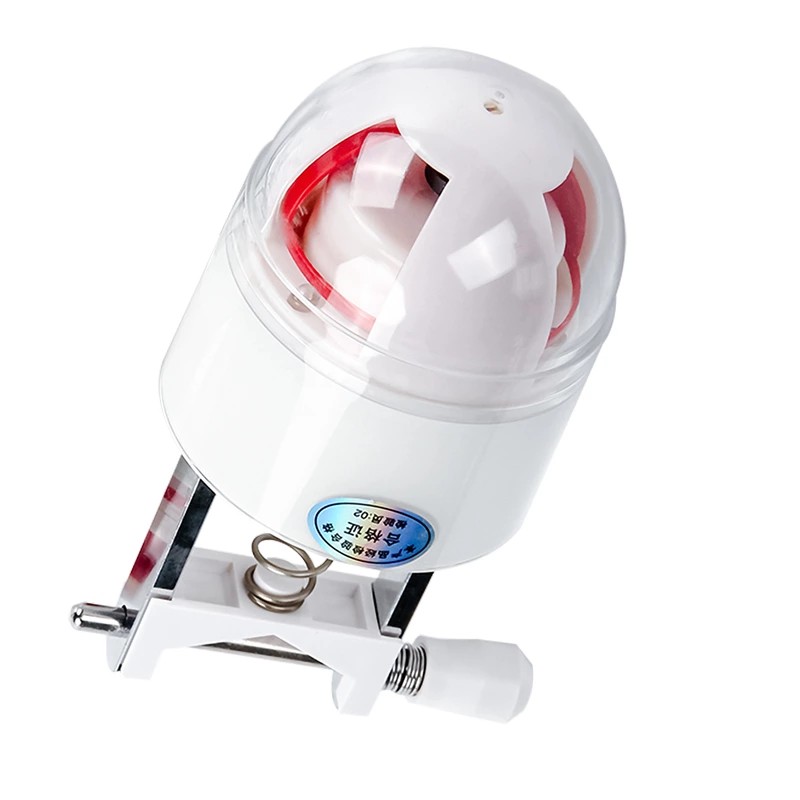

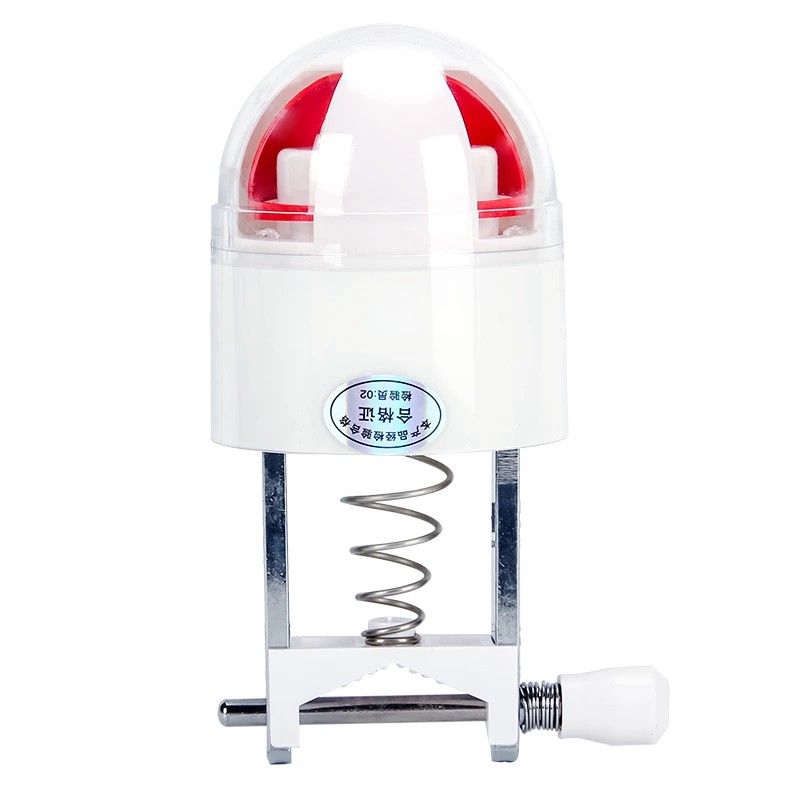

Den tilbagetrækkelige overliggende fejlindikator JDX jordingslokalisator bruger et mekanisk flip-top display. Den er hvid i normal drift og bliver rød, når den klappes op for at indikere en fejl. Den røde side er belagt med fluorescerende materiale, hvilket gør den meget synlig i naturligt dagslys og stadig genkendelig om natten eller under dårlige lysforhold. Som producent prioriterer Comewill vejrbestandighed i sit valg af displaymaterialer, hvilket sikrer, at de roterende komponenter ikke falmer eller deformeres under langvarig UV-eksponering.

Installationsscenarier og registreringsmetoder: Sikker og alsidig

Disse indikatorer er ret fleksible, når det kommer til, hvor de kan gå hen. Vi installerer dem på luftledninger (dem på forsyningsstænger), luftkabler, jordkabler (dem, der er begravet under byer) og endda på samleskinner inde i koblingsskabe. Som udgangspunkt kan kortslutningsfejl dukke op i distributionssystemet overalt.
Fordi de bruges på så mange forskellige steder, er deres registreringsmetoder designet til at være sikre - ingen direkte kontakt med strømførende dele. Til spændingsdetektering registrerer de den rumlige elektriske feltpotentialegradient omkring linjen. Til strømdetektion bruger de elektromagnetisk induktion - lidt ligesom hvordan en transformer fungerer. Dette berøringsfrie design er en game-changer: det holder enheden (og os) sikker mod højspænding og gør installationen meget lettere. Vi behøver ikke at afbryde ledningen eller afbryde strømmen for at montere dem - bare klem dem på og gå.

DRIFTSPRINCIP

Kortslutningsdetektionsprincip:

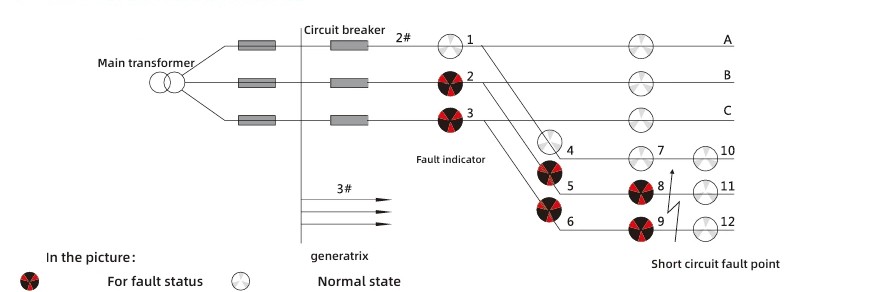

Baseret på karakteristika for kortslutningsfænomener bruges den pludselige ændring i strøm under en kortslutning ledsaget af strømsvigt af beskyttelsesanordningen som handlingskriterium. Fortolkningsmetoden for fejlindikationsdiagrammet er som følger: Når indikatorlysene 2, 5 og 8 i fase A på linje 2, ingen indikatorlys på fase B, indikatorlysene 3, 6 og 9 i fase C alle lyser røde, mens indikatorlysene 11 og 12 forbliver hvide, kan det konstateres, at der er opstået en kortslutningsfejl ved det pågældende linjeudgangspunkt.

TEKNISK PARAMETER
