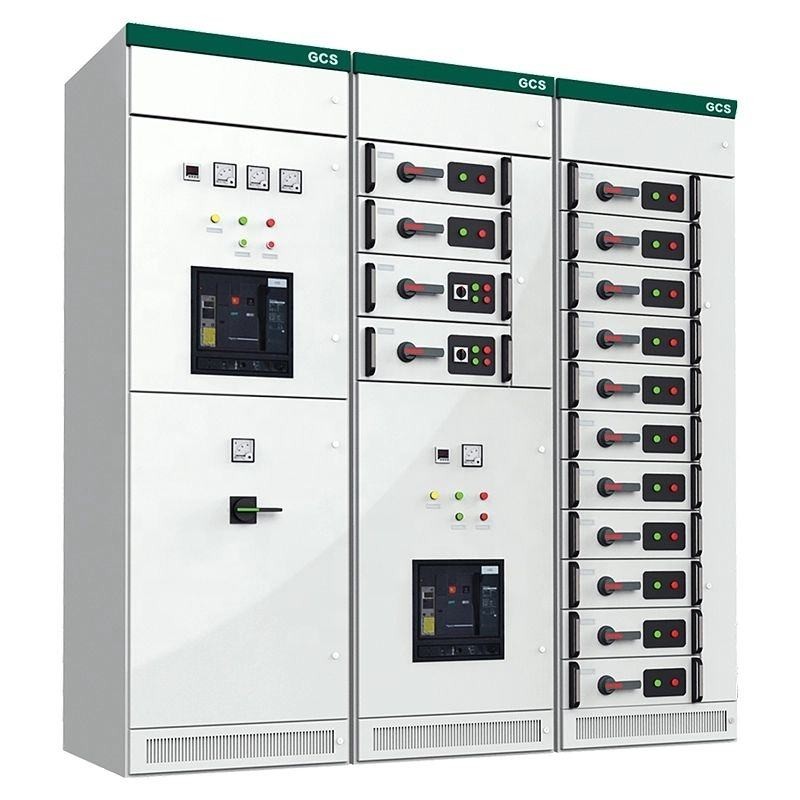

GCS lavspændingsudtrækkeligt koblingsudstyr

Comewill højkvalitets GCS lavspændingsudtrækkeligt koblingsudstyr har høje fremstillings- og brydeevner, god dynamisk og termisk stabilitet, en avanceret og rimelig struktur, et fleksibelt elektrisk system, et højt beskyttelsesniveau, sikkerhed og pålidelighed, nem vedligeholdelse og fremragende tekniske ydeevneindikatorer.

Feature

1. Skabsrammen på GCS lavspændingsudtrækkeligt koblingsudstyr anvender dobbeltfoldningsteknologi og er fremstillet af aluminium-zink-coatede stålplader. Rammen er designet med modulære 25 mm-huller (K-profil) og kan prale af en ligetil struktur og enestående holdbarhed. Samlet med præcise tværgående og langsgående boltforbindelser kræver hele rammen ingen vedligeholdelse i hele dens levetid.
2. Skabsskallen gennemgår galvanisering og pulverlakering for forbedret beskyttelse. Topdækslet på det vandrette samleskinnerum er aftageligt, hvilket letter installation af samleskinne på stedet og reducerer driftskompleksiteten.
3. Funktionelle zoner i kabinettet er tydeligt opdelt, hovedsageligt bestående af funktionelle enhedsrum og kabelrum. Hver enhed fungerer uafhængigt med isolerede funktioner, der sikrer ingen gensidig interferens mellem forskellige komponenter.
4.Den vandrette samleskinne er monteret vandret i bunden af ​​skabet, hvilket forbedrer dets evne til at modstå den elektriske belastning, der induceres af kortslutningsstrømme, markant.
5. Skabet har en struktur af skuffetypen og kan rumme op til 36 kredsløb, hver med en mærkestrøm på 400A eller lavere. Skuffekredsløbene understøtter konvertering i tre positioner uden at kompromittere skabets beskyttelsesklassificering.
6. Hver funktionel enhed kan rumme maksimalt 11 skuffer i fuld størrelse eller 22 skuffer i halv størrelse (1/2), hvilket giver fleksible konfigurationsmuligheder.
7.Skuffer er udstyret med fem operationelle positioner: Åben, Lukket, Test, Udtrukket og Isoleret. Tilsvarende lyd-, visuelle- og tekstindikatorer giver klare statussignaler til intuitiv betjening.

Produktoversigt

GCS lavspændingsudtrækkeligt koblingsudstyr, uafhængigt udviklet og leveret af Welcome (Wenzhou) Electric Co., Ltd., er et førsteklasses komplet sæt udstyr, der er skræddersyet til lavspændingsstrømdistributionssystemer - et ideelt valg til ingeniørindkøb, projektmatchning og indkøb af bulkudstyr. Ved at integrere en videnskabelig modulær struktur med pålidelig elektrisk ydeevne, er dette koblingsudstyr bredt anskaffet og anvendt i nøglescenarier såsom kraftværker, industrielle værksteder, højhuse og store kommercielle komplekser, der tjener som en kerneanordning til strømfordelingskontrol og præcis energiallokering.
Dens centrale indkøbsfordel ligger i det avancerede "udtrækkelige" design: hver funktionel enhed (inklusive afbrydere, kontaktorer osv.) kan nemt trækkes ud eller indsættes uden at forstyrre den overordnede systemdrift. Dette forenkler vedligeholdelses- og reparationsprocesser efter indkøb betydeligt, minimerer nedetid for udstyr og reducerer effektivt de samlede drifts- og vedligeholdelsesomkostninger for indkøbsparterne.
Under produktionen overholder Welcome (Wenzhou) Electric Co., Ltd. strenge kvalitetskontrolstandarder, idet de anvender isoleringsmaterialer af høj kvalitet og præcisionsfremstillingsteknikker. Koblingsudstyret er udstyret med flere omfattende sikkerhedsbeskyttelsesmekanismer (kortslutningsbeskyttelse, overbelastningsbeskyttelse osv.), som gør det muligt stabilt at tilpasse sig komplekse elnetmiljøer og sikre en sikker og kontinuerlig drift af distributionssystemet - fuldt ud opfylder kravene til høj pålidelighed i indkøbsprojekter. Derudover understøtter dets fleksible modulære design on-demand-udvidelse, som nøjagtigt kan matche de skræddersyede indkøbsbehov for forskellige projekter til forskellige kapaciteter og kontroltilstande, hvilket forbedrer tilpasningsevnen og omkostningseffektiviteten af ​​indkøb. Som et omkostningseffektivt, effektivt og sikkert lavspændingsstrømdistributionsudstyr er det blevet en pålidelig indkøbsmulighed i det moderne lavspændingsstrømdistributionsfelt.
Dette GCS lavspændingsudtrækkeligt koblingsudstyr overholder fuldt ud internationale og nationale relevante standarder såsom IEC60439-1, GB7251.1 "Low-voltage complete switchgear and control equipment" og GB/T 24274 "Low-voltage redrawable complete switchgear and control equipment", hvilket sikrer, at levering af solide indkøbskrav til kvalitetssikring, standard og indkøbsbeslutningsprojekter opfylder kravene.
‌

Normal brug Miljøforhold

Omgivelsestemperatur: Den omgivende lufttemperatur må ikke overstige +40 ℃ eller være lavere end -5 ℃, og 24-timers gennemsnitstemperaturen må ikke overstige +35 ℃. Til indkøbsprojekter, der involverer brug ud over ovennævnte temperaturområde, skal GCS lavspændingsudtrækkelige koblingsanlæg drives med reduceret kapacitet for at sikre driftssikkerhed og ydeevnestabilitet.
Relativ luftfugtighed: Når den maksimale omgivende temperatur når +40℃, må den relative luftfugtighed ikke overstige 50%. Højere luftfugtighed er tilladt ved lavere temperaturer (f.eks. 90 % relativ luftfugtighed ved +20℃). Under indkøb og efterfølgende installation skal der tages tilstrækkeligt hensyn til de potentielle kondensrisici forårsaget af pludselige temperaturændringer for at undgå udstyrsfejl.
Højde: Standardinstallationspladsens højde må ikke overstige 2000 m over havets overflade. For indkøbsprojekter i områder over 2000 m skal udstyret være tilsvarende reduceret til brug, og relevante krav skal være klart specificeret i indkøbskontrakten.
Installationsstedsbetingelser: Koblingsudstyret skal installeres på steder, der er fri for brandfare, eksplosionsrisiko, kraftigt støv, kemisk korrosion og alvorlige vibrationer eller stød. Indkøbsparter skal inden levering bekræfte, at miljøet på byggepladsen opfylder ovenstående krav for at sikre udstyrets levetid og pålidelighed.
Særligt miljøforhandling: Hvis det faktiske brugsmiljø for indkøbsprojektet ikke opfylder de førnævnte krav, skal den indkøbende part omgående kommunikere og forhandle med Welcome (Wenzhou) Electric Co., Ltd. for at formulere skræddersyede løsninger (såsom specielle materialeopgraderinger eller strukturelle forbedringer) for at sikre overholdelse af projektdriftsbehov.

Vigtigste tekniske parametre

Bemærk: For den bagerste ledningsløsning anbefales en kabinetdybde på 1000 mm.

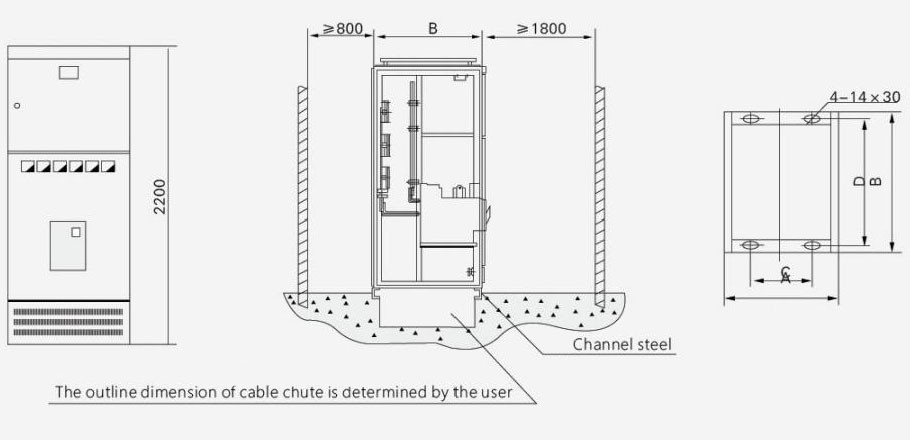

Installationsdiagram

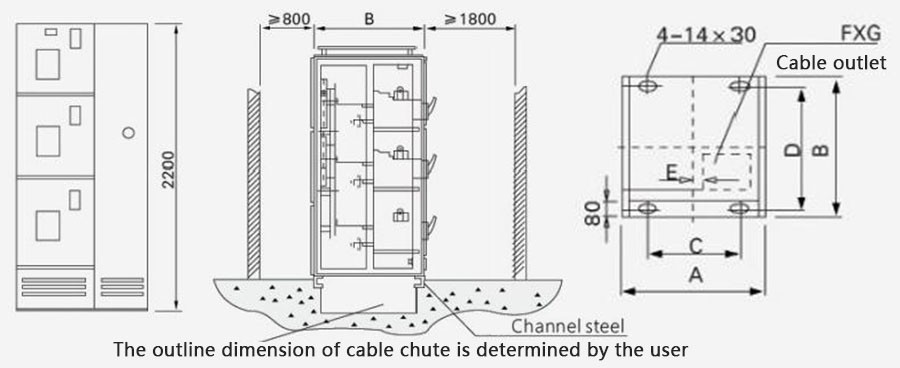

FIG 2 Installationsdiagram af pc-kabinet

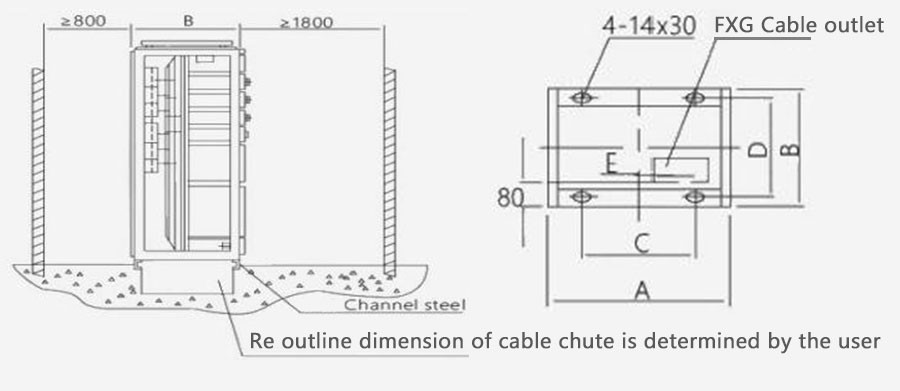

3 MCC kabinet installation diagram
