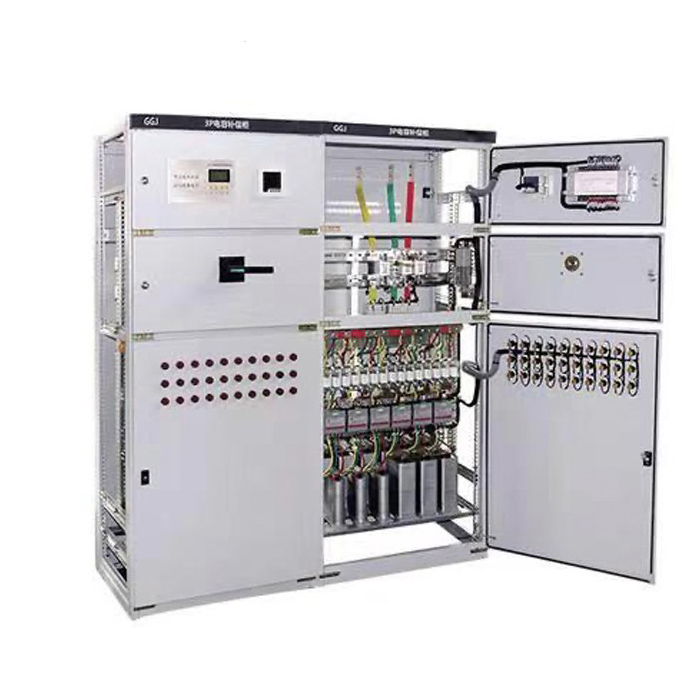

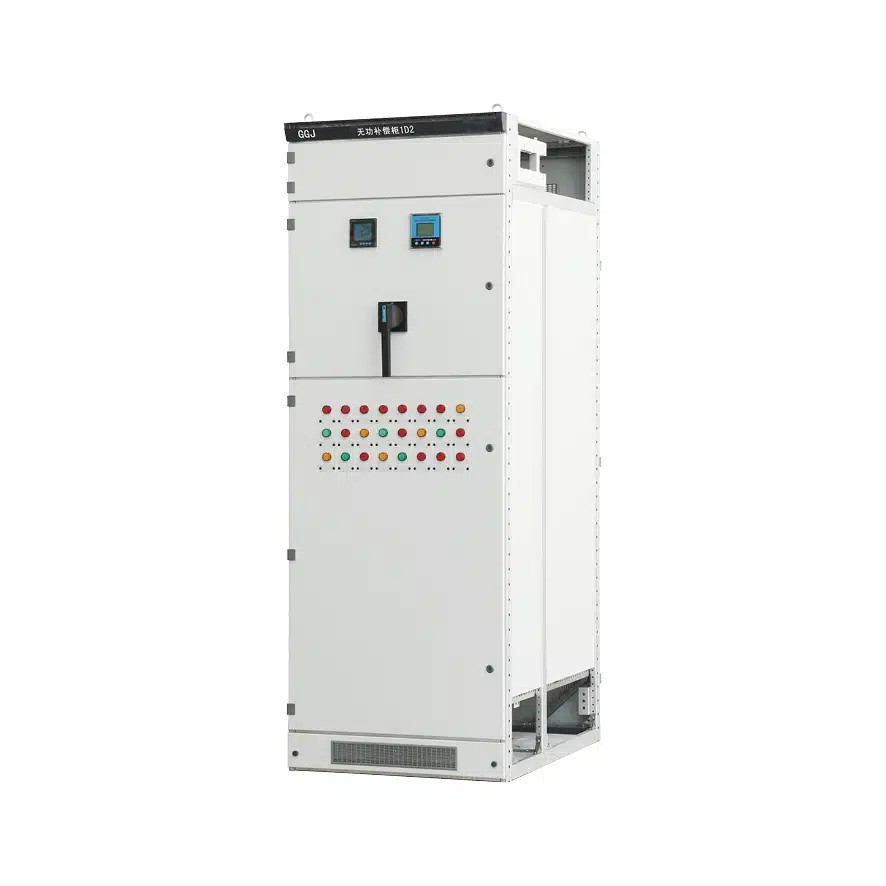

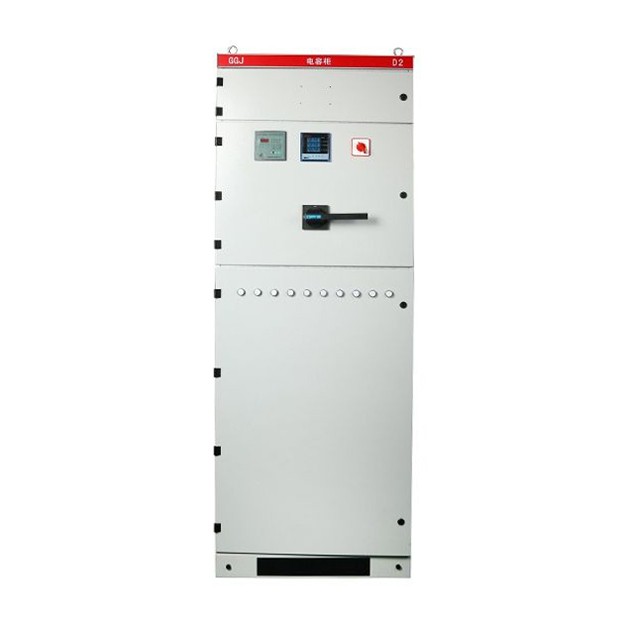

GJ Lavspændingskombinationskoblingsudstyr

Som en professionel producent i Kina vil Comewill-fabrikken gerne give dig GGJ lavspændingskombinationskoblingsudstyr af høj kvalitet, som effektivt øger effektfaktoren, reducerer reaktivt effekttab og forbedrer strømforsyningskvaliteten. Styret af en intelligent controller tilbyder den fuld funktionalitet og pålidelig ydeevne med automatisk kompensation, der er i stand til at hæve effektfaktoren til over 0,9.

GGJ Low Voltage Combination Switchgear giver realtidsvisning af neteffektfaktoren, der dækker både efterslæbende (0,00-0,99) og førende (0,00-0,99) områder. Den er udstyret med omfattende beskyttelsesfunktioner mod overspænding, for store harmoniske, overkompensation, systemfejl, fasetab, overbelastning og mere. Den bevarer de indstillede parametre, selv under strømafbrydelser, og genoptager automatisk driften, når nettet stabiliseres - der kræves ikke personale på stedet.

Baseret på netbelastningsbalancen understøtter GGJ lavspændingskombinationskoblingsudstyr fase-for-fase-kompensation eller blandede kompensationstilstande. Med stærk anti-interferens-evne modstår den 2000V amplitude interferensimpulser direkte fra nettet, hvilket overstiger nationale industristandarder. Hver time måler og registrerer enheden trefaset spænding, strøm, frekvens, aktiv effekt, reaktiv effekt, effektfaktor, aktiv energi, reaktiv energi på transformatorens lavspændingsside, samt totale spændings-/strømforvrængningsrater og 2. til 25. harmonisk indhold. Udstyret med RS-232 og RS-485 interfaces, muliggør det datatransskription via håndholdte computere.

Gennem fjernkommunikation opnår den trådløs måleraflæsning, enhedstest, parameterkonfiguration og adgang til realtidsdata og optagede data. Dens indbyggede dataanalysefunktion understøtter behandling, statistik og forespørgsel om operationelle belastningsdata. Den evaluerer udførligt strømforsyningens kvalitet ved at beregne spændingskvalifikationshastighed, belastningshastighed, pålidelighedshastighed og maksimal belastningshastighed. Brugere kan kontrollere effektfaktor, aktiv effekt og reaktiv effekt for forskellige tidsperioder, generere kurver for fasespænding, strøm, effektfaktor osv. og udskrive omfattende analyser og statistiske rapporter.

Håndhæve standarder

IEC439:《Lavspændingskoblingsudstyr og kontroludstyr》
GB7251:《Lavspændingskoblingsudstyr》

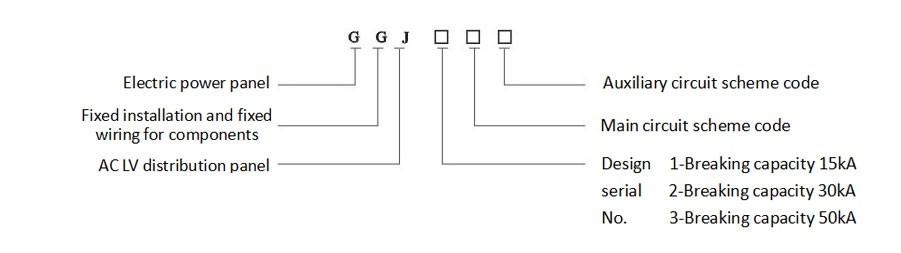

Typebeskrivelse

Normal servicetilstand

1. Den omgivende lufttemperatur bør ikke gå over +40 ℃ eller under -5 ℃, og 24-timers gennemsnitstemperaturen må ikke overstige +35 ℃. Hvis disse temperaturgrænser overskrides, skal du nedsætte enhedens driftskapacitet baseret på faktiske forhold.
2. Dette GGJ lavspændingskombinationsanlæg er kun designet til indendørs brug, og installationsstedets højde må ikke overstige 2000 meter.
3.Når den maksimale temperatur når +40℃, bør den omgivende lufts relative luftfugtighed forblive under 50%. Ved lavere temperaturer er højere luftfugtighed acceptabel - for eksempel 90 % ved +20 ℃. Du bør også tage højde for lejlighedsvis kondens, der kan dannes på grund af temperaturudsving.
4.Under installationen kan enhedens hældning fra det lodrette plan ikke være mere end 5°, og hele rækken af ​​skabe skal være relativt plan. Det er vigtigt at installere enheden på et sted, der er fri for voldsomme vibrationer og stød, hvor elektriske komponenter ikke vil blive udsat for overdreven korrosion.

Styrke

1. Af hensyn til indkøb: GGJ lavspændingskombinationskoblingsudstyret fra Welcome (Wenzhou) Electric Co., Ltd. leveres med flere ventilationsåbninger i både toppen og bunden af ​​kabinettet. Dette design skaber en naturlig luftstrøm fra bund til top inde i det forseglede kabinet, der effektivt løser varmeafledningsudfordringer for pålidelig drift.
2. Koblingsudstyrets instrumentdør - udstyret med elektriske komponenter - og indvendige monteringsdele danner et komplet jordingsbeskyttelseskredsløb, der sikrer ensartet jordforbindelse til enhver tid.
3. Vi placerer hovedskinnerne på den øverste bagside af kabinettet, parret med AMJ-type samleskinneklemmer fremstillet af højstyrke umættet polyester DMC/SMC materialer. Disse klemmer leverer enestående mekanisk styrke og isoleringsydelse, mens det aftagelige kabinettopdæksel forenkler montering og justering af hovedskinnerne på stedet.
4. Skabet har elektrostatisk pulverlakering for stærk vedhæftning, og alle indvendige komponenter gennemgår galvaniserings- og passiveringsbehandlinger. Dette forbedrer koblingsudstyrets "tre-sikre" egenskaber: fugtbestandighed, støvbestandighed og korrosionsbestandighed, hvilket forlænger dets levetid i forskellige miljøer.
5. For at passe til forskellige projektbehov understøtter GGJ lavspændingskombinationskoblingsudstyr flere kabelindgangsmuligheder - topindgang, bundindgang og bagindgang - og tilbyder fleksibel installation til indkøbsprojekter.

Bestillingsvejledning

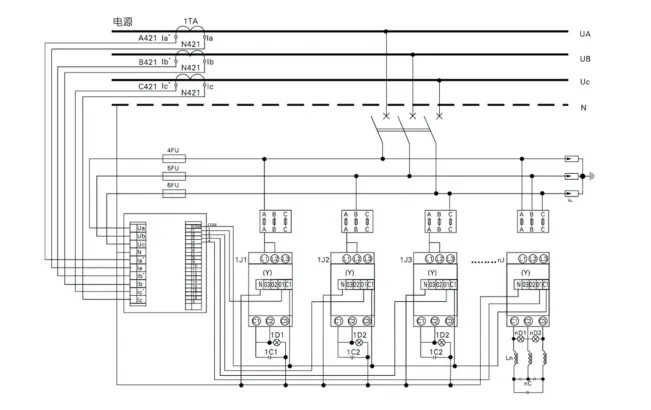

◇ Hovedkredsløbsdiagram;
◇ Kompensationskapacitet og kompensationsmetode;
◇ Hvis det ikke er i overensstemmelse med produktets normale driftsbetingelser, skal det specificeres på forhånd.
