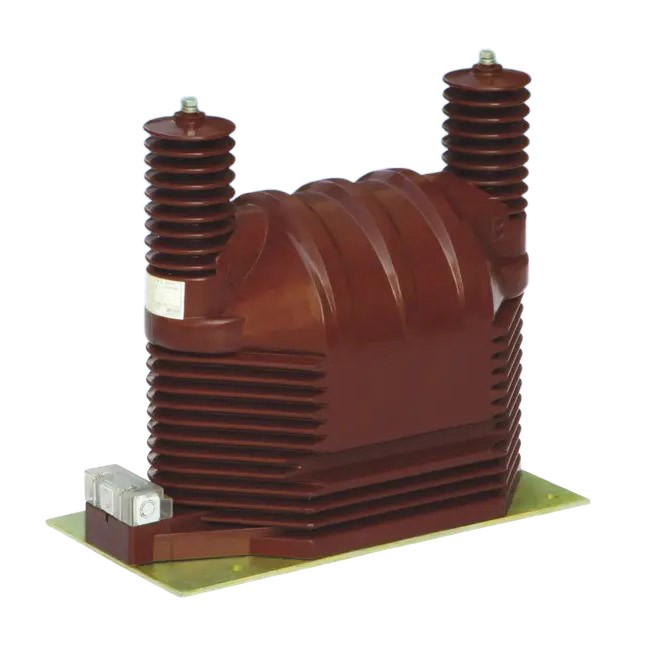

JDZ9-35Q Spændingstransformer

JDZ9-35Q Spændingstransformatorer: Core 35kV systemkomponenter

Bygget med isoleringsmaterialer fra øverste hylde har højkvalitets JDZ9-35Q spændingstransformere lavet af Comewill, en professionel producent i Kina, et kompakt, men robust design. Det betyder, at de holder sig godt mekanisk og tilbyder solid elektrisk isolering - ingen sparer på holdbarheden. Hver model har også sin egen specialitet: JDZ9-35Q håndterer fugt som en professionel, så den er perfekt til fugtige eller våde steder. JDZ9-35G kommer på den anden side med stærk overspændingsbeskyttelse - holder dit elektriske system sikkert mod pludselige spændingsspidser.

Uanset om du bruger JDZ9-35Q spændingstransformatorer i transformerstationer, industrianlæg eller strømdistributionsnetværk, leverer begge modeller ensartede, nøjagtige spændingsmålinger over lang tid. De får ikke bare arbejdet gjort – de gør dit elektriske system sikrere og mere effektivt at køre.

Grundlæggende parametre

Nominel spænding: 35kV (primær side)
Nominel transformationsforhold: 35000/100 V (nogle modeller understøtter multiviklingskonfiguration)
Nøjagtighedsniveau: 0,2, 0,5, 1,0, 3,0, 6P (nogle modeller understøtter kombinationsniveauer, såsom 0,2/0,5/6P)
Nominel isoleringsniveau: 40,5/95/200 kV (nogle modeller er 42/95/185 kV)
Maksimal effekt: 1000 VA (nogle modeller kan nå op til 2000 VA)

Strukturelle egenskaber

Fuldt lukket epoxyharpiksstøbning, modstandsdygtig over for forurening og fugt, velegnet til tropiske områder.
Bundpladeinstallation, kompakt størrelse, understøtter installation i alle retninger.
Den sekundære udgangsterminalboks kan føre ledninger i flere retninger og har et tyverisikringsdesign.

Applikationsscenarier

Energimåling, spændingsovervågning og relæbeskyttelse i elsystemet.
JDZ9-35Q Spændingstransformator kan også installeres i KYN-35 type og andet højspændingskoblingsudstyr.

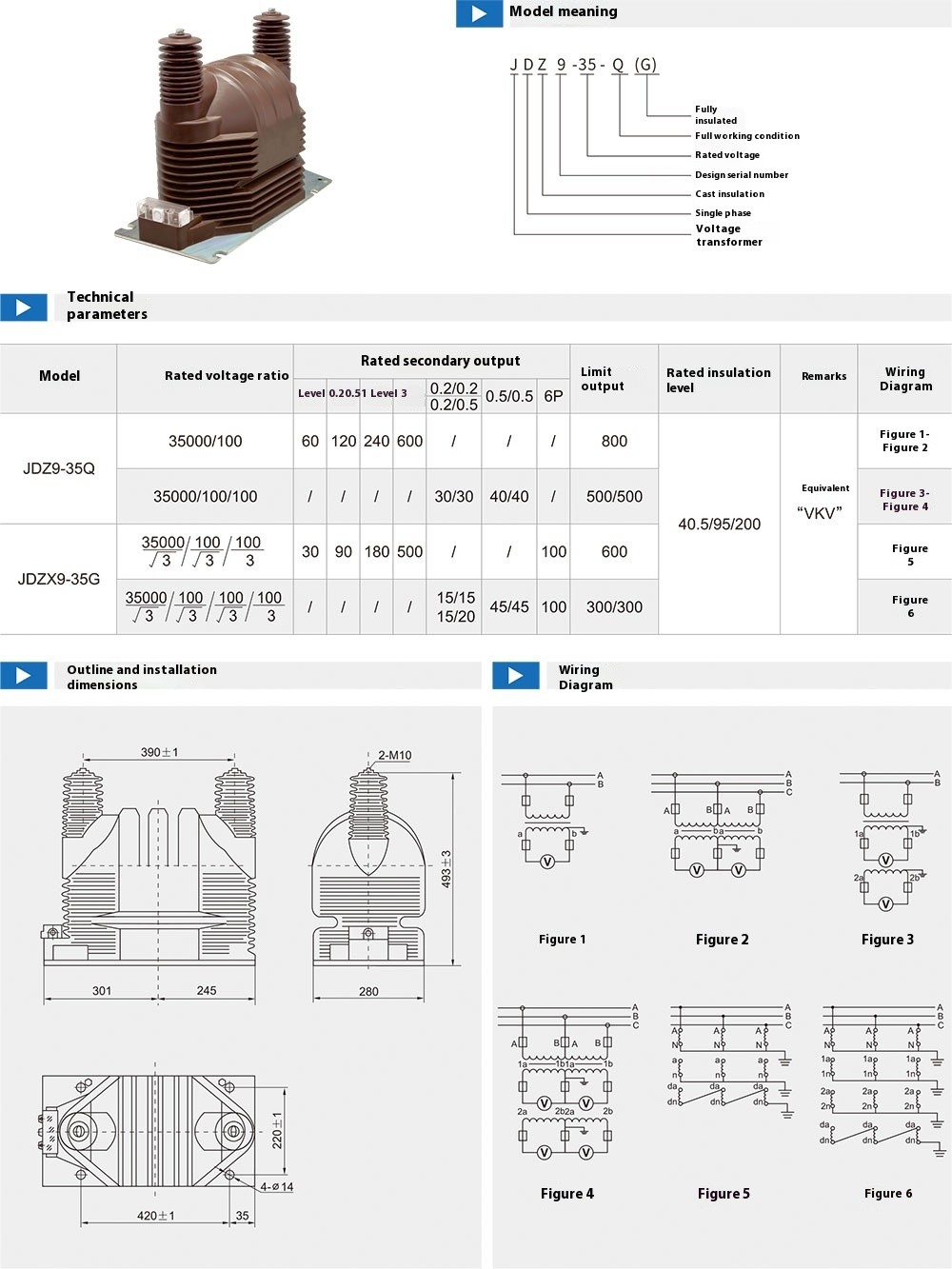

Tekniske data
